Serie fija mecánica de la tabla JH21 de la caja de conexiones de perforación de la máquina eléctrica de la prensa

Name: Serie fija mecánica de la tabla JH21 de la caja de conexiones de perforación de la máquina eléctrica de la prensa
Brand: PSL
SKU: JH21-200
Price: 1.00 USD
Availability: InStock
Rating: 4.8 (166 reviews)

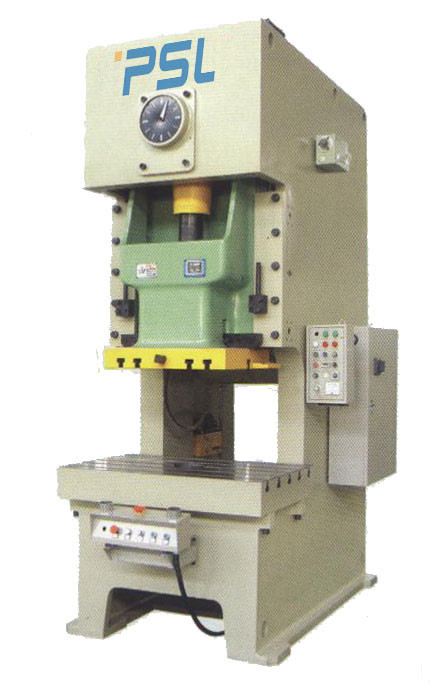

Electrical Junction Box Punching Press Machine Mechanical Fixed Table JH21 series

Ampliación de imagen : Serie fija mecánica de la tabla JH21 de la caja de conexiones de perforación de la máquina eléctrica de la prensa

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	PSL
Número de modelo:	JH21-200

Pago y Envío Términos:

Cantidad de orden mínima:	1set
Precio:	Negotiable
Detalles de empaquetado:	Desnudo en envase
Tiempo de entrega:	45-60 días laborables
Condiciones de pago:	L/C, T/T
Capacidad de la fuente:	30-50 sistemas por mes

Contacto

Descripción detallada del producto

Tipo:	Estructura el C	Uso:	Estampado de láminas de metal
Material:	Estructura de acero soldada con autógena	Uso:	Presionar productos de metal
Función:	Prensa de Elctrical, perforación de la hoja de metal	Presión nominal:	250KN - 4000KN, 25T - 400T
CNC o no:	Normal	Control:	PLC
Fuente de energía:	22 kilovatios	Conducción:	Embrague-freno seco neumático de la fricción de la combinación
Voltaje:	380V, como sus requisitos	Color:	Gray White o modificado para requisitos particulares
Peso:	20000KG	Dimensión (lwh):	260016003800m m
Servicio post-venta proporcionado:	Soporte técnico video en línea	Garantía:	un año
Alta luz:	prensa de sacador de mando por pedal , Máquina punzonadora mecánica , Máquina hidráulica JH21-200 de la prensa de sacador

El C-marco de la serie JH21 fijó la máquina de la prensa de perforación de la tabla

Introducción de I. Brief de estructura,

El marco está soldando con autógena con la placa de acero entera que tiene alta rigidez, la estructura razonable y hermoso diseño.

La prensa adopta la estructura vertical del cigüeñal. La distancia del fulcro es corta y la manivela es rígida.
La prensa adopta el embrague y el freno secos combinados inercia baja de fricción, que tiene poca inercia pasiva, consumo de energía baja, dispositivo de seguridad confiable del embrague y freno y longevidad larga.
La diapositiva es una construcción echada entera de la forma que adopta el protector hidráulico de la sobrecarga con la acción ágil y confiable. Después de sobrecarga, puede reajustar automáticamente para reducir el tiempo muerto y para mejorar la disponibilidad de la prensa. El sello de aceite de alta presión que se importa de alemán está instalado en el cilindro de alta presión de la diapositiva.
La altura cerrada adopta el ajuste eléctrico, que tiene indicador digital. Su exhibición es 0.10m m.
La prensa adopta rectángulo hexahedral alarga la llave, que tiene la alta precisión rectora y precisión constante.
La prensa tiene balanceador neumático, que reducen el segundo movimiento. Corre suavemente para mejorar la precisión dinámica de la prensa.
El elemento de control adopta el PLC, que es eficiente garantizar la confiabilidad de la partición del control.
La prensa adopta la válvula dual, que puede garantizar la seguridad y la confiabilidad del embrague.
La prensa adopta el regulador de la leva que se combine con el interruptor de proximidad (Schneider). Puede enviar señal exactamente dentro de la gama del control 360°and el criterio de diversas acciones y la armonía de la máquina de la ayuda de mejorar la confiabilidad de la prensa.
La prensa principal podría elegir el eje de la salida de la impulsión de la alimentación auto, que es conveniente para que la línea de productos auto haga juego el dispositivo de la alimentación auto y desenrolla y el aplanar
El cliente podría elegir la cortina ligera para proteger al operador. (OPCIÓN)
El cliente podría elegir puro muere amortiguador. (OPCIÓN)

Además, la prensa tiene el botón de la dos-mano e interruptor de pedal de funcionamiento del pie, que pueden realizar modo continuo, solo y de la pulgada.

II. especificación principal de JH21-200,

Técnico modelo de la especificación Descripción		JH21-200B
Fuerza nominal	KN	2000
Movimiento nominal de la fuerza	milímetro	6
Movimiento de la diapositiva	milímetro	200
SPM	Min-1	25-50
Altura cerrada máxima	milímetro	450
Ajuste de diapositiva	milímetro	110
Dimensión de la cama (FB×LR)	milímetro	840X1400
Lado inferior de la diapositiva (FB×LR)	milímetro	650×850

Grueso del collarín	milímetro	160
Poder del motor principal	kilovatio	22
Presión de aire	MPa	0,6
Dimensión del esquema (F.B X L.R X H)	Milímetro	2680X1645X3800
Peso neto	Kilogramo	20000

III. parámetros técnicos de la serie JH21,

Punzonadora neumática		UNIDAD	JH21-25	JH21-45	JH21-60	JH21-80	JH21-125	JH21-160	JH21-200
Capacidad nominal		KN	250	450	600	800	1250	1600	2000
Movimiento de la diapositiva		milímetro	80	120	140	160	180	200	220
Movimientos de la diapositiva	Fijado	Épocas/minuto	100	80	70	60	50	45	45
Movimientos de la diapositiva	Variable (opcional)	Épocas/minuto	60-100	50-80	45-70	40-60	35-50	30-45	25-45
Max. Die Height		milímetro	250	270	300	320	350	400	450
Muere el ajuste de altura		milímetro	50	60	70	80	90	100	110
Profundidad de la garganta		milímetro	210	225	270	310	350	400	430
Distancia entre los montantes		milímetro	450	515	560	610	670	736	910
Tamaño inferior de la diapositiva	FB	milímetro	250	340	400	460	520	580	650
Tamaño inferior de la diapositiva	LR	milímetro	360	410	480	540	620	700	880
Tamaño del agujero de la caña	Diámetro	milímetro	40	50	50	50	70	70	70
Tamaño del agujero de la caña	Profundidad	milímetro	65	60	70	65	90	100	100
Tamaño de la tabla de trabajo	FB	milímetro	400	440	520	600	680	760	840
	LR	milímetro	720	825	930	950	1100	1170	1400
	Grueso	milímetro	80	110	130	140	155	165	180
Diámetro de agujero de abertura de la cama		milímetro	150	150	150	180	200	220	250
Dimensiones totales	FB	milímetro	1496	1585	1540	1765	2040	2305	2600
	LR	milímetro	945	1075	1200	1200	1320	1420	1540
	Altura	milímetro	2120	2391	2570	2725	3035	3215	3800
Poder del motor		Kilovatio	3	5,5	5,5	7,5	11	15	18,5
Velocidad del motor		r/min	1410	1410	1440	1440	1440	1440	1440
Longitud		milímetro	1350	1400	1600	1900	2300	2350	2700
Anchura		milímetro	950	1080	1200	1360	1450	1500	1600
Altura		milímetro	2160	2300	2550	2800	3200	3250	3800
Peso		kilogramo	3100	3800	5500	7500	12000	13500	20000

Serie fija mecánica de la tabla JH21 de la caja de conexiones de perforación de la máquina eléctrica de la prensa 0

Serie fija mecánica de la tabla JH21 de la caja de conexiones de perforación de la máquina eléctrica de la prensa 1

Serie fija mecánica de la tabla JH21 de la caja de conexiones de perforación de la máquina eléctrica de la prensa 2

Serie fija mecánica de la tabla JH21 de la caja de conexiones de perforación de la máquina eléctrica de la prensa 3

Serie fija mecánica de la tabla JH21 de la caja de conexiones de perforación de la máquina eléctrica de la prensa 4
