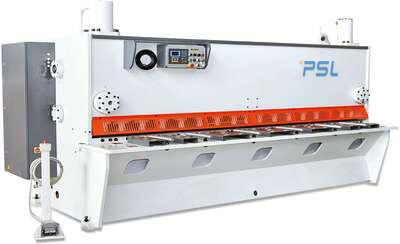

Máquina de corte del CNC de la pequeña placa hidráulica 3200 milímetros de la guillotina de chapa de los esquileos

Cortadora hidráulica europea de la placa del esquileo de la guillotina de la chapa automática como manera de LVD-YSD

Características estructurales principales de la máquina,

1. Usando método de análisis del elemento finito del UG, el diseño auxiliar del cad, el marco adopta la soldadura integral y el tratamiento de la tensión interna de la eliminación de la vibración y otros métodos para hacer la máquina tienen resistencia más alta de la rigidez y de la vibración.

        2.  El carril de guía rodante de tres puntos se utiliza para apoyar el tenedor del cuchillo, y el hueco de la cuchilla está manualmente o motorizó (opcional) ajustado. El valor del hueco se convierte en el valor del grueso shearable de la placa. El ajuste es conveniente y el valor es exacto.

3. adopte la ayuda ajustable de la cuchilla y la cuchilla larga integral de los cuatro-bordes rectangulares, que es conveniente ajustar la uniformidad del hueco de la cuchilla, mejorar la calidad que corta y prolongar la vida de servicio de la cuchilla.

4.  Se adopta el sistema en tándem de la sincronización del cilindro del aceite, y la máquina-herramienta se subraya uniformemente. Ajustando el volumen del aceite del cilindro en tándem, el ángulo del esquileo se puede ajustar más convenientemente para cubrir las necesidades de esquilar diversos gruesos de la placa.

5.  Cuando las placas finas de corte, el ángulo de corte pueden ser reducidas, la distorsión de las piezas se puede reducir al mínimo, y la incisión es recta y sin las rebabas.

6. la cuchilla rectangular, cuatro bordes se puede utilizar, vida de servicio larga, pulido fácil.

7.   La ayuda movible de la cuchilla facilita el ajuste de la uniformidad de la liquidación de la cuchilla, mejora calidad del esquileo y prolonga vida de servicio de la cuchilla.

8.  El cuadro básico transportador universal de la bola se adopta para reducir la intensidad de trabajo del operador.

9.   El sistema hydráulico utiliza un vejiga-tipo acumulador como fuente de energía auxiliar, y absorbe el impacto de la presión del sistema al mismo tiempo, de modo que la máquina-herramienta corra suavemente y el ruido sea bajo.

10.  Granallado del uso para quitar moho y para rociar la pintura antioxidante.

1. Marco principal incluyendo dos casas de los lados, haz acuciante delantero, y la tabla de trabajo delantera.

2. Las cuchillas/el tenedor del cuchillo con el carril de guía rodante de tres puntos.

3. Cuchilla larga integral de cuatro palas rectangular.

4. Las válvulas hidráulicas de Ingerated suben al sistema, sistema en tándem de la sincronización del cilindro del aceite.

5. Dispositivo motorizado del backgauge con el tornillo de la bola y guider linear, motor del inversor o motor servo.

6. Dispositivo de la lámpara de la formación.

7. Regulador Estun E21s, ELGO P40T, Delem DAC360T de NC/CNC, etc….

8. Cuadro básico transportador universal de la bola.

9. Tapón delantero.

10. Vejiga-tipo acumulador.

Parámetros técnicos de HGN-13x3100,

Sistema hydráulico

1. introduciendo tecnología europea avanzada y adoptando el sistema de control hidráulico integrado, tiene buena confiabilidad.

2. se adopta el sistema de la sincronización del cilindro de la serie, y la máquina se carga uniformemente.

3. el sistema hydráulico utiliza el acumulador del piel-bolso como energía auxiliar, absorbe impacto de la presión al mismo tiempo, la máquina-herramienta corre suavemente y tiene de poco ruido.

4.  Los aumentos acuciantes de la fuerza con el aumento de la fuerza de esquileo.

5. el sistema hydráulico tiene sobrecargar la protección del desbordamiento, seguro y confiable.

6.  La bomba de aceite adopta la bomba de engranaje interna de NACHI Company de Japón, que puede soportar de alta presión y de poco ruido.

7. los lacres son fabricados por la NOK de Alemania MERKEL y de Japón.

8.   El sistema hydráulico se equipa de los filtros con alta exactitud de filtración.

9.  El esquileo puede trabajar continuamente bajo carga clasificada. El sistema hydráulico es estable y exactitud.

Sistema eléctrico

1.  Usando el regulador E21s de Estun NC para controlar el detrás-indicador que viaja, o el regulador ELGO P40T o DELEM DAC360T del CNC para controlar el Detrás-indicador (longitud de corte), el ángulo que corta, la anchura de corte y la liquidación de las cuchillas y apoyo neumático posterior del corte. especial para la máquina de corte.

5,2.  Los componentes eléctricos dominantes adoptan marca famosa como Schneider, Siemens, ABB, que se ajustan a los estándares internacionales, son seguros y confiables, tienen vida de servicio larga y capacidad antiinterferente fuerte.

5,3.  El gabinete de control electrónico cumple el estándar de protección IP54, y los componentes eléctricos se arreglan en un estándar y se marcan claramente.

5,4.  Se equipa de un panel de funcionamiento móvil y de un interruptor de pedal movible para la operación fácil.

5,5.  El equipo tiene medidas de seguridad eléctricas confiables tales como parada y protección contra sobrecarga de emergencia para asegurar la seguridad del equipo y de los personales.
