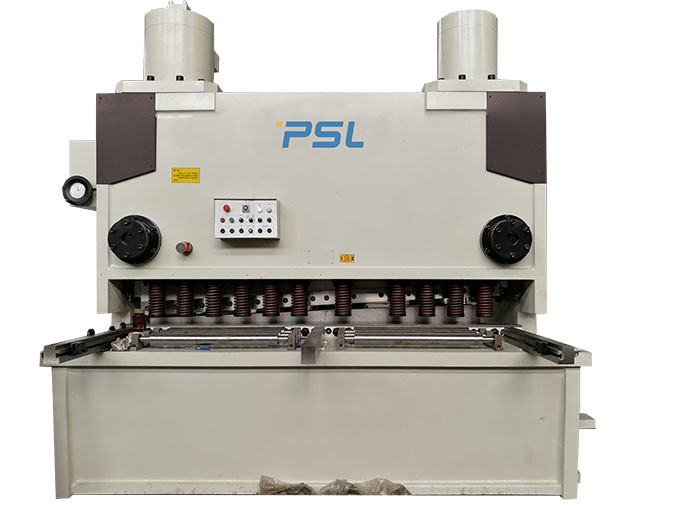

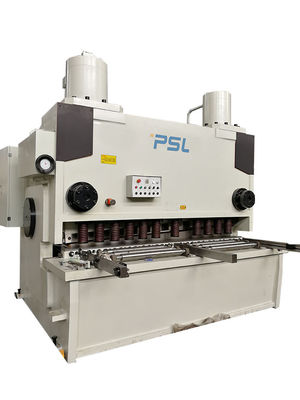

esquileo hidráulico de corte de la guillotina de la máquina 220v del CNC de 20m m 25m m 30m m para el metal

20mm 25mm 30mm CNC Shearing Machine 220v Hydraulic Guillotine Shear For Metal
20mm 25mm 30mm CNC Shearing Machine 220v Hydraulic Guillotine Shear For Metal
video play

Ampliación de imagen :  esquileo hidráulico de corte de la guillotina de la máquina 220v del CNC de 20m m 25m m 30m m para el metal

Datos del producto:
Lugar de origen: China
Nombre de la marca: PSL,OEM
Número de modelo: QC11K-25x3100
Pago y Envío Términos:
Cantidad de orden mínima: 1set
Precio: Negotiable
Detalles de empaquetado: Desnudo en el envase por el mar
Tiempo de entrega: 60-90 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 20 sistemas por mes
Contacto
Descripción detallada del producto
nombre: Esquileo hidráulico de la guillotina del NC Tipo: Máquina de corte de la guillotina gruesa de la chapa QC11K-25x3100
Uso: Industria de chapa, cortadora plateada de metal Cortar el material: Aluminio de acero inoxidable del acero de carbono, placa de acero de MS/SS/GI etc
Modo de control: Regulador Estun E21s del NC; Regulador ELGO P40T, Delem DAC360T del CNC Anchura de corte máxima (milímetros): 2500/3200/4000/6000 etc
Max. Cutting Thickness (milímetros): 8/12/16/20/25/30 etc Hueco de la garganta: 100m m, opción 150-500m m
Motor principal: Motor de CA normal conducción del Detrás-indicador: Inversor, conductor servo
Detrás-indicador: Tornillo de la bola + guider linear, 1000m m que viaja Color: Gris-negro + blanco o modificado para requisitos particulares
Voltaje: 220V/380V/400V 50HZ/60HZ, modificó para requisitos particulares, Servicio post-venta proporcionado: Ingenieros disponibles mantener la maquinaria en ultramar, ayuda en línea, soporte técnico video
Garantía: 1 año
Alta luz:

máquina de corte de 20m m

,

máquina de corte del CNC de 20m m

,

Máquina de corte 220v del CNC

Grueso de corte 25m m del corte de máquina de la placa de NC/CNC de la guillotina hidráulica gruesa del metal 30m m


Escrito del esquileo,

Piezas estándar de la placa de acero del esquileo grueso resistente de la guillotina:
1. Ajuste rápido y exacto de la liquidación de la cuchilla por la sola manija en el marco lateral
2. cuchillas 4-Edge para cortar el acero de aluminio, suave y las placas de acero inoxidables
3. línea de corte iluminación y alambre para la línea de sombra corte
4. contador de movimientos, ajuste de la longitud de corte
5. protección contra sobrecarga hidráulica y eléctrica
6. ajustar el brazo con el metro y el otro Front Support Arms
7. control de Estun E21S NC

8. ELGO P40T o Detrás-indicador (opcional) del control del CNC de DELEM DAC360T, ángulo de corte, anchura de corte y liquidación de la cuchilla.
9. sistema hydráulico de Bosch-Rexroth o de Yuken
10. las eléctricas de Schneider
11 delta o inversor de LG para conducir el motor de CA del detrás-indicador

12. la conducción del motor servo del Detrás-indicador es opcional

13. tornillo de la bola del Detrás-indicador y barra pulida con 0,05 milímetros de exactitud.
15. El guardia seguro es estándar resolviendo regulaciones del CE.



Sistema hydráulico
Adopt integró el sistema de control hidráulico, más confiable y fácil para el mantenimiento. El sistema hydráulico es de Bosch-Rexroth o de YUKEN. Todos los tubos, reborde y junta con diseño de la prueba de las vibraciones y de la prueba de la salida y la determinación de todos los sellos en cilindro es Volqua o NOK de Japón, de la marca más famosa, de la buena calidad y del alto rendimiento.

Se adopta el sistema en tándem de la sincronización del cilindro del aceite, y la máquina se subraya uniformemente. Ajustando el volumen del aceite del cilindro en tándem, el ángulo del esquileo se puede ajustar más convenientemente para cubrir las necesidades de esquilar diversos gruesos de la placa.

El sistema hydráulico es el refrigerador de enfriamiento añadido especial para el área caliente (opcional)


esquileo hidráulico de corte de la guillotina de la máquina 220v del CNC de 20m m 25m m 30m m para el metal 0


Sistema eléctrico
Gabinete bajo estándar de IP54, eléctrico eléctricos bajo capacidad antiinterferente internacional del estándar del CE, segura y confiable, fuerte. Cerca protectora y el dispositivo de seguridad para asegurar la seguridad de la operación. Tenga un interruptor de pedal movible del pie de la solo-mano, fácil actuar.
      esquileo hidráulico de corte de la guillotina de la máquina 220v del CNC de 20m m 25m m 30m m para el metal 1  esquileo hidráulico de corte de la guillotina de la máquina 220v del CNC de 20m m 25m m 30m m para el metal 2
esquileo hidráulico de corte de la guillotina de la máquina 220v del CNC de 20m m 25m m 30m m para el metal 3



La cuchilla ajusta y cortando la precisión:
El ángulo y la liquidación de corte de las cuchillas es variables según el grueso de la placa, que puede reducir la deformación de corte de la chapa y puede esquilar una chapa mucho más gruesa.
Función de las secciones que esquilan, función de alinear con la luz. El portahojas superior tiene estructura que teja interna para facilitar la alimentación material adentro y también para aumentar la exactitud del pedazo del trabajo.

El sistema hydráulico utiliza un vejiga-tipo acumulador como fuente de energía auxiliar, y absorbe el impacto de la presión del sistema al mismo tiempo, de modo que la máquina-herramienta corra suavemente y el ruido sea bajo.esquileo hidráulico de corte de la guillotina de la máquina 220v del CNC de 20m m 25m m 30m m para el metal 4

Cuchillas rectangulares con cuatro filos para prolongar la vida laboral, ángulo de corte ajustable para reducir la deformación de la hoja.esquileo hidráulico de corte de la guillotina de la máquina 220v del CNC de 20m m 25m m 30m m para el metal 5

El sistema hydráulico utiliza un vejiga-tipo acumulador como fuente de energía auxiliar, y absorbe el impacto de la presión del sistema al mismo tiempo, de modo que la máquina-herramienta corra suavemente y el ruido sea bajo.esquileo hidráulico de corte de la guillotina de la máquina 220v del CNC de 20m m 25m m 30m m para el metal 6





Especificaciones del esquileo QC11K-25x3100,



Especificación QC11K-25x3100
Grueso de Max. Cutting

25m m (acero suave)

12m m (acero inoxidable)
Anchura de corte máxima 3100m m
Movimientos 4-30 veces/minuto
Movimiento de Backgauge 10-1000m m
Ángulo del esquileo 0.5-3.0Degree
Profundidad de la garganta 100m m
Altura de la tabla de funcionamiento 900m m
Anchura de la tabla de funcionamiento 600m m
Poder principal del motor servo 37kw
Dimensiones: 4000x2370x3200
Peso neto Appro. 23.5Tons
Voltio.

380V, 50HZ







El estándar configura,




Modelo opcional Fabricante Observaciones
Sistema del CNC

E21s
TP-07

P40T
DAC360


ESTUN

ELGO

DELEM


Inversor Delta, INVT TW
Sistema hydráulico Válvulas electromagnéticas principales

Rexroth



YUKEN


Indicador trasero

Motor de CA
Motor servo (opcional)

Tornillo de la bola + guider linear

PSL


Taiwán


Bomba de aceite Bomba de aceite interna del engranaje

Soleado


Alimentación principal

Motor de CA

   		WN
Tabla de trabajo delantera Plataforma y estante especiales de la bola PSL
Seguridad Cercas de acero delanteras + protección segura trasera del sensor (opcional) PSL
Liquidación de la cuchilla

Manual

Motorizado (opcional)

 PSL
Componentes eléctricos Retransmisión de Schneider, contactor Schneider
Interruptor de pie Interruptor vertical de Kacon Coreano
Garganta profunda 150m m -500mm (opcional) PSL



Parámetros principales de la serie de QC11K,

Modelo

Máximo.

Tkn.

 Fuerza de producción Max. Length Ángulo X.Stroke Poder L*W*H (milímetro) Peso
QC11K-6*2500 6m m ≤450kN/cm 2500m m 0.5-2.5° 750m m 7.5kW 3140*1740*2040 4800Kg
QC11K-6*3200 6m m ≤450kN/cm 3200m m 0.5-2.5° 750m m 7.5KW 3750*1770*2150 5800Kg
QC11K-6*4000 6m m ≤450kN/cm 4000m m 0.5-2.5° 750m m 11KW 4830*1840*2150 7500Kg
QC11K-6*5000 6m m ≤450kN/cm 5000m m 0.5-2.5° 750m m 15KW 5830*1840*2150 13000Kg
QC11K-6*6000 6m m ≤450kN/cm 6000m m 0.5-3° 750m m 15KW 6480*2100*2300 18000Kg
QC11K-8*2500 8m m ≤450kN/cm 2500m m 0.5-2.5° 750m m 11KW 3040*1700*1700 5500Kg
QC11K-8*3200 8m m ≤450kN/cm 3200m m 0.5-2.5° 750m m 11KW 3860*1700*1700 6200Kg
QC11K-8*4000 8m m ≤450kN/cm 4000m m 0.5-2.5° 750m m 11KW 4640*1700*1700 7900Kg
QC11K-8*5000 8m m ≤450kN/cm 5000m m 0.5~3° 750m m 18.5KW 5400*2400*2000 13500Kg
QC11K-8*6000 8m m ≤450kN/cm 6000m m 0.5~3° 750m m 22KW 6480*2100*2350 19000Kg
QC11K-8*8000 8m m ≤450kN/cm 8000m m 0.5~3° 750m m 22KW 8580*2130*2350 29500Kg
QC11K-10*2500 10m m ≤450kN/cm 2500m m 0.5-2.5° 950m m 15KW 3040*1800*1700 6500Kg
QC11K-10*3200 10m m ≤450kN/cm 3200m m 0.5-2.5° 950m m 11KW 3850*1830*1900 7500Kg
QC11K-10*4000 10m m ≤450kN/cm 4000m m 0.5-2.5° 950m m 15KW 4650*2100*2000 11000Kg
QC11K-10*5000 10m m ≤450kN/cm 5000m m 0.5~2.5° 950m m 15KW 5750*2100*2000 16000Kg
QC11K-10*6000 10m m ≤450kN/cm 6000m m 0.5~2.5° 950m m 15KW 6500*2100*2300 24000Kg
QC11K-10*8000 10m m ≤450kN/cm 8000m m 0.5~2.5° 950m m 15KW 6800*2100*2300 32000Kg
QC11K-13*2500 13m m ≤450kN/cm 2500m m 0.5-2.5° 1000m m 15KW 3285*1830*2390 7500Kg
QC11K-13*3200 13m m ≤450kN/cm 3200m m 0.5-2.5° 1000m m 15KW 3855*1830*2390 9500Kg
QC11K-13*4000 13m m ≤450kN/cm 4000m m 0.5-2.5° 1000m m 18.5KW 4850*1830*2390 12500Kg
QC11K-13*6000 13m m ≤450kN/cm 6000m m 0.5~3° 1000m m 30KW 6850*1930*2650 30000Kg
QC11K-13*8000 13m m ≤450kN/cm 8000m m 0.5~3° 1000m m 30KW 8950*2130*2850 46000Kg
QC11K-13*9000 13m m ≤450kN/cm 9000m m 0.5~3° 1000m m 45KW 9980*2130*2850 65000Kg
QC11K-13*10000 13m m ≤450kN/cm 10000m m 0.5~3° 1000m m 45KW 11050*2500*3100 85000Kg
QC11K-16*2500 16m m ≤450kN/cm 2500m m 0.5~3° 1000m m 22KW 3440*1940*2830 9500Kg
QC11K-16*3200 16m m ≤450kN/cm 3200m m 0.5~3° 1000m m 22KW 4010*1940*2830 11000Kg
QC11K-16*4000 16m m ≤450kN/cm 4000m m 0.5~3° 1000m m 30KW 5010*1980*2830 15500Kg
QC11K-16*5000 16m m ≤450kN/cm 5000m m 0.5~3.0° 1000m m 30KW 5900*2600*2830 25000Kg
QC11K-16*6000 16m m ≤450kN/cm 6000m m 1~3.0° 1000m m 37KW 7000*2400*3600 36000Kg
QC11K-16*8000 16m m ≤450kN/cm 8000m m 1~3.0° 1000m m 45KW 8900*2900*3430 75000Kg
QC11K-20*2500 20m m ≤450kN/cm 2500m m 1~3° 1000m m 30KW 3440*1980*2830 14000Kg
QC11K-20*3100 20m m ≤450kN/cm 3100m m 1~3° 1000m m 30KW 4010*1900*2830 17000Kg
QC11K-20*4000 20m m ≤450kN/cm 4000m m 1~3.0° 1000m m 37KW 4850*2600*2900 22000Kg
QC11K-20*6000 20m m ≤450kN/cm 6000m m 1~3.0° 1000m m 55KW 6700*3000*3000 54000Kg
QC11K-25*2500 25m m ≤450kN/cm 2500m m 1~3.0° 1000m m 37KW 3440*1900*2830 25000Kg
QC11K-25*3100 25m m ≤450kN/cm 3100m m 1~3.0° 1000m m 37KW 4000*2370*3200 23500Kg

Observaciones: Este parámetro es 2019 desgin basado. Si los parámetros no se ponen al día a tiempo, entienda y entre en contacto con por favor con nosotros por charla en línea o el correo electrónico. GRACIAS.
