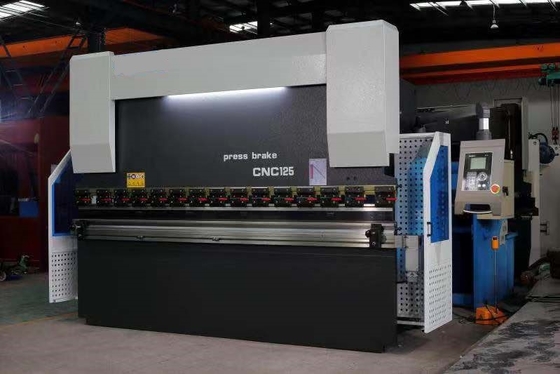

placa de 300T 3200m m NC que dobla la máquina del freno de la prensa hidráulica
I. Functions y características:
La prensa que el freno es placas de acero llenas soldó con autógena la estructura, vibrando el tratamiento del envejecimiento para el retiro de la tensión interna, con buenas rigidez y estabilidad.
La barra de la torsión forzó la sincronización de mecánico, balanza del tapón del límite en dos lados.
Sistema hydráulico integrado, scape grande de los gracias de regla de la velocidad a la transmisión del espolón, estable y confiable
funcionamiento.
Mecanismo del ajuste de la independiente del espolón del montaje del cilindro del aceite para aumentar efecto de aislamiento.
La herramienta superior se cabe con la fijación con abrazadera rápida, V-dado de 4 maneras con varias aberturas.
II. datos técnicos principales:
| 1 |
Presión nominal (KN) |
3000 |
| 2 |
Longitud de la tabla de funcionamiento (milímetros) |
3200 |
| 3 |
SID. Entre y marcos (milímetros) |
2530 |
| 4 |
Profundidad de la garganta (milímetros) |
400 |
| 5 |
Movimiento del Ram (milímetros) |
250 |
| 6 |
Velocidad de acercamiento (mm/s) |
70 |
| 7 |
Velocidad de trabajo (mm/s) |
7 |
| 8 |
Velocidad de vuelta (mm/s) |
80 |
| 9 |
Altura de apertura máxima (milímetros) |
530 |
| 10 |
Poder del motor principal (kilovatios) |
22 |
| 11 |
Dimensiones (m) L*W*H |
3.2*2.0*3.45 |
| 12 |
Peso (tonelada) Appro. |
18,5 |
III. componentes principales:
- Sistema hydráulico:
Lacres: B+S Germany/NOK Japón
Válvulas de la dirección: Bosch-Rexroth u otras marcas famosas
Válvulas de Pluging: China
Bomba de aceite: ALLEAD Alemania
- Sistema eléctrico:
Interruptor, botones: SCHNEIDER Francia
Retransmisión, contactor: SCHNEIDER
Inversor: DELTA Taiwán o INVT China
Regulador del NC: ESTUN E21 o E22, TP07 con los motores normales para controlar X-Y-AXIS
SNC53, TP10S o DELEM DA41T con los motores servos a Control-X, Y-AXIS

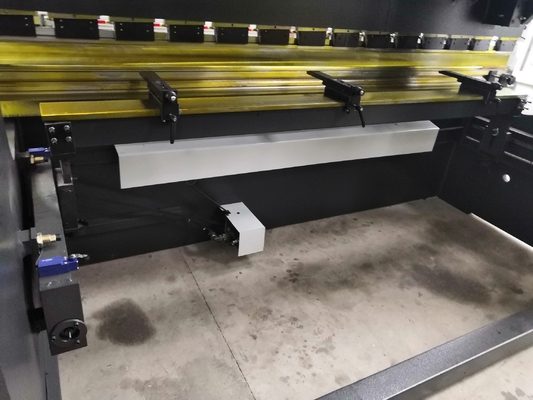

- Detrás-indicador: Bola screw+Linear Guider Taiwán
IV. espec. de la serie de WC67K
| Modelo |
Fuerza |
Max. Length |
Vertical |
Profundidad |
Movimiento |
Max. Opening |
Poder |
L*W*H (milímetro) |
Peso |
| |
|
|
|
|
|
|
|
|
|
| WC67K-40t/2200 |
400Kn |
2200m m |
1850m m |
220m m |
100m m |
320m m |
5.5KW |
2000*1200*1910 |
2750Kg |
| WC67K-40t/2500 |
400Kn |
2500m m |
1850m m |
220m m |
100m m |
320m m |
5.5KW |
2500*1200*1910 |
3000Kg |
| WC67K-50t/2200 |
500Kn |
2200m m |
1850m m |
220m m |
100m m |
320m m |
5.5KW |
2000*1200*1910 |
2950Kg |
| WC67K-50t/2500 |
500Kn |
2500m m |
1850m m |
220m m |
100m m |
320m m |
5.5KW |
2500*1210*2000 |
3400Kg |
| WC67K-63t/2500 |
630Kn |
2500m m |
1900m m |
220m m |
120m m |
320m m |
5.5KW |
2500*1300*2210 |
4000Kg |
| WC67K-63t/3200 |
630Kn |
3200m m |
2560m m |
220m m |
120m m |
320m m |
5.5KW |
3200*1300*2210 |
4800Kg |
| WC67K-80t/2500 |
800Kn |
2500m m |
1990m m |
320m m |
120m m |
320m m |
7.5KW |
2500*1400*2300 |
5700Kg |
| WC67K-80t/3200 |
800Kn |
2500m m |
2560m m |
320m m |
120m m |
350m m |
7.5KW |
3200*1500*2300 |
6020Kg |
| WC67K-80t/4000 |
800Kn |
4000m m |
3000m m |
320m m |
120m m |
350m m |
7.5KW |
4000*1500*2400 |
7000Kg |
| WC67K-100t/2500 |
1000Kn |
2500m m |
2020m m |
320m m |
150m m |
400m m |
7.5KW |
2500*1600*2400 |
6000Kg |
| WC67K-100t/3200 |
1000Kn |
3200m m |
2600m m |
320m m |
150m m |
400m m |
7.5KW |
3200*1600*2600 |
6800Kg |
| WC67K-100t/4000 |
1000Kn |
4000m m |
3000m m |
320m m |
150m m |
400m m |
7.5KW |
4000*1600*2700 |
8000Kg |
| WC67K-125t/2500 |
1250Kn |
2500m m |
2020m m |
320m m |
150m m |
400m m |
11KW |
2500*1600*2400 |
6500Kg |
| WC67K-125t/3200 |
1250Kn |
3200m m |
2580m m |
320m m |
150m m |
400m m |
11KW |
3200*1600*2600 |
7200Kg |
| WC67K-125t/4000 |
1250Kn |
4000m m |
3000m m |
320m m |
150m m |
400m m |
11KW |
4000*1600*2700 |
8800Kg |
| WC67K-160t/3200 |
1600Kn |
3200m m |
2600m m |
320m m |
200m m |
460m m |
11KW |
3200*1700*2700 |
9500Kg |
| WC67K-160t/4000 |
1600Kn |
3200m m |
3000m m |
320m m |
200m m |
460m m |
11KW |
4000*1700*2800 |
10500Kg |
| WC67K-160t/5000 |
1600Kn |
4000m m |
4000m m |
320m m |
200m m |
460m m |
11KW |
5000*1900*3100 |
13000Kg |
| WC67K-160t/6000 |
1600Kn |
6000m m |
5000m m |
320m m |
200m m |
460m m |
11KW |
6300*1900*3200 |
18500Kg |
| WC67K-200t/3200 |
2000Kn |
3200m m |
2500m m |
320m m |
200m m |
460m m |
15KW |
3200*1950*2800 |
10500Kg |
| WC67K-200t/4000 |
2000Kn |
4000m m |
3000m m |
320m m |
200m m |
460m m |
15KW |
4000*1950*2800 |
11600Kg |
| WC67K-200t/5000 |
2000Kn |
5000m m |
4000m m |
320m m |
200m m |
460m m |
15KW |
5000*1950*3100 |
14500Kg |
| WC67K-200t/6000 |
2000Kn |
6000m m |
5000m m |
320m m |
200m m |
460m m |
18.5KW |
6000*1950*3300 |
21000Kg |
| WC67K-250t/3200 |
2500Kn |
3200m m |
2600m m |
400m m |
250m m |
530m m |
18.5KW |
3250*2000*3200 |
14500Kg |
| WC67K-250t/4000 |
2500Kn |
4000m m |
3200m m |
400m m |
250m m |
530m m |
18.5KW |
4000*2000*3400 |
18200Kg |
| WC67K-250t/5000 |
2500Kn |
5000m m |
4000m m |
400m m |
250m m |
530m m |
18.5KW |
5000*2000*3400 |
22500Kg |
| WC67K-250t/6000 |
2500Kn |
6000m m |
5000m m |
400m m |
250m m |
530m m |
18.5KW |
6000*2000*3400 |
27500Kg |
| WC67K-300t/3200 |
3000Kn |
3200m m |
2530m m |
400m m |
250m m |
530m m |
22KW |
3200*2000*3450 |
18500Kg |
| WC67K-300t/4000 |
3000Kn |
4000m m |
3200m m |
400m m |
250m m |
530m m |
22KW |
4000*2000*3450 |
22500Kg |
| WC67K-300t/5000 |
3000Kn |
5000m m |
4000m m |
400m m |
250m m |
530m m |
22KW |
5000*2000*3450 |
25000Kg |
| WC67K-300t/6000 |
3000Kn |
6000m m |
5000m m |
400m m |
250m m |
530m m |
22KW |
6000*2000*3450 |
30000Kg |
| WC67K-400t/4000 |
4000Kn |
4000m m |
3000m m |
400m m |
250m m |
530m m |
30KW |
4000*2180*3500 |
25000Kg |
| WC67K-400t/5000 |
4000Kn |
5000m m |
4000m m |
400m m |
250m m |
530m m |
30KW |
5000*2180*3500 |
29000Kg |
| WC67K-400t/6000 |
4000Kn |
6000m m |
5000m m |
400m m |
250m m |
530m m |
30KW |
6000*2180*3800 |
35000Kg |
| WC67K-500t/4000 |
5000Kn |
4000m m |
3000m m |
400m m |
250m m |
590m m |
45KW |
4000*2580*3500 |
35000Kg |
| WC67K-500t/5000 |
5000Kn |
6000m m |
4000m m |
400m m |
250m m |
590m m |
45KW |
5050*3500*3700 |
44000Kg |
| WC67K-500t/6000 |
5000Kn |
6000m m |
5000m m |
400m m |
320m m |
590m m |
45KW |
6050*3500*3700 |
55000Kg |
| WC67K-600t/4000 |
6000Kn |
6000m m |
3000m m |
400m m |
320m m |
590m m |
55KW |
4050*4500*3700 |
45000Kg |
| WC67K-600t/6000 |
6000Kn |
6000m m |
5000m m |
400m m |
320m m |
590m m |
55KW |
6050*4500*3700 |
60000Kg |
Observaciones: Este parámetro es el sistema 2019. Si los parámetros no se ponen al día a tiempo, entienda por favor.
