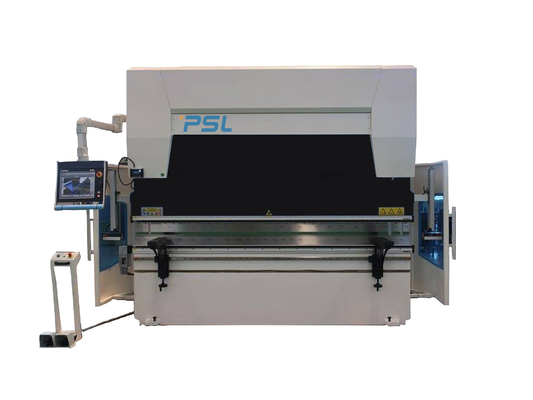

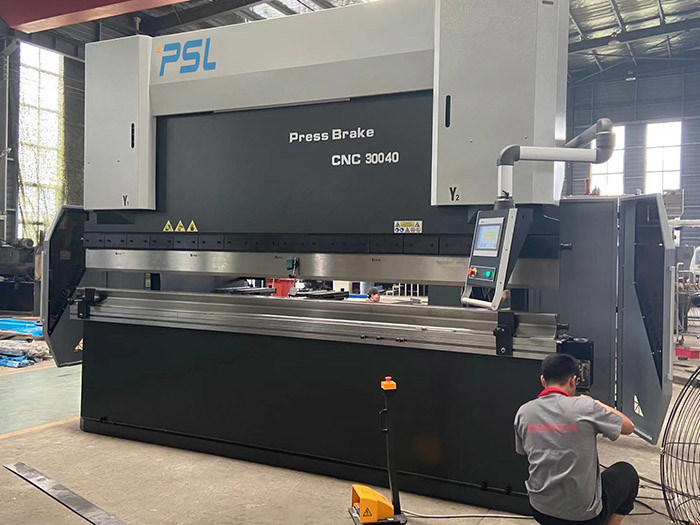

Sincrónico electrohidráulico. Motor principal servo de la dobladora de la hoja del freno de la prensa del CNC

Motor principal servo electrohidráulico de la dobladora de la hoja del freno de la prensa del CNC de la sincronización





Principe y características de la máquina:



●El marco se hace de la estructura soldada con autógena de la hoja de acero, casas izquierdas y derechas, tabla de trabajo y la base del cilindro se suelda con autógena en un marco entero. Después de soldar con autógena, la tensión interna es eliminada moderando, así que el acero entero es fuerte y la estabilidad es buena.



●Tecnología hidráulica de alta frecuencia del control, más rápida, más eficiente y exacto.



●El indicador trasero del freno de la prensa del CNC se trae el sistema trasero del indicador de los fingeres del estándar 2, en cuanto a formas complejas trabaje los pedazos, 4 o el sistema trasero del indicador de 5 fingeres y los dados correspondientes están disponibles para su eligen.



●Según datos de la chapa de la entrada sobre freno de la prensa, el sistema del CNC puede calcular y ajustar automáticamente la remuneración de la desviación de la tabla que rinde la longitud uniforme de todos los ángulos de los objetos.



●La distancia y la altura del tapón posterior y del movimiento del Ram son controladas por el sistema del CNC, que es conveniente y rápido.



●El cilindro del aceite se ha trabajado a máquina con flowings enteros para conseguir la mejor condición, según lo forjado, apagado y haber moderado, y muy bien pulido, y entonces cromado duro y otros procesos.  finalmente assembely la importación del anillo de cierre, el fenómeno de la salida del aceite en servicio de atención al cliente.



●El sistema hydráulico adopta el sistema hydráulico integrado del camino del aceite para reducir la instalación de la tubería.



●El uso de la remuneración mecánica de la desviación da el acceso a los objetos integrales uniformes. cuál puede hacer la tabla ocurre movimiento relativo y forma una curva convexa ideal, asegurándose que las posiciones relativas con el resbalador guardan sin cambiar.







Configuración básica:





No	Nombre	Modelo/fabricación
1	Sistema del CNC	Holland Delem DA53T, DA58T, regulador de DA66T
2	Las eléctricas	Las eléctricas de Francia Schneider
3	Detrás-indicador	Tornillo de la bola + guider linear; 3-4sets del finger que se mueve en guider linear
4	Motor principal	Motor servo Estun o VEICHI
5	Motor servo	Nanjing Estun
6	Conductor servo	Nanjing Estun
7	Interruptor de pedal	KACON, Corea del Sur
8	Anillo de cierre	BAUSER y Busak+Shamban, Alemania

9	Sistema hydráulico	Rexroth, Alemania
10	Bomba de aceite	Alto rendimiento de Alemania ALLEAD y bomba de aceite interna de poco ruido de bomba de engranaje
11	Conector del tubo de aceite	Alemania EMB
12	Herramienta y V-dado superiores	Un sistema de la herramienta superior estándar y V mueren
13	Detrás-indicador	Tornillo de la bola de Taiwán Hiwin y carril de guía linear
14	Cilindro del aceite	China Taifeng
15	Fijación con abrazadera rápida	Marca china
16	Remuneración de la desviación	Remuneración mecánica/tabla de coronación

17	Regla que ralla	Italia GIVI
18	AXIS estándar	4 +1 (Y1, Y2, X, R, +V)



Introducción de piezas principales:



--Características de sistema de Holanda Delem DA-58T:





Características de DA-58T:



2.a programación gráfica de la pantalla táctil

15" color de alta resolución TFT

• Cálculo de la secuencia de la curva
• Control de coronación
• Control del servo y del inversor de la frecuencia
• Algoritmos de control avanzados de Y-AXIS para las válvulas a circuito cerrado así como de anillo abierto.
• USB, interconexión periférica
• Software fuera de uso del perfil-T



Datos técnicos de DA-58T
Estándar
Exhibición	Coloree la exhibición del LCD
Tipo	15" TFT, alto brillo
Resolución	1024 x 768 pixeles, color mordido 32
Sensor del tacto	Control completo de la pantalla táctil (PCT-tacto)
Contraluz	LED
Memoria	1 GB
Memoria del producto y de las herramientas	256MB
Memoria cambiable	Impulsión de memoria Flash del USB
Software fuera de uso	Profile-58TL





-- Sistema hydráulico de Alemania Rexroth:













-- Juntas de Alemania EMB

Forma exquisita

Tirantez fina

El fluir grande

pérdida de presión baja

Ninguna salida del aceite.













-- Alemania BAUSER y sellos de Busak+Shamban

Capacidad fuerte de la anti-protuberancia de abrir

Los sellos no serán torcidos ni fliped

Buena resistencia de desgaste y asamblea fácil



Buen hermético













-- GIVI Sensor Ruler

El servocontrol electrohidráulico completamente a circuito cerrado del uso del freno de la prensa del CNC,

Las señales de la posición del Ram pueden ser reacción al sistema del CNC por la regla del sensor de dos lados,



entonces el regulador DA58T del CNC ajusta la cantidad que fluye del aceite cambiando el tamaño de apertura de la válvula síncrona

, por la presente controlando el espolón Y1, Y2 que corre en el mismo nivel, manteniendo el estado paralelo de la mesa de trabajo.









-- Tabla de coronación mecánica

• El mecanismo local de la remuneración de la desviación utiliza una estructura mecánica de la remuneración de la tabla de interferencia. Control del cálculo automático del regulador del CNC.
• Cada grupo consiste en varios grupos de superficies curvadas tridimensionales con diversas cuestas. La curva de la remuneración está más cercano a la curva de la deformación de la placa de la diapositiva, que mejora grandemente la exactitud que trabaja a máquina de la dobladora.









-- Backgauge

●Eje de X drived por el motor servo vía el tornillo de la bola

●Eje de R drived por el motor servo vía el tornillo de la bola

●Tornillo de la bola de Taiwán HIWIN y guía del trazador de líneas

●todos los motores servos

●Manual que ajusta la posición de fingeres









-- Fijación con abrazadera rápida para fijar la herramienta superior fácilmente









--Un sistema de la herramienta superior estándar y del V-dado doble (estilo de Amada)

Material: 42CrMo o modificado para requisitos particulares

Proceso de amortiguamiento total, alta dureza y buena resistencia de desgaste.

V-dado doble V8, V12, V16 (modificados para requisitos particulares)











-- Sistema eléctrico confiable

• El sistema eléctrico es Francia Schneider
• Equipado del gabinete a prueba de polvo para garantizar el sistema eléctrico de alta calidad
• Abra la puerta y el poder apagado, el conductor de alta calidad del motor servo.
