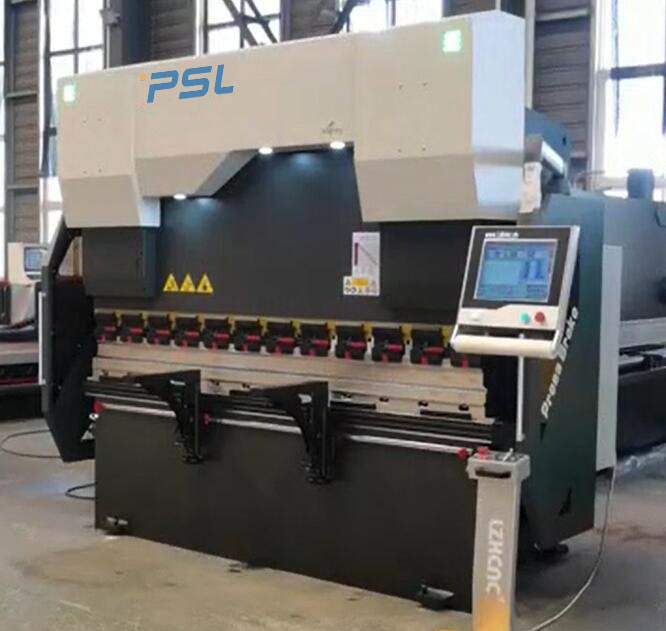

Dobladora de conducción serva eléctrica llena de la chapa del freno de la prensa del CNC
Introducción del uso:
1. Ahorro de la energía significativo
La impulsión serva eléctrica pura consume poder grande al doblar, pequeño poder cuando el resbalador sube sin carga, y casi ningún poder cuando el resbalador para.
2. Protección del medio ambiente y ninguna contaminación
La dobladora serva eléctrica pura no utiliza el aceite hidráulico, y no hay tratamiento y contaminación del residuo.
3. El resbalador tiene velocidad rápida y alta eficacia de la producción
La velocidad de la respuesta del motor servo es más rápida que la del servo hidráulico
4. Alta exactitud de doblez
5. Coste de mantenimiento bajo
El sistema de transmisión de dobladora serva eléctrica pura es simple, no hay básicamente coste de mantenimiento, y solamente se requiere la lubricación regular.
Principe y características del freno servo eléctrico lleno de la prensa del CNC:

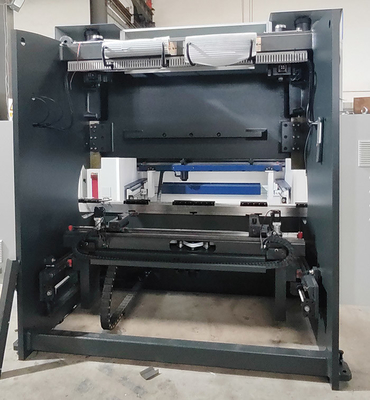

1. Estructura de este freno de la prensa:
1) Estructura acero-soldada con autógena completa; las casas salidas y derechas, tabla de trabajo se sueldan con autógena en un marco entero.
2) Después de soldar con autógena, la tensión interna es eliminada moderando, así que el acero entero es fuerte y el stabe.
3) Software de análisis del elemento finito de ANSYS para asegurar la confiabilidad de la máquina y de la precisión.
2. impulsión serva completamente eléctrica
Los motores servos llenos de la máquina reducen drástico el consumo de energía, haciéndolos respetuosos del medio ambiente. Además de esto, los motores ellos mismos no requieren el aceite hidráulico, asegurando un limpiador, un espacio de trabajo más seguro.
3. sistema profesional Delem o LZ del CNC
1) Todas las acciones (hachas de X, de R, de Z que corren) del tapón posterior;
2) El movimiento del Ram (Y1, Y2 disminuye los motores servos)
3) el ajuste de la remuneración de la desviación
4) el cliente puede elegir diferente la forma del backgauge
5) el sistema holandés del CNC de Delem se utiliza por abandono y puede ser modificado para requisitos particulares.
4. programación del ángulo de plegado | programación gráfica
El usuario puede programar directamente en regulador del CNC al ángulo, y cada paso puede alcanzar una dobladora exacta.
Un sistema de alto nivel con la función de la programación gráfica es también opcional.
5. de la precisión estructura del indicador detrás
Adopta el tornillo de la bola y la guía linear, que es conducida por los motores servos, y el indicador trasero se coloca rápidamente y exactamente.
Un bloqueo multiaxial más funcional está disponible según el requisito de cliente.
Los sistemas del estándar 2 de fingeres montados en el guider linear instalado en haz trasero del indicador, en cuanto a formas complejas trabajan los pedazos, 4 o el sistema trasero del indicador de 5 fingeres y los dados correspondientes están disponibles para su eligen.
6. secciones estándar de las herramientas superiores y más bajas
Las secciones del molde son 10, 15, 20, 30, 50, 100, 300 (cm), y la longitud se puede modificar para requisitos particulares por el usuario.
7, aprisa afianzando con abrazadera para fijar la herramienta superior fastly y fácilmente
8. tabla de coronación mecánica del compenation
En el sistema del CNC, los parámetros del grueso de la placa y de la longitud son entrada, y el sistema del CNC realizará automáticamente la remuneración de la desviación.
Cada grupo consiste en varios grupos de superficies curvadas tridimensionales con diversas cuestas. La curva de la remuneración está más cercano a la curva de la deformación de la placa de la diapositiva, que mejora grandemente la exactitud que trabaja a máquina de la dobladora.
9. sistema eléctrico confiable
Componente eléctrico (retransmisión, contactores) Francia Schneider
Grado a prueba de polvo IP54 del gabinete para garantizar el sistema eléctrico de alta calidad
Función de la puerta abierta y del poder apagado
Conductores de alta calidad del motor servo de Estun
10. El guardar de la seguridad de laser
Piezas de la serie de EPB
| |
Modelo opcional |
Fabricante |
Observaciones |
| Sistema del CNC |
●DA-53T
●DA-58T
●DA-66T
●DA-69T
●ESA S630
●ESA S640
●LZ 1000
|
Delem
ESA
LZ
|
|
| Indicador trasero |
●eje 4+1
●eje 6+1
●eje 8+1 |
PSL
Burke |
Acero de carbono
Aleación de aluminio |
| Sistema eléctrico principal |
●Motor servo
|
VEICHI
ESTUN
|
Y1, Y2 |
| Brazo de apoyo delantero |
●Tipo movible del solo carril
●Tipo movible de la pista doble |
PSL |
Opcional
|
| Seguridad |
●Lado (barandilla) + posterior (barandilla)
●Lado (barandilla + protección ligera de la cortina) + posterior (barandilla)
●Lado (protección de la barandilla + del laser) + posterior (barandilla) |
PSL |
Opcional
Opcional
|
| Remuneración de la desviación |
●Remuneración eléctrica mecánica |
|
|
| Fijación con abrazadera superior de la herramienta |
●Fijación con abrazadera rápida mecánica |
PSL |
|
| Las eléctricas |
●Retransmisión de Schneider, contactor |
Schneider |
Protección del poder de la puerta abierta |
| Interruptor de pie |
●interruptor vertical |
Kacon coreano |
|
| Más bajo muera |
●Multi-v muera
●La base doble de V con más bajo muere |
PSL |
El módulo doble de la base de V puede ser dividido en segmentos |
