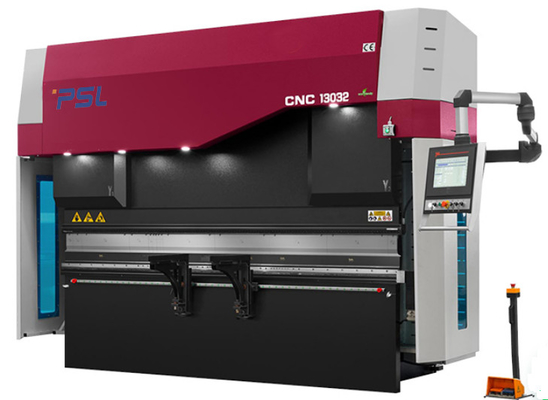

250 toneladas freno servo de la prensa del CNC de 10 pies para la bomba de prensa hidráulica controlaron



La bomba controló la dobladora del CNC del freno servo doble de la prensa





Introducción del uso de la máquina:





1, estructura del freno de la prensa del CNC:
1) estructura acero-soldada con autógena completa; las casas, la tabla de trabajo y la base salidas y correctas del cilindro se sueldan con autógena en un marco entero.

2) Después de soldado con autógena, la tensión interna es eliminada moderando, así que el acero entero es fuerte y la estabilidad.
2) Software de análisis del elemento finito de ANSYS para asegurar la confiabilidad y la fuerza del bastidor de la máquina y de la precisión de doblez.



2, sistema del CNC a controlar:

1) Todas las acciones (hachas de X, de R, de Z que corren) del tapón del Detrás-indicador;

2) El movimiento del Ram se controla



3) El fluir hydráulico y presión del sistema en dos unidades servas hidráulicas

4) El ajuste de la remuneración de la desviación

Características de DA58T



3, sistema hydráulico:
1) Sistema de control integrado importado de Rexroth Alemania;
2) los dos tanques de aceite con los tableros principales servos de motors+pumps+valves que conducen dos cylinderes de los sieds por separado;

3) Disminuya la instalación de tuberías, se utiliza menos aceite y la temperatura de aceite es de largo plazo bajo;
4) asegura la estabilidad de trabajo y el mejor aspecto.





4, dos cilindros principales del aceite:
1) modo de control del lazo cerrado: Tableros servos de las válvulas de Alemania y regla de rejilla importado;

2) Tecnología hidráulica de alta frecuencia del control, más rápida, más eficiente y exacto.
3) Totalmente diferente de las dobladoras tradicionales de la parada mecánica;
4) alta precisión del deslizamiento que coloca y que dobla;


5, tapón trasero del indicador:
1) tornillo de alta calidad de la bola y guider linear para asegurar la precisión de detención.
2) un bloqueo multiaxial más funcional está disponible según el requisito de cliente.

3) Los sistemas del estándar 2 de fingeres montados en el guider linear instalado en haz trasero del indicador, en cuanto a formas complejas trabajan los pedazos, 4 o el sistema trasero del indicador de 5 fingeres y los dados correspondientes están disponibles para su eligen.



-- Tapón de Backgauge,

●Eje de X drived por el motor servo

●Eje de R drived por el motor servo

●Z1, Z2 disminuye (el finger 1 y 2) drived por el motor servo (opcional)

●Z3, las hachas Z4 drived por los motores servos para apoyar la continuación de la placa de acero durante el doblez (opcional)

●todas las hachas drived por los motores servos







6, lados del cuerpo dos:
1) C formó las placas se cabe en ambos lados;
2) la regla de la reja de la alta precisión se fija entre la C formó las placas y a Ram;
3) evita las influencias en la precisión de doblez que se presenta de la distorsión del cuerpo de máquina durante el doblez.

-- GIVI Grating Ruler

El servocontrol electrohidráulico completamente a circuito cerrado del uso del freno de la prensa del CNC,

Las señales de la posición del Ram pueden ser reacción al sistema del CNC por la regla del sensor de dos lados,

entonces el regulador DA66T del CNC ajusta la cantidad que fluye del aceite cambiando el tamaño de apertura de la válvula síncrona

, por la presente controlando el espolón Y1, Y2 que corre en el mismo nivel, manteniendo el estado paralelo de la mesa de trabajo.





7, tabla de coronación mecánica del compenation

En el sistema del CNC, los parámetros del grueso de la placa y de la longitud son entrada, y el sistema del CNC realizará automáticamente la remuneración de la desviación.







8, herramienta superior estándar y V-dado doble (estilo de Amada) en la máquina

Materiales: 42CrMo

Proceso de amortiguamiento total, alta dureza y buena resistencia de desgaste.

V-dado simple o doble V8, V12, V16 (modificados para requisitos particulares)









9, sellos del cilindro de Alemania BAUSER y de Busak+Shamban









10, sistema eléctrico confiable

• Componente eléctrico (retransmisión, contactores) Francia Schneider
• Grado a prueba de polvo IP54 del gabinete para garantizar el sistema eléctrico de alta calidad
• Función de la puerta abierta y del poder apagado

• Conductores de alta calidad del motor servo de Estun







11, el guardar de la seguridad de laser
