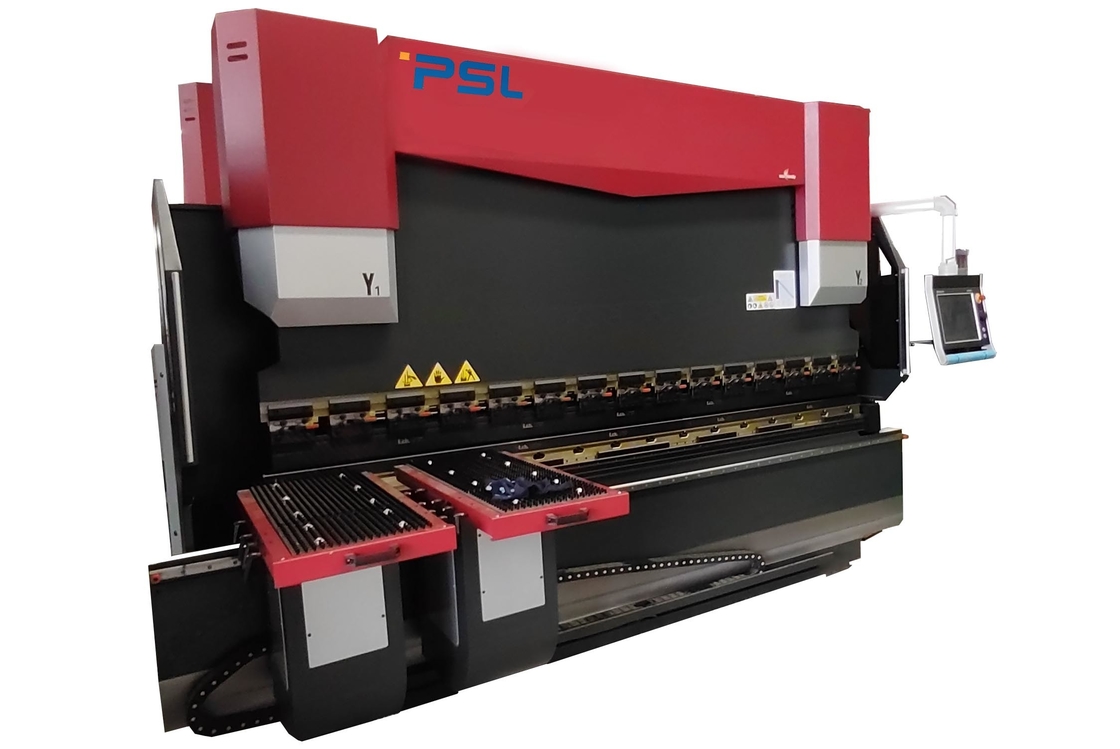

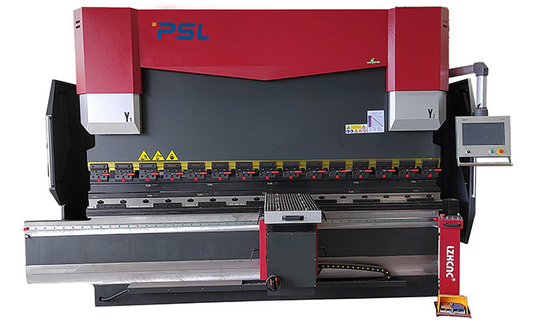

Máquina de siguiente 170Ton 10' del freno de la prensa hidráulica del CNC de la plataforma del frente de 9 AXIS

Chapa del CNC que dobla el freno multi de la prensa del eje del CNC con la ayuda delantera de la continuación





Introducción del uso,

Este freno de la prensa del CNC utiliza las herramientas (herramientas estándar o especiales) para doblar la hoja de metal en los objetos de diversas formas seccionadas transversalmente geométricas.

Es una chapa que forma la máquina diseñada para el proceso de la chapa que lamina.

Es ampliamente utilizado en la chapa que dobla, por ejemplo el automóvil, la fabricación de los aviones, la industria ligera, la construcción naval, el envase, el elevador, los vehículos ferroviarios y otras industrias.





Principe y características de la máquina:





1, estructura del freno de la prensa:
1) estructura acero-soldada con autógena completa; las casas, la tabla de trabajo y la base salidas y correctas del cilindro se sueldan con autógena en un marco entero.

2) Después de soldar con autógena, la tensión interna es eliminada moderando, así que el acero entero es fuerte y la estabilidad es buena.
2) Software de análisis del elemento finito de ANSYS para asegurar la confiabilidad de la máquina y de la precisión.



2, sistema hydráulico:
1) Sistema de control integrado importado de Rexroth Alemania;
2) disminuye la instalación de tuberías;
3) asegura la estabilidad de trabajo y el mejor aspecto.



3, cilindros principales del aceite:
1) modo de control del lazo cerrado: Válvula serva electrohidráulica de Alemania y regla de rejilla importada;

2) Tecnología hidráulica de alta frecuencia del control, más rápida, más eficiente y exacto.
3) Totalmente diferente de las dobladoras tradicionales de la parada mecánica;
4) alta precisión de la posición y del doblez del deslizamiento;
5) operación exacta y estable



4, indicador trasero:
1) tornillo de alta calidad de la bola y guider linear para asegurar la precisión de detención.
2) un bloqueo multiaxial más funcional está disponible según el requisito de cliente.

3) Los sistemas del estándar 2 de fingeres montados en el guider linear instalado en haz trasero del indicador, en cuanto a formas complejas trabajan los pedazos, 4 o el sistema trasero del indicador de 5 fingeres y los dados correspondientes están disponibles para su eligen.



5, lados del cuerpo dos:
1) C formó las placas se cabe en ambos lados;
2) la regla de la reja de la alta precisión está en la C formó las placas;
3) evita las influencias en la precisión de doblez que se presenta de la distorsión del cuerpo de máquina durante proceso de doblez.



6, regulador del CNC:

1) Todas las acciones (hachas de X, de R, de Z que corren) del tapón del Detrás-indicador por el sistema del CNC;

2) El movimiento del Ram es controlado por el sistema del CNC

3) El fluir hydráulico y la presión del sistema son controlados por el sistema del CNC

4) El ajuste de la remuneración de la desviación es controlado por el sistema del CNC

5) Todas las operaciones son convenientes y rápidas.









Configuración básica:





No	Nombre	Modelo/fabricación
1	Sistema del CNC	Regulador de Holland Delem DA66T ESA S650 CYBELEC CT12 LZ-1000
2	Las eléctricas	Las eléctricas de Francia Schneider
3	Detrás-indicador	Tornillo de la bola + guider linear; 2sets del finger que se mueve en guider linear
4	Motor principal	Motor de CA de Siemens
5	Motor servo	Nanjing Estun
6	Conductor servo	Nanjing Estun
7	Interruptor de pedal	KACON, Corea del Sur
8	Anillo de cierre	BAUSER y Busak+Shamban, Alemania



9	Sistema hydráulico	Rexroth, Alemania
10	Bomba de aceite	Alto rendimiento de Alemania ALLEAD y bomba de engranaje interna de poco ruido
11	Tubo de aceite Jointors	Alemania EMB
12	Herramienta y V-dado superiores	Un sistema de la herramienta superior estándar y V mueren
13	Detrás-indicador	Tornillo de la bola de Taiwán y guider linear
14	Cilindro del aceite	China Taifeng
15	Fijación con abrazadera rápida	Marca china
16	Remuneración de la desviación	Remuneración mecánica/tabla de coronación

17	Regla que ralla	Italia GIVI
18	AXIS estándar	8 +1 (Y1, Y2, X, R, Z1, Z2, Z3, Z4+V)





Introducción de piezas principales:



-- Regulador DELEM DA66T del CNC:



-- Sistema hydráulico servo de Rexroth:













-- Juntas de Alemania EMB











-- GIVI Grating Ruler

El servocontrol electrohidráulico completamente a circuito cerrado del uso del freno de la prensa del CNC,

Las señales de la posición del Ram pueden ser reacción al sistema del CNC por la regla del sensor de dos lados,



entonces el regulador DA66T del CNC ajusta la cantidad que fluye del aceite cambiando el tamaño de apertura de la válvula síncrona

, por la presente controlando el espolón Y1, Y2 que corre en el mismo nivel, manteniendo el estado paralelo de la mesa de trabajo.









-- Tabla mecánica de la coronación/de la remuneración

• El mecanismo local de la remuneración de la desviación utiliza una estructura mecánica de la remuneración de la tabla de interferencia. Control del cálculo automático del regulador del CNC.









-- Tapón de Backgauge,

●Eje de X drived por el motor servo vía el tornillo de la bola

●Eje de R drived por el motor servo vía el tornillo de la bola o estante y piñón

●Manual que ajusta la posición de fingeres

●Z1, Z2 disminuye (el finger 1 y 2) drived por el motor servo vía el buen estante y maniata (opcional)

●Z3, hachas Z4 drived por los motores servos para apoyar la continuación de la placa de acero durante el doblez

●todos los motores del drivServo













-- Fijación con abrazadera rápida para fijar la herramienta superior fastly y fácilmente









--Herramienta superior estándar y V-dado doble (estilo de Amada) en la máquina

Materiales: 42CrMo

Proceso de amortiguamiento total, alta dureza y buena resistencia de desgaste.

V-dado simple o doble V8, V12, V16 (modificados para requisitos particulares)









-- Sellos del cilindro de Alemania BAUSER y de Busak+Shamban









-- Sistema eléctrico confiable

• Componente eléctrico (retransmisión, contactores) Francia Schneider
• Grado a prueba de polvo IP54 del gabinete para garantizar el sistema eléctrico de alta calidad
• Función de la puerta abierta y del poder apagado

• Conductores de alta calidad del motor servo de Estun
