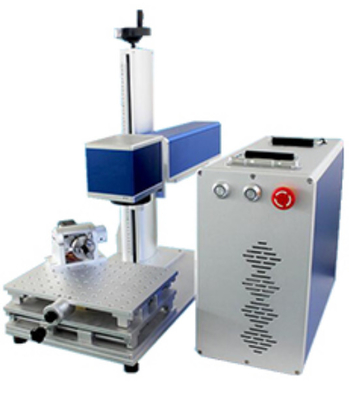

Máquina de grabado de marcado de fibra óptica portátil del laser de Raycus IPG
Característica principal y ventajas,
1. La alta eficacia de conversión electróptica, operación simple, condensa en la estructura, ambiente de trabajo duro de la ayuda, ningunos materiales consumibles.
2. El bajo consumo de energía, laser de la estabilidad hizo salir. la marca es permanente y resistente a la corrosión
3. El haz de alta calidad, pequeña dimensión de la máquina, esta fuente de laser altamente integrada aumenta la capacidad de los antireflejos de la máquina con el aislador óptico, pueda marcar en la mayoría de los altos materiales reflexivos tales como aluminio, cobre, oro y plata sin la sombra y el fenómeno abierto virtual.
4. Una salida más pequeña de rayo láser, una línea de marcado más fina. conveniente para la marca de la alta precisión.
5. El diseño modular, el generador separado del laser y el levantador, más flexibles, pueden marcar en un área más grande y superficie complicada. Interior refrigerado, pequeño empleo, fácil instalar.
Industrias aplicables:
Las máquinas de marcado del laser son ampliamente utilizadas en componentes electrónicos, las telecomunicaciones, automóvil y las piezas y los accesorios de la motocicleta, instrumentación, espacio aéreo, los productos militares, maquinaria del metal, las herramientas, medición y herramienta que corta, las mercancías sanitarias, los productos farmacéuticos, comida y bebida, los cosméticos y empaquetado farmacéutico, equipamiento médico, energía solar, los artes y los artes, y otros campos. Utilizado para toda clase de marcado del metal y del no metal.
Especificación,
|
Modelo No
|
PEDB-400A
|
PEDB-400B
|
PEDB-400C
|
PEDB-400D
|
|
Tipo
|
Portátil
|
Mesa
|
Colorido
|
Recurso seguro
|
|
Ordenador
|
No incluye la PC
|
Incluye la PC
|
|
Fuente de laser
|
|
Serie de IPG
|
Lasers de la fibra del iterbio de la energía pulsada, alta
|
|
Modo de operación
|
Pulsado
|
|
Polarización
|
al azar
|
|
Media nominal de potencia de salida
|
10W - 30W para PEDB-400A /400B /400C
10W - 50W para PEDB-400D
|
|
Longitud de onda central de la emisión
|
1060-1070 nanómetro, gama de ajuste de potencia de salida de la operación de c4q conmutado 10%-100%
|
|
Ancho de banda de la emisión
(FWHM)
|
<10 nm="">
|
|
Inestabilidad a largo plazo del poder medio
|
<5>
|
|
Anchura de pulso, (FWHM)
|
100 ns
|
|
Laser que cambia a tiempo
|
μsec 180
|
|
Transferencia del laser del tiempo
|
μsec 180
|
|
Repetición Rate* kilociclo del pulso
|
20-80 kilociclos
|
|
Energía por pulso (PRR = 20 kilociclos)
|
0,95 mJ
|
|
Calidad típica del haz, M2
|
<1>
|
|
Longitud de entrega de la fibra de la salida
|
3M
|
|
Voltaje de funcionamiento
|
220V
|
|
Consumo de energía máximo
|
600W
|
|
Dimensiones netas
|
los 70*20*50cm
|
los 80*38*72cm
|
los 70*20*50cm
|
el 143*62*101cm
|
|
Peso neto
|
44 kilogramos
|
53 kilogramos
|
44 kilogramos
|
130 kilogramos
|
|
Peso bruto
|
60 kilogramos
|
70 kilogramos
|
60 kilogramos
|
200 kilogramos
|
|
Sistema del laser
|
|
Velocidad de exploración
|
0-7000mm/s
|
|
Velocidad de marcado
|
0-5000mm/s
|
|
Tamaño de marcado
|
110mm×110m m (F-theta 160)
|
|
Tamaño de punto
|
micrón del ≤ 40 (F-theta 160)
|
|
De climatizador
|
Aire refrescado
|
|
Laser del piloto
|
laser del diodo 650nm, luz roja visible para la guía de marcado
|
|
Hora laborable continua
|
≥16h
|
|
Humedad
|
el 45~85% (ninguna condensación)
|
|
Temperatura de funcionamiento
|
0~40℃
|
|
Unidades de control
|
Marca del laser (versión inglesa)
|
Configuración de la máquina de la marca del laser de la fibra:
| sistema |
componente |
|
| Sistema de alta velocidad de la exploración |
Lente inducida por láser de la vibración |
China |
| Laser |
Laser de la fibra |
Raycus /IPG |
| Sistema de transmisión de Photics |
Espejo de concentración |
Singapur |
| poder |
Poder para el laser de la fibra |
China |
| Software de control |
software |
Pekín |
| Panel de control |
Pekín |
| Perro de los datos |
Pekín |
| Tabla de trabajo |
tabla de trabajo manual 3D |
China |
| Tabla de trabajo rotatoria (opcional) |
viajado en automóvili |
China |
