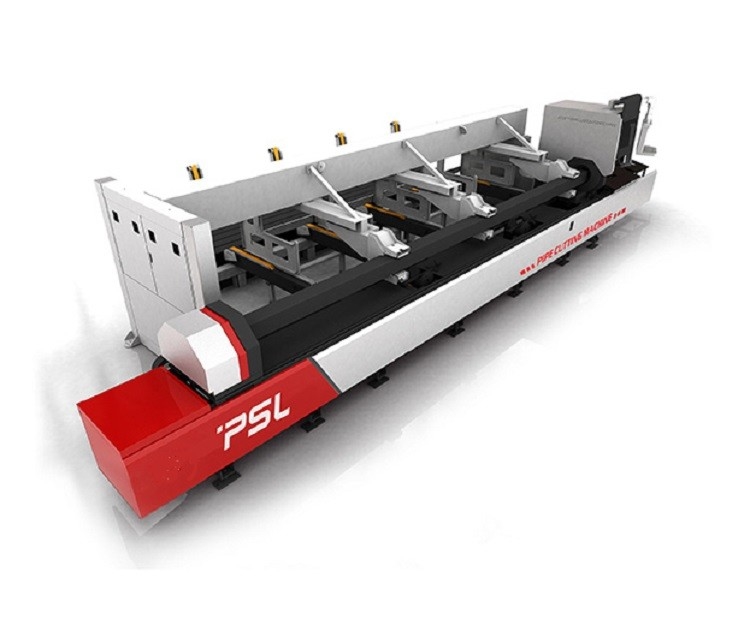

cortadora del laser del CNC del perfil del tubo de 2000w 3000w para el metal de madera

Cortadora del laser de la fibra del CNC del tubo/del tubo del metal del perfil con el manipulante cargado automático





Descripción de la cortadora del laser del tubo,



La cortadora del laser del tubo integra tecnología óptica, mecánica y eléctrica en una máquina, que adopta la tecnología láser, la tecnología del control informático y el sistema eléctrico de alto rendimiento del laser del CNC.



Esta cortadora del laser del tubo es capaz de procesar toda clase de metal del tubo/del tubo con velocidad y eficacia. El tamaño máximo de los tubos que pueden cortar es los tubos redondos Ф220mm, tubos cuadrados 160mmx160m m, con el grueso 12-14m m, la longitud 6000m m -9000mm. Los productos tendrán borde liso con el final superficial de alta calidad, la pequeña anchura del corte y poco efecto de calor. La máquina es especialmente conveniente para cortar los tubos del metal.





Parte de funciones y de características,

• Alto cuerpo de máquina de la rigidez, la vida de la máquina larga.

• Abrazadera rotatoria neumática total, un centro dominante, alta velocidad de la abrazadera.

• El sistema de apoyo cambiable del diámetro, puede realizar para ayudar al cargamento y la ayuda, puede aumentar cortar exactitud.

• Remuneración compensada en tiempo real, abrazadera de tubo conveniente, alta exactitud del corte del sacador del tubo.

• Software de control que corta de la esquina, corte de la esquina de alta calidad.

• El software opcional de la jerarquía 3D, puede cortar el hierro del hierro y de canal de ángulo y otros tubos.

• La función de prueba opcional de la gota de la soldadura, suelda con autógena para emitir cualquier ángulo para evitar cortar.





Composición del cortador del laser del tubo,



1) fuente de laser: Fuente de laser de la fibra IPG/Raycus 3000W



2) cabezal cortador Fibra-óptico del laser de Raytools/WSX/Precitec (cabeza auto del laser del foco)

El cabezal cortador del laser adopta la tecnología alemana, equipada del conector de salida de la fibra de QBH, de la lente óptica especial, del foco exacto sellado que ajusta método, y del transductor rápido de la capacidad con el hueco mínimo 0.2m m del corte, que podría aumentar cortar velocidad y reducir el consumo del gas.





3) Máquina-herramienta

La máquina adopta la estructura del pórtico, haz y la cama está en un solo proceso con la alta precisión, buena rigidez, buen funcionamiento.



Base de la máquina: La base utiliza el tubo y la estructura soldados con autógena de alta calidad del marco, a través de la soldadura profesional, tratamiento de envejecimiento secundario, fresadora del pórtico exacto grande, precisión que trabaja a máquina, estos diseños y métodos de proceso para asegurar la resistencia de choque excelente, alta rigidez y estabilidad de la máquina.



Sistema de Deslagging: El colector que esconde se arregla en la parte más inferior de la cama, que puede quitar la basura y recoger pequeñas piezas durante el corte.



Sistema del retiro de polvo: La plataforma de trabajo utiliza el diseño de la eliminación del polvo para quitar el polvo y el gas de escape.



4) Sistema de transmisión

El cortador del laser adopta la estructura de conducción doble del pórtico y la alta cama de la máquina-herramienta que humedecía, importó el sistema de servo de la CA y el sistema del conductor, la transmisión importada del engranaje y del estante, pista linear de la guía para dirigir, para asegurar la velocidad, la alta precisión y la alta confiabilidad de la máquina.



5) sistema de control

El sistema del corte del laser de la fibra incluye proceso del corte del laser, la función común normal de la disposición y el control de proceso del laser. Tiene principalmente proceso del dibujo, parámetros que fijan, proceso definido por el usario del corte corrige, la disposición, el planeamiento de la ruta, la simulación y el control comunes del corte. El poder que cortaba se podía ajustar con la velocidad que cortaba. El individuo tirar adentro y sacar velocidad podría ser fijado. También tiene biblioteca de proceso del material, que podría ahorrar todos los parámetros de proceso para el mismo material.



6) sistema neumático automático de la abrazadera

■La caja de control inalámbrica del PDA, afianza con abrazadera para agarrar una flojo y abrazadera dominantes.

■Dos rodillos de los bancos, fuerza bien-distribuida de la abrazadera, con una exactitud más alta cuando pequeño tubo del corte.

■La fuerza que se sostiene neumática de la abrazadera, grande y estable, tubo no suelta y no se desliza.

■la abrazadera neumática total de 220m m, abrazadera neumática total, no necesita cambiar las garras, fáciles actuar.

■Abrazadera doble del centro automático, abrazadera de la velocidad rápida para el rectángulo y tubos del óvalo. El tubo anormal de la forma necesita garras especiales de la abrazadera.



7) sistema de indicación ligero rojo

La luz roja coaxial se utiliza como el indicador para hacerlo simple ajustar el sistema óptico y más exacto para postular el punto de trabajo.



8) Sistema de enfriamiento

Se equipa el sistema de la refrigeración por agua y la temperatura podría ser indicada. El sistema de la refrigeración por agua comenzaría a trabajar automáticamente cuando la temperatura es más alta que el valor preestablecido y parar el trabajar automáticamente cuando la temperatura está debajo del valor preestablecido.



9) Extractor

El ventilador centrífugo quita el polvo para mantener un buen ambiente de trabajo y para reducir el daño a la seguridad y al equipo de los personales.



10) Abrazadera rotatoria

La abrazadera rotatoria puede el tubo Ф20mm-Ф220mm, tubos cuadrados 20mmx20mm- 160mmx160m m de la ronda del control máximo, con el grueso 12m m, la longitud 6000m m. El dispositivo favorable material se puede mantener estable durante mucho tiempo para trabajar.







Parámetros principales de la tecnología,



Nombre de la máquina		Cortadora del tubo del laser de la fibra del CNC
Modelo		CF6000220AL-3000W
poder del laser		2000w
fuente de laser		MAX/RAYCUS/IPG
Longitud de onda del laser		1070nm
Grueso de pared del tubo de Maxim Cutting	acero de carbono (O2)	12mm-14mm
	de acero inoxidable (N2)	6mm-8m m
	Hoja de aluminio	5mm-6m m
	Hoja de cobre amarillo	3m m

Material de sobra mínimo	150m m
Tubo que afianza modo con abrazadera	automático
Modo de alimentación del tubo	automático
Modo del cargo de fideicomisario	automático
Material conveniente del tubo	Tubo redondo Tubo cuadrado Tubo rectangular
Cortar la gama de tubo redondo	D20mm - D220mm
Cortar la gama de tubo cuadrado	20x20m m - 160x160m m
Máxima que corta velocidad	100m/min (según los materiales)
Aceleración máxima	1.0G
formatos gráficos apoyados	Cad, software de CorelDraw, DXF/DWG/PLT
El viajar del eje x	0-6000m m
El viajar del eje de Y	0-450m m

El viajar del eje de Z	200m m
la exactitud de coloca de nuevo	±0.03mm/m
exactitud del eje de la posición X/Y	±0.05mm/m
poder de la máquina	350V-420V/50Hz
Peso de la máquina	5500kg
Dimensiones	9800x1400x2400m m
