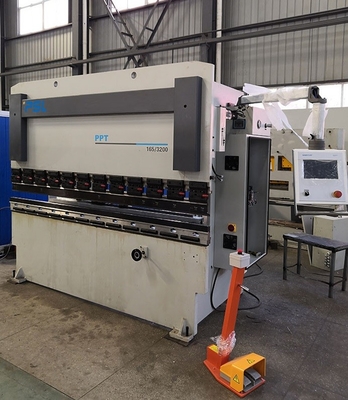

dobladora serva hidráulica el 10ft del CNC del freno de la prensa de la barra de la torsión 165t

Freno hidráulico de la prensa hidráulica del CNC de la dobladora del servo de la barra de la torsión de PPT (k) (CNC)





  Características principales de esta máquina:



Aspecto simple y hermoso;



Operación fácil y ajuste del mantenimiento, simple y confiable;

Utilice el control de sistema mecánico simple, eficaz y exacto de la sincronización forzada;

El espolón es movido paralelamente torciendo el eje de la torsión para alcanzar la sincronización de proceso;

A través de la parada mecánica para alcanzar el grado de terminación;

Se controla numéricamente.



















Funciones principales del freno de la prensa:



1. 1.   Este freno de la prensa es diseño automatizado adoptado de la tecnología de LVD. El marco, el espolón y a otras partes importantes analizan el software de análisis del elemento finito de ANSYS para asegurar la fuerza y la racionalidad estructural del bastidor.





1,2.   El marco adopta la estructura de soldadura integral, y la rigidez de la máquina-herramienta es buena.



1,3.   Los materiales de Q235-B se utilizan para los paneles de pared, placas verticales de la mesa de trabajo y placas del desplazamiento.



1,4.   Cuando las piezas grandes son extremo soldado con autógena, la soldadura al arco sumergida será adoptada para la soldadura a tope automática. Al soldar con autógena, vuelque la soldadura en ambos lados para reducir el soldar con autógena de la deformación. La soldadura estará libre de socava, del agujero de aire, de la grieta y de otros defectos de soldadura. Detección del defecto de la conducta después de soldar con autógena.



1,5.   El proceso de envejecimiento de recocido de alta temperatura del tratamiento se adopta para que las piezas grandes eliminen la tensión de soldadura y aseguren la exactitud y la estabilidad de piezas procesadas.



1,6.  El trabajar a máquina del bastidor adopta el método que trabaja a máquina de fijación con abrazadera de una sola vez de taladro grande del piso y de centro del fresadora y móvil del pórtico de mecanización para asegurar la exactitud que trabaja a máquina de piezas.





2. cilindros:

2. 1.  El bloque de cilindro se forja integralmente con el acero 45# y tiene suficientes rigidez y fuerza. Después de forjar y de formar, con la prueba no destructiva, asegúrese de que el material no tiene ningún defecto tal como estructura floja, y con proceso de recocido para eliminar la tensión interna y para asegurar la estabilidad del material.

2. 2.  La barra de pistón y culata se hacen de 45# forjaron de acero y normalizado para asegurar para mejorar propiedades mecánicas completas.



3.    La barra de la torsión forzó la sincronización mecánica, balanza del tapón del límite con la alta precisión Y-AXIS.



4. Adopt integró el sistema de control hidráulico, más confiable y fácil para el mantenimiento.

las opciones particulares de la instalación permiten obtener especialmente los niveles de ruidos moderados ambos en las máquinas de la capacidad media. Sobrecargue la protección del desbordamiento se equipa al sistema hydráulico, que no puede asegurar ninguna salida, y el nivel de aceite se puede leer o considerar directamente.





5.    El indicador trasero es soldado con autógena por la estructura de acero y tiene alta rigidez. Es conducido por el motor servo, el tornillo de la bola y la guía linear para asegurar la operación de la alta precisión. Los fingeres del detrás-indicador tienen alto paralelismo y ajuste rápido en guider linear.


6.    Remuneración de la desviación de la tabla,

La mesa de trabajo convexa ajustable integral puede obtener longitud exacta de la remuneración de la desviación en general.





7.    La herramienta superior especial se cabe con la fijación con abrazadera rápida diseñada para doblar las placas de acero inoxidables finas.

V-dado 4-way con diversas aberturas





8.    Pedal del pie con la parada de emergencia.



9.    Cubierta delantera del espolón con la lámpara para encenderse.



10.   Regulador del CNC para el freno de la prensa hidráulica: Delem DA41T, Estun E300T, EASYCAT TP10s

Este el regulador puede controlar solamente dos AXIS-x servo y Y, y la tabla crwoning.

la función programada del Multi-trabajo-paso puede alcanzar una operación automática y una colocación contnuous o los procedimientos de varias fases, así como un ajuste de precisión automático para las posiciones del tapón posterior y del bloque de deslizamiento;











Funciones o piezas opcionales,



1.   Los movimientos delanteros de los partidarios suavemente en guider linear a lo largo de la mesa de trabajo adentro hacia la derecha o hacia la izquierda, también se pueden ajustar hacia arriba y hacia abajo.



2. regulador SNC53 del CNC para controlar más axises con los motores servos (X, Y1, Y2, R, Z1, Z2)



3. motorizó la remuneración de coronación mecánica de la desviación de la tabla)) ajustada por el regulador del CNC.



4. haz del Detrás-indicador con el guider linear doble para mover los fingeres fácilmente.



5. fingeres manuales del detrás-indicador arriba/abajos (R-AXIS).



5. actualizaciones del motor principal al motor servo.



6. protector seguro del laser.



7. la garganta de la profundidad puede subir hasta 500m m o más.



8. Fijación con abrazadera hidráulica automática de la herramienta superior























   Componentes principales:



Modelo opcional	Fabricante	Observaciones
Sistema del CNC	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(Opcional) (Opcional)
Sistema hydráulico	Válvulas electromagnéticas principales	Rexroth PRIMERO
Lacres	cilindros	MERKEL NOK
Indicador trasero	Motor servo   Tornillo de la bola + guider linear	EASTCAT Taiwán
Bomba de aceite	Bomba de aceite interna del engranaje	Allead Soleado
Alimentación principal	Motor de CA Motor servo	Wanbang VEICHI	(Opcional)
Tabla de trabajo	Tabla de coronación manual Tabla de coronación mecánica motorizada	PSL PSL	Opcional
Seguridad	Cercas de acero de los lados del frente dos Protección segura trasera del sensor	PSL	(Opcional)
Brazo de apoyo delantero	Brazo de ayuda simple fijo los brazos de ayuda montaron en guía linear	PSL	(Opcional)
Voltaje	380V/50HZ	PSL	Modificado para requisitos particulares
Componente eléctrico	Retransmisión de Schneider, contactor	Schneider
Interruptor de pie	Interruptor vertical coreano de Kaikun	Kaikun coreano
Deptj de la garganta	400m m 400-600m m (opcional)	PSL





PPT (K) parámetros principales de la serie.





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
KN de la presión nominal	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Anchura plegable milímetro del tablero	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Espaciamiento de columna milímetro	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Movimiento milímetro del resbalador	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Distancia milímetro del ajuste del resbalador	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Distancia entre el resbalador y la tabla milímetro	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Profundidad milímetro de la garganta	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Anchura milímetro de la mesa de trabajo	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Conducción de la velocidad mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Velocidad de trabajo mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Velocidad de vuelta mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Kilovatio del poder del motor	3	3	3	3	4	4	4	5,5	5,5	5,5	7,5	7,5	11	11
Peso neto de la máquina-herramienta kilogramo	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Bloque posterior que espacia el milímetro	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Volumen L del depósito de gasolina	63	63	109,5	63	109,5	130,8	130,8	130,8	130,8	130,8	130,8	130,8	164,7	164,7
Longitud total milímetro del tamaño	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Dimensiones milímetro	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Tamaño alto milímetro del aspecto	2149	el an o 80	el an o 80	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
