Datos del producto:
Pago y Envío Términos:
|
| Condición: | nuevo | nombre: | Dobladora hidráulica llena del perfil |
|---|---|---|---|
| Tipo: | W24S-16, prensa de batir del perfil | Uso: | tubería de acero que dobla, doblez del carbono del tubo de los SS |
| El material/el metal procesó: | perfiles del acero de carbono, acero inoxidable, aluminio | Tipo de la máquina: | Dobladora hidráulica llena de Rolls |
| Materia prima: | Balanceo de /tube/pipe/ de los perfiles, barra de acero | Servicios adicionales: | Perfila trabajando a máquina, tubo redondo que forma, |
| Automatización: | Eléctrico, hidráulico | Poder: | Eléctrico, hidráulico |
| Diámetro del rodillo superior: | 150m m | Diámetro del molde: | 350m m |
| Tubo redondo de doblez: | 76x4.5m m, | Velocidad de doblez: | 5 m/min |
| Presión del sistema hydráulico: | 19.5MPa | Motor principal: | 7.5kw |
| Voltaje: | 220V/380V/415V/440V/customized, 380V/50HZ/3phase 220V/60HZ/3phase | Color: | /OEM modificado para requisitos particulares, azul |
| Dimensión: | 1000 * 800 * 1600m m | Servicio post-venta proporcionado: | Ingenieros disponibles mantener la maquinaria en ultramar, soporte técnico video, ayuda en línea |
| Garantía: | 1 año | ||
| Resaltar: | dobladora del perfil del CNC,dobladora del perfil de aluminio del CNC,dobladora del perfil hidráulico |
||

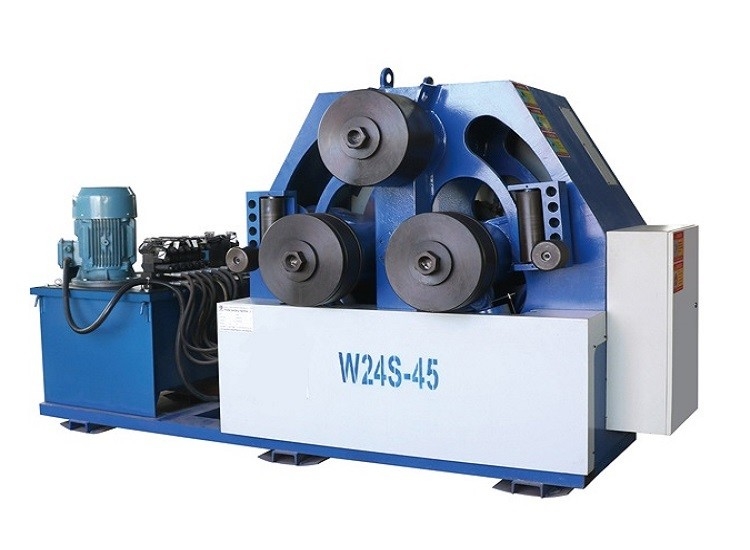

Prensa de batir del perfil de la serie de W24S del tubo hidráulico lleno de la dobladora
• 1 sistema de los rollos endurecidos y de tierra estándar (acero especial)
• Todos los rollos planetarios/engranaje – impulsado por motor hidráulico
• el lado endurecido triaxial apoya con el movimiento delantero-al revés hidráulico y el movimiento mecánico del up-down y de derecha a izquierda
• Las ayudas laterales son convenientes para la pierna de doblez del hierro de ángulo en - pierna hacia fuera
• Panel de control portátil
• Operación horizontal y vertical
• Cuerpo construido del acero tensión-aliviado
• Protección contra sobrecarga en sistemas hidráulicos y eléctricos
• Rollos inferiores hidráulicamente ajustables con la lectura digital
Proceso de trabajo:
Paso 1:
el rodillo del lado derecho en la posición del más bajo, el rodillo del lado izquierdo y rodillo principal para afianzar el pedazo del trabajo con abrazadera firmemente.
Step2:
la elevación del rodillo del lado derecho lentamente y comenzar a rodar. El pre-doblez realizó entre el rodillo principal y el rodillo del lado izquierdo.
step3:
rodillo del lado izquierdo que cae, y al mismo tiempo, la elevación del rodillo del lado derecho. Alimente la placa en el rodillo del lado izquierdo, los tres rodillos comienzan a rodar al mismo tiempo y el pre-doblez realiza entre el rodillo principal y el rodillo del lado derecho.
Paso 4:
termine el pre-doblez y la rueda.
Capacidad de proceso:
|
Ángulo, doblez interno
|
Tamaño de Max.section | 70x8m m |
|
Ángulo, doblez externo
|
Tamaño de Max.section | 80x8m m |
|
Canal, doblez externo
|
Tamaño del canal | 12# |
|
Canal, doblez interno |
Tamaño del canal | 12# |
| Placa, doblando completamente | Tamaño de Max. Section | 150x25m m |
| Placa, doblez vertical | Diámetro de Max. Section. | 75x16m m |
| Doblez del tubo | Tamaño de Max. Section | 76x4.5m m |
| Doblez de Rod | Tamaño de Max. Section | 52m m |
| Doblez cuadrado | Tamaño de Max. Section | 60x4m m |
Parámetros técnicos principales,
|
Parámetro técnico:
|
W24S
|
||||||
|
6
|
16
|
30
|
45
|
75
|
100
|
||
|
Molde de doblez del perfil (máximo)
|
6
|
16
|
30
|
45
|
75
|
100
|
|
|
Velocidad que arrolla (m/min)
|
6
|
5
|
|||||
|
Rindiendo el límite de hoja Matal (mpa)
|
S=250
|
||||||
 |
Perfil milímetro (máximo)
|
40*5
|
70*8
|
80*8
|
90*10
|
100*10
|
120*12
|
|
Diámetro de doblez (minuto) milímetro
|
800
|
1000
|
1200
|
1500
|
2000
|
2500
|
|
|
Perfil (minuto) milímetro
|
20*3
|
30*3
|
35*3
|
36*5
|
38*4
|
40*5
|
|
|
Diámetro de doblez (minuto) milímetro
|
400
|
550
|
560
|
600
|
600
|
720
|
|
|
|
Perfil milímetro (máximo)
|
50*5
|
80*8
|
90*10
|
100*10
|
120*12
|
140*16
|
|
Diámetro de doblez (minuto) milímetro
|
800
|
1000
|
1100
|
1300
|
1600
|
1800
|
|
|
Perfil (mezcla) milímetro
|
20*3
|
30*3
|
35*3
|
36*5
|
38*4
|
45*5
|
|
|
Diámetro de doblez (minuto) milímetro
|
400
|
550
|
500
|
600
|
700
|
760
|
|
|
|
槽钢型号
|
8
|
12
|
16
|
20
|
25
|
28
|
|
Diámetro de doblez (minuto) milímetro
|
600
|
800
|
800
|
1000
|
1100
|
1700
|
|
|
|
Material
|
8
|
12
|
16
|
20
|
25
|
28
|
|
Diámetro de doblez (minuto) milímetro
|
700
|
900
|
1000
|
1150
|
1600
|
1700
|
|
|
|
Perfil milímetro (máximo)
|
100*18
|
150*25
|
180*25
|
200*30
|
220*40
|
250*40
|
|
Diámetro de doblez (minuto) milímetro
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
|
|
Perfil milímetro (máximo)
|
50*12
|
75*16
|
90*20
|
100*25
|
110*40
|
120*40
|
|
Diámetro de doblez (minuto) milímetro
|
500
|
760
|
800
|
1000
|
1100
|
1300
|
|
|
|
Perfil milímetro (máximo)
|
42*4
|
76*4.5
|
89*5
|
89*8
|
114*5
|
159*5
|
|
Diámetro de doblez (minuto) milímetro
|
500
|
750
|
900
|
900
|
1200
|
2000
|
|
|
|
Perfil milímetro (máximo)
|
38
|
52
|
62
|
75
|
85
|
90
|
|
Diámetro de doblez (minuto) milímetro
|
450
|
600
|
600
|
800
|
1000
|
1100
|
|
|
|
Perfil milímetro (máximo)
|
45*3
|
60*4
|
70*4
|
80*6
|
90*8
|
100*10
|
| Diámetro de doblez (minuto) milímetro |
750
|
900
|
1000
|
1200
|
1600
|
2000
|
|
