Centro de mecanización de aluminio del CNC de la protuberancia de aluminio automática de la cortadora

Centro de mecanización de aluminio de las placas de circular de la máquina de aluminio automática el aserrar

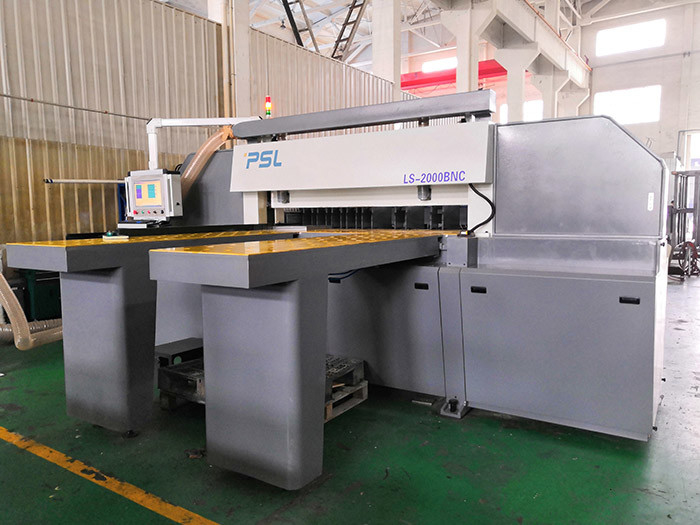

Nombre de la máquina: Máquina que asierra de aluminio automática

Modelo: LS-2000BNC

▲Unión del personal del LS en nombre de los modelos de máquina de aluminio semiautomáticos de la compañía que asierran. Representante

▲2000 tamaños de aluminio de las sierras,

▲BNC en nombre de automático.

Este dispositivo es aplicable al aluminio de la hoja que corta, al cobre, y a los paneles compuestos.



Parámetros técnicos principales



Espec. /model		LS-2000BNC
Efficary	Longitud de corte	3800m m
	Anchura de corte	2000m m
	Altura que corta máxima	200m m
	Altura máxima de la cuchilla	220m m
Hoja de sierra	La tubería vio el motor	18.5KW
	Diámetro principal de la cuchilla	Ø550mm
	La tubería vio el diámetro de la base del eje.	Ø 38m m
	Velocidad del eje	4000 r/min
Asiento de la sierra	Motor del inversor que viaja	1.5KW
	Velocidad delantera	Máximo 9 m/min
	Velocidad posterior	Máximo 17 m/min
	Motor servo de alimentación auto	CA 3KW
	Presión de aire	≥5.0 kg/cm2
	Altura de la tabla	1050 milímetros
	Dimensiones totales	4300×7500×1770
	Voltaje	380V/50Hz





Características mecánicas:



▲Pantalla de la operación del tacto:



    1. tipo del tacto pantalla de la operación de 10 pulgadas.



    2. los sistemas múltiples de bancos de trabajo se pueden poner al mismo tiempo para facilitar el cambiar durante aserrar.



   3. función de entrada de la bota.



   4. función de la uno mismo-detección de la falta.





Base de fijación con abrazadera y de alimentación de la placa del Al.:



1.  Los carriles de la cama a ambos lados de la base de alimentación de la abrazadera se componen de haces de acero soldados con autógena. Los carriles de guía cromo-plateados duros en un lado y los carriles de guía planos en el otro lado se hacen juego con los engranajes y las impulsiones de la fila del engranaje, y la regla magnética se hace juego con el reductor y el motor servo diario de dos kilovatios para la colocación de conducción exacta y rápida. La velocidad máxima es 6 m/min.





▲Estructura comprimida del haz:



1. adopte la estructura integral del haz de la presión, estante de engranaje y la colocación del cilindro, conduce uniformemente el haz de la presión para subir y para apretar el material de hoja. La presión se distribuye uniformemente a ambos lados de la línea de centro que corta. Cuando la tira de goma está instalada en la parte inferior del haz de la presión para evitar presionar, la superficie del objeto del trabajo se presiona para asegurar la calidad que corta exacta.





Asiento de la sierra:



1. el diseño slideway linear paralelo puede reducir con eficacia la inercia móvil del asiento de la sierra, mejorar el funcionamiento liso del asiento gigante, y reducir con eficacia la oscilación del movimiento para alcanzar la mejor línea que corta exactitud.



2.  El motor principal de la sierra es 20HP (18,5 kilovatios). Su movimiento enorme adopta (1,5 kilovatios) el motor de la conversión de frecuencia 2HP para conducir con el reductor y los dientes de engranaje de la precisión reman. La tubería vio partidos arriba y abajo de la acción del cilindro del aceite, así que el aserrar es más potente, evitando el fenómeno del atasco y del machacamiento causado por la transmisión de cadena tradicional.



3. la hoja de sierra que corta la ubicación puede localizar automáticamente la posición que corta de levantamiento según la anchura del programa que corrige ajustes para comenzar a cortar.



4.  Un polvo tubular cuadrado que recoge el canal se arregla bajo el asiento de la sierra, y dos lados de la película para cubrirse y para extender al final del corte para asegurarse de que el polvo que recoge el canal alcanza el polvo más alto que recoge efecto.



5.  La velocidad que corta máxima del movimiento de la hoja de sierra es 6 m/min y 7 m/min. La velocidad que corta se puede ajustar por el botón del panel según la altura del objeto del corte, y la velocidad que corta se puede cambiar en tiempo real. Los usuarios pueden ajustar sus necesidades de la preferencia según la naturaleza de los objetos que cortan.





▲Banco de trabajo principal:



La tabla de trabajo principal es también una tabla flotante. Las gotas de cobre del flotador del aire se arreglan en el panel plateado cromo duro. Bajo condición de la durabilidad aumentada, el rendimiento laboral de la chapa superior del trabajador también se mejora.





▲Abrazaderas:



   1. configuración estándar del número de abrazaderas del trabajo: 8 PC de abrazaderas.



   2.  Cada abrazadera se equipa de un cilindro para tirar de la hoja del objeto de una manera de la palanca, de modo que cuando tira del objeto, pueda asegurarse de que           el material de funcionamiento afianza la hoja con abrazadera.



▲Hoja a prueba de polvo



La hoja a prueba de polvo segmentaria adopta la hoja plástica transparente, que puede refrenar con eficacia la eyección del polvo y alcanzar la función de la protección de la seguridad.



▲Configuración de la caja de control electrónico:



    1.  Todos los componentes electrónicos se compran de la fábrica original de Taiwán.



    2.  El conductor del motor servo y del servo es delta.



    3.  El convertidor de frecuencia es Taiwán Yingweiteng.



    4. los componentes electrónicos no necesitan el sistema de enfriamiento en absoluto. Para la popularización de componentes electrónicos, pueden ser comprados y ser substituidos por



        mercado sin la preocupación de la invasión del polvo, mientras se limpien y se mantengan regularmente.



▲Fuente de alimentación:



    1.  La fuente de alimentación es fuente trifásica industrial con un voltaje de 380V/50HZ.



▲Fuente de presión de aire:



    Utilice la presión de aire 5-6 kg/cm





▲Eliminación del polvo:



   1.  El proveedor proporciona el sistema del retiro del microprocesador del raspador, que está instalado en el lugar síncrono con la máquina que asierra para asegurar la función del retiro del microprocesador.





▲Equipo estándar:



    1.  Una hoja de sierra principal: hoja de sierra del carburo (especial para la placa de aluminio).



    2. abrazaderas del trabajo: 8pcs.



    3. tabla de alimentación flotante: 1800m m x 600m m x 2 sistemas.



    4.  La caja de herramientas contiene un sistema de herramientas.



    5.  La correa del motor principal de la sierra se arregla en la máquina.
