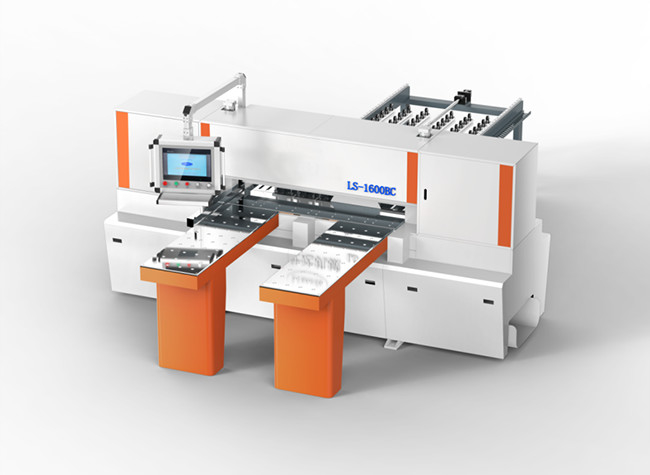

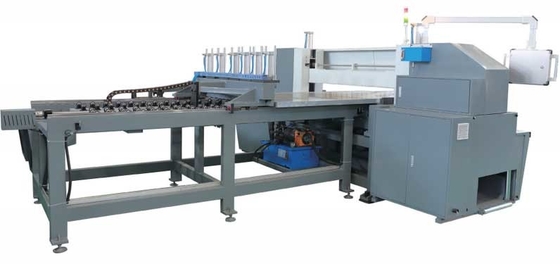

Tablero de los paneles circular de aluminio de la cortadora de la sierra del CNC del metal automático

Corte creativo del tablero de las placas del CNC de circular el aserrar de los paneles de aluminio de aluminio autos de la máquina







Características mecánicas:



▲Pantalla de la operación del tacto:



    1. tipo del tacto pantalla de la operación de 10 pulgadas.



    2. los sistemas múltiples de bancos de trabajo se pueden poner al mismo tiempo para facilitar el cambiar durante aserrar.



   3. función de entrada de la bota.



   4. función de la uno mismo-detección de la falta.





Base de fijación con abrazadera y de alimentación de la placa del Al.:



1.  Los carriles de la cama a ambos lados de la base de alimentación de la abrazadera se componen de haces de acero soldados con autógena. Los carriles de guía cromo-plateados duros en un lado y los carriles de guía planos en el otro lado se hacen juego con los engranajes y las impulsiones de la fila del engranaje, y la regla magnética se hace juego con el reductor y el motor servo diario de dos kilovatios para la colocación de conducción exacta y rápida. La velocidad máxima es 6 m/min.





Estructura comprimida del haz:



1. adopte la estructura integral del haz de la presión, estante de engranaje y la colocación del cilindro, conduce uniformemente el haz de la presión para subir y para apretar el material de hoja. La presión se distribuye uniformemente a ambos lados de la línea de centro que corta. Cuando la tira de goma está instalada en la parte inferior del haz de la presión para evitar presionar, la superficie del objeto del trabajo se presiona para asegurar la calidad que corta exacta.





Asiento de la sierra:



1. el diseño slideway linear paralelo puede reducir con eficacia la inercia móvil del asiento de la sierra, mejorar el funcionamiento liso del asiento gigante, y reducir con eficacia la oscilación del movimiento para alcanzar la mejor línea que corta exactitud.



2.  El motor principal de la sierra es 15HP (11 kilovatios). Su movimiento enorme adopta (1,5 kilovatios) el motor de la conversión de frecuencia 2HP para conducir con el reductor y los dientes de engranaje de la precisión reman. La tubería vio partidos arriba y abajo de la acción del cilindro del aceite, así que el aserrar es más potente, evitando el fenómeno del atasco y del machacamiento causado por la transmisión de cadena tradicional.







Banco de trabajo principal:



La tabla de trabajo principal es también una tabla flotante. Las gotas de cobre del flotador del aire se arreglan en el panel plateado cromo duro. Bajo condición de la durabilidad aumentada, el rendimiento laboral de la chapa superior del trabajador también se mejora.





Abrazaderas:



   1. configuración estándar del número de abrazaderas del trabajo: 4 PC de abrazaderas.



   2.  Cada abrazadera se equipa de un cilindro para tirar de la hoja del objeto de una manera de la palanca, de modo que cuando tira del objeto, pueda asegurarse de que           el material de funcionamiento afianza la hoja con abrazadera.





Hoja a prueba de polvo



La hoja a prueba de polvo segmentaria adopta la hoja plástica transparente, que puede refrenar con eficacia la eyección del polvo y alcanzar la función de la protección de la seguridad.





Configuración de la caja de control electrónico:



    1.  Todos los componentes electrónicos se compran de la fábrica original de Taiwán.



    2.  El conductor del motor servo y del servo es delta.



    3.  El convertidor de frecuencia es Taiwán Yingweiteng.





Fuente de alimentación:



    1.  La fuente de alimentación es fuente trifásica industrial con un voltaje de 380V/50HZ.



Fuente de presión de aire:



    Utilice la presión de aire 5-6 kg/cm





Eliminación del polvo:





Equipo estándar:



    1.  Una hoja de sierra principal: hoja de sierra del carburo (especial para la placa de aluminio).



    2. abrazaderas del trabajo: 4pcs.



    3. tabla de alimentación flotante: sistemas 1000m m x 600m m x 1.



    4.  La caja de herramientas contiene un sistema de herramientas.



    5.  La correa del motor principal de la sierra se arregla en la máquina.





Parámetros técnicos principales



Espec. /model		LS-1000BNC
Efficary	Longitud de corte	1800m m
	Anchura de corte	1000m m
	Altura que corta máxima	150m m
	Altura del máximo de la cuchilla	160m m
Hoja de sierra	La tubería vio el motor	11KW
	Diámetro principal de la cuchilla	Ø510mm
	La tubería vio el diámetro de la base del eje.	Ø 38m m
	Velocidad del eje	4000 r/min
Asiento de la sierra	Motor del inversor que viaja	1.5KW
	Velocidad delantera	Máximo 9 m/min
	Velocidad posterior	Máximo 17 m/min
	Motor servo de alimentación auto	CA 1.5KW
	Presión de aire	≥5.0 kg/cm2
	Altura de la tabla	950 milímetros
	Dimensiones totales	2800×3550×1680
	Voltaje	380V/50Hz
