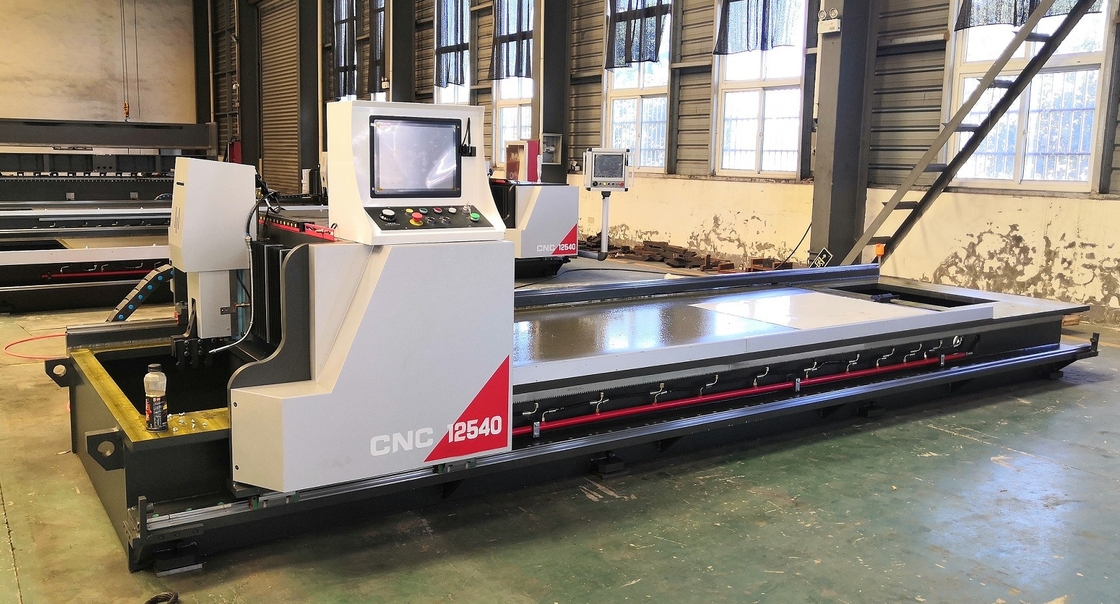

Cortador del surco del CNC de la tabla del pórtico que ranura la chapa

Chapa que ranura el V-corte del CNC de la tabla del pórtico que acanala la máquina

Introducción del tipo V-corte del pórtico,

• El marco de la máquina, haz adopta un diseño de soldadura de la estructura, la buena rigidez total, pequeña deformación.

• Se fija la base, el uso del engranaje helicoidal, impulsión del estante la mudanza del haz, cortando. El conductor servo ajusta velocidad, el proceso que corta es superficie que corta estable y eficiente, lisa.

• La máquina para CNC que trabaja a máquina, alta precisión, gama de proceso grande de cuatro ejes.

• La máquina se proporciona respectivamente la prensa de la presión y del extremo, fijación con abrazadera hidráulica, presión ajustable, prensa confiable.

• Esta máquina tiene la función del uno mismo que acepilla, después de un rato largo si la superficie no es lisa o defectuoso, puede utilizar del avión, hace que la máquina adquiere en conjunto un nuevo aspecto.

Las características de funcionamiento,

• Adelante y al revés el movimiento del tenedor de las placas (eje Y1), arriba y abajo (del movimiento del eje de Z) y (del movimiento delantero y trasero del eje Y2) del material de la prensa del extremo es controlado por el sistema del CNC, impulsión del motor servo de la CA, impulsión del tornillo de la bola, alta precisión de control, características de colocación exactas.

• El movimiento izquierdo y derecho (de X-AXIS) del haz es conducido por una velocidad serva de la unidad ajustable y el engranaje helicoidal y la impulsión del estante-y-piñón tienen las características de la capacidad de carga de alta velocidad y fuerte.

• El sistema clampinging hidráulico puede presionar adaptante el lado del objeto y el lado de alimentación según diversos gruesos, que es una de las medidas eficaces para asegurar la precisión y la repetibilidad de proceso.

• El aire comprimido/el agua que sopla y sistema de enfriamiento no sólo evita que la basura que corta rasguñe la superficie del objeto, pero también mejora la vida de los cuchillos.

• La máquina del V-corte utiliza 3 cuchillos a la ranura del proceso “V”, así que la cantidad que corta se distribuye uniformemente y la deformación del objeto se reduce.

Parámetros técnicos principales,

Instrucción principal de las piezas,
