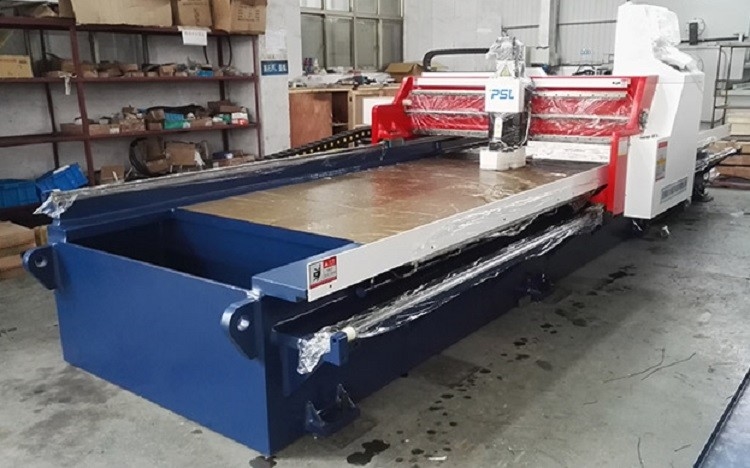

Máquina que ranura de acero inoxidable del V-surco hidráulico horizontal del CNC de la hoja del carbono
Descripciones de la máquina,
Este equipo es completamente máquina serva del V-surco del CNC para la hoja de metal.
Adopta el regulador avanzado del CNC y el diseño innovador con las ventajas de la alta precisión de proceso, operación simple, ningún ruido, ninguna vibración y así sucesivamente.
Es ampliamente utilizado en el V-surco de la chapa, el U-surco y el otro proceso irregular del surco (placa inoxidable incluyendo de acero, de aluminio, de aluminio, cobre, acero de carbono, y otras placas especiales).
Particularly.It es aplicable al proceso del V-surco de la chapa antes de doblar.
Característica principal y función especial,
1. El biselar disponible;
2. Disponible para acanalar a partir de un lado de placa para terminar, y también para comenzar el corte en otro lado;
3. La distancia mínima del lado de la placa a la primera línea del surco es 6m m;
4. El tamaño mínimo de la placa a acanalar es 100x100m m;
5. El acanalar a partir de un punto a otro punto exactamente;
6. Ahorro de energía;
7. Protección del medio ambiente.
Las características de funcionamiento,
1,1 el marco y el haz son todo de la máquina que ranura de la chapa encajonados. Después de diseño finito de la optimización del elemento, la soldadura completamente de acero se modera para eliminar la tensión residual.
1,2 la máquina que ranura de la hoja de metal V adopta Taiwán EASYCAT o regulador del industrial-control de SYNTEC y sistema servo a circuito cerrado: fácil, flexible, rápido, eficiente y de poco ruido.
1,3 el regulador del CNC, operación lleno-automática favorable, 3 cuchillas puede correr simultáneamente mejora perceptiblemente la eficacia que acanala.
1,4 V de acero inoxidable que acanala la máquina con 4 hachas del control (hachas de X, de Y1, de Y2, de Z), el dispositivo hidráulico de la abrazadera de sujeción, el pórtico y el tenedor de herramienta para hacer movimiento ida-vuelta junto al trabajar.
tornillo de la bola del uso de la máquina de 1,5 V-surcos y carril de guía resistente del rodillo.
1,6 esta máquina equipada del sistema lubricante automático: desgaste bajo, muy bien procesando, asegurando exactitud que trabaja a máquina y altas características de la reacción dinámica.
1,7 el aire comprimido/el agua que sopla y sistema de enfriamiento no sólo evita que la basura que corta rasguñe la superficie del objeto, pero también mejora la vida de los cuchillos.
Parámetros técnicos principales,
| Gama del grueso para que placa sea procesada |
0.6mm-4m m (acero inoxidable) |
| Gama del grueso para que placa sea procesada |
0.6mm-4m m (acero de carbono) |
| El máximo procesó profundidad cada vez |
0.6m m |
| Profundidad procesada máxima |
2.5m m |
| Longitud para que placa sea procesada |
6000m m |
| Velocidad de la anchura |
1250m m |
| Tipo distancia mínima de V del margen del canal |
6m m |
| Velocidad que corta delantera |
0-70m/min |
| Velocidad de vuelta del eje x |
0-70m/min |
| Sistema de unidad mínimo del eje de Y |
0,01 milímetros |
| Exactitud de colocación mínima del eje de Y |
±0.05mm |
| Sistema de unidad mínimo del eje de Z |
0,01 milímetros |
| Colocación de exactitud |
±0.05mm |
| Movimiento del eje de Z |
50m m |
| inversor de X-AXIS/motor servo |
5.5KW |
| Motor servo del eje de Z |
1KW |
| Y1, motor servo del eje Y2 |
1KW |
| Sistema hydráulico |
1.5KW/8L/10MPa |
| Cuchillo |
3sets |
| 1500*4000 |
8500mm*2350mm*1700m m |
| Presión neumática |
6Map-8Map |
| Peso |
12.5T |
| Alimentación principal |
380V/50HZ/3Phase |
Instrucción principal de las piezas,
| Sistema del CNC |
Taiwán SYNTEC o ESAYCAT
19" pantalla LCD táctil de HD
|
| Unidades servas (X, Y, Z) |
EASYCAT Taiwán
DELTA Taiwán
|
| Sistema de enfriamiento |
Bomba de enfriamiento de la niebla del agua |
| Cuchillo |
Cabeza del cuchillo de la aleación de la Corea del Sur |
| Tornillo de la bola |
TBI Taiwán |
| Guía linear |
HIWIN Taiwán |
| Engranaje y estante |
YYC Taiwán |
| Sistema hydráulico |
Marca de Taiwán |
| Cables de alambre |
Alemania IGUS |
| Aparatos eléctricos de la baja tensión |
Schneider |
| Interruptor limitado |
Marca de Japón o de Alemania
|
