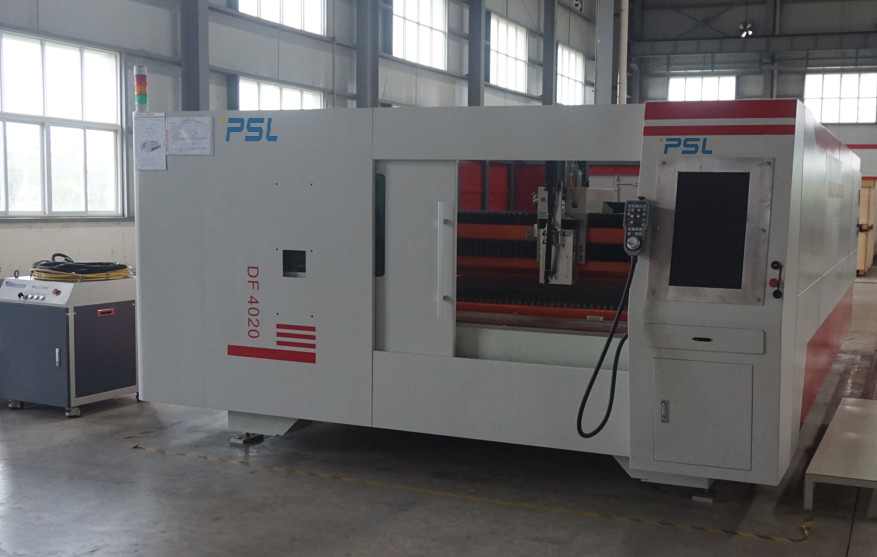

Cortadora de escritorio del laser de la fibra del CNC con la tabla del intercambio
Industrias del uso
La cortadora del laser de la fibra es ampliamente utilizada en la fabricación de las letras del metal, mercancías de la cocina, haciendo publicidad de letras, chapa que procesa, las piezas de los metales los componentes y, los objetos de hierro, chasis, los estantes y los gabinetes procesando, los artes del metal, metal Art Ware, corte del panel del elevador, hardware, las piezas de automóvil, los componentes electrónicos, los letreros, etc….
Materiales aplicables para la cortadora del laser
El laser de la fibra que corta el equipo es conveniente para corte de metales con la hoja de acero inoxidable, de acero suave/la placa de carbono, la placa de acero de aleación, la hoja de acero de la primavera, placa del hierro, placa galvanizada, la placa de aluminio, la hoja de cobre, la placa de cobre amarillo del hoja, de bronce, placa de oro, la placa de plata, placa del titanio, hoja de metal, placa de metal, etc….
Características técnicas principales del cortador del laser de la tabla del intercambio,
el l los lados superiores y más bajos del material es conveniente, un lado está cargando y el otro está descargando, y 2-3 personas con los maquinistas del CNC pueden realizar la fabricación del equipo.
l Reduzca la pérdida de la “herramienta” durante el proceso de producción.
l Puede ser puesto al día y ser actualizado otra vez en base de la plataforma que corta original, y de la cubierta protectora cerrada puede ser modificado, que pueden ser cerrada para la producción y procesar, con la contaminación cero y el ruido ambiental bajo.
la producción sin contacto y el proceso del l, el laser cortando la energía y la velocidad del movimiento pueden ser ajustados, que pueden realizar
variedad de producción y de proceso.
l es bueno para la orientación, comunica con el sistema del CNC, y es bueno para la operación real.
el l ahorra tiempo y rendimiento laboral del aumento.
el l de acuerdo con instrucciones de control de la orden, toma vueltas para intercambiar la tabla de funcionamiento.
el l acorta el cargamento y tiempo de la descarga de la chapa, de tal modo mejorando eficacia de la producción.
Parámetros principales de la tecnología,
| Nombre de la máquina |
Cortadora del laser de la fibra del CNC de la tabla del intercambio |
| Modelo |
FCLD4020-4000W |
| poder del laser |
4000w |
| fuente de laser |
MAX/RAYCUS/IPG |
| Longitud de onda del laser |
1070nm |
|
Maxim Cutting Thickness
|
acero de carbono (O2) |
18mm-20mm |
| de acero inoxidable (N2) |
10mm-12mm |
| Hoja de aluminio |
6mm-8m m |
| Hoja de cobre amarillo |
5m m |
| Máxima que corta velocidad |
120m/min (según los materiales) |
| Aceleración máxima |
1.2G |
| Inestabilidad de la energía |
≤el2% |
| formatos gráficos apoyados |
Cad, software de CorelDraw, DXF/DWG/PLT |
| Área que corta |
4000×2000 |
| El viajar del eje x |
4000 |
| El viajar del eje de Y |
2000m m |
| El viajar del eje de Z |
250m m |
| la exactitud de coloca de nuevo |
±0.03mm/m |
| exactitud del eje de la posición X/Y |
±0.03mm/m |
| Peso de carga máximo del banco de trabajo |
2000KG |
| poder de la máquina |
350V-420V/50Hz |
| Peso de la máquina |
6500kg |
| Dimensiones |
10600x3350x2500m m |
Componentes principales,
| Nombre |
Breve descripción |
Marca de país |
| Laser de la fibra |
IPG2000W |
MAX/RAYCUS/IPG |
| Sistema óptico |
RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Cabezal cortador del Autofocus |
El corte especial va a de fibra óptica |
WSX/Raytools/Precitec |
| Sistema de enfriamiento dedicado |
Sistema doble de la circulación, tubo del titanio del intercambio de calor, sobre alarma de la temperatura, protección del flujo |
Wuhan Hanli/Tongfei |
| Sistema de transmisión mecánico |
Tren de alta velocidad de alta precisión de Taiwán Hiwin
Estante y piñón de Taiwán YYC (helicoidales)
|
Taiwán Hiwin
Taiwán YYC
|
| Sistema de la desaceleración |
INNOWELLE-FIEDLER/Alpha |
Alemania |
| Válvula proporcional |
SMC |
Japón |
| Instalación eléctrica |
Schneider/ABB |
Francia |
| Seguimiento del sistema del sensor |
Inducción automática de la alta precisión, exactitud 0,1 milímetros |
Shangai CYPCUT |
| Sistema informático |
PC industrial especial para el laser |
Taiwán Yanxiang |
| X-AXIS |
Unidad SERVA |
Yaskawa/Fuji, Japón
Delta, Taiwán
|
| Y-AXIS |
Unidad SERVA
|
Yaskawa/Fuji, Japón
Delta, Taiwán
|
| Z-AXIS |
Unidad SERVA |
Yaskawa/Fuji, Japón
Delta, Taiwán
|
| Cortar software |
CNC profesional que corta software |
Shangai CYPCUT |
| Software de la jerarquización |
CypNest |
Shangai FSCUT |
| I / Tarjeta de O |
32 puntos |
CYPCUT |
| Regulador de voltaje |
Opcional |
China |
| Cortadora |
Pórtico de la precisión
Tabla del intercambio
|
Fabricante |
| Regulador de la fuente de alimentación |
|
Fabricante |
