Chapa 3015/4020/6025 Raycus IPG MAX Laser de la cortadora del laser de la fibra del CNC de la tabla del intercambio
Descripción de producto,
Las ventajas más grandes de la ayuda de la máquina le de elegir el más conveniente:

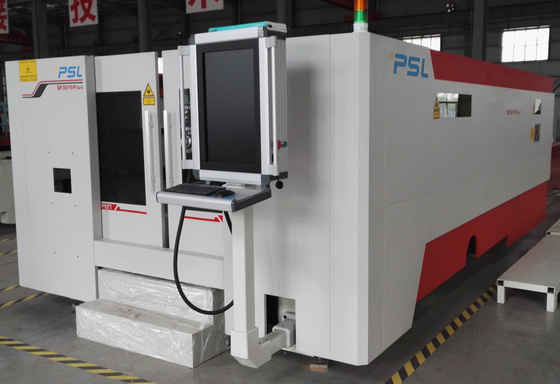

Esta cortadora del laser es una cortadora completamente incluida del laser de la fibra con una tabla del intercambio.
El diseño cerrado lleno-protegido asegura la seguridad del proceso.
La tabla paralela estable del intercambio ahorra costes laborales y mejora el proceso de eficacia.
Tiene las ventajas de la velocidad del corte rápido, buenas cortando efecto, gastos de explotación bajos, y buena capacidad de proceso estable.
El rango de potencia disponible del laser es 1000W-30000W.
Características técnicas del cortador del laser de la tabla del intercambio,
1. diseño completamente protegido e incluido, más respetuoso del medio ambiente
La máquina entera se protege completamente y diseño cerrado, seguro y respetuoso del medio ambiente, ninguna contaminación, conforme a estándares internacionales del ergonomicsand. La máquina tiene funciones de cuidado de la seguridad múltiple tales como alarma anormal del laser, cortando la alarma anormal, la alarma de la presión baja del gas, la alarma anormal del refrigerador, el etc., para asegurar el corte estable y seguro de la máquina.
2. pórtico de aluminio sacado Aviación-grado
Adopta una estructura del pórtico, un diseño ligero, aluminio sacado aeroespacial-grado de las aplicaciones, y se acaba después del tratamiento artificial del envejecimiento y de la solución. El pórtico tiene calidad del rigidez, superficial, y integridad excelentes. También tiene funcionamiento dinámico excelente y es conducente al corte de alta velocidad.
3. cabezal cortador del laser del Auto-foco
La máquina se equipa de una cabeza del laser de la concentración automática, el foco puede ser ajustado automáticamente, y la operación es simple, conveniente, rápida y exacta. Acorte el tiempo de perforación, mejore la calidad de perforación, el corte de alta velocidad, y el tiempo de ahorro.
4. Software de funcionamiento CYPCUT
●El rastro y el coordenada del corte de la exhibición en tiempo real están disponibles
●Disfruta de la alta capacidad del anti-atasco así como de la alta exactitud de control
●Equipado del sistema servo digital terminado
●Es bien capaz del autoexamen, uno mismo-adaptabilidad
●Proceso de procesamiento por lotes por lotes rápido del cambio y del fichero
●. Se ocupa de programas pronto
●Es bien capaz de la protección del antivirus
●Función automática del borde de la búsqueda
●Función trasera del punto de desempate
●Función posterior
●función de la pídola
●corte Borde-compartido
●La ayuda varía códigos
●El movimiento es constante
●Funcione de corrigen código
●Límite suave, funciones de la alarma
●El sistema responde rápidamente
5. Sistema inteligente del retiro de polvo de la división
El sistema inteligente nuevamente actualizado del retiro de polvo de la división tiene un diseño más razonable del retiro de polvo, que aumenta con eficacia el efecto de la ventilación y del retiro de polvo y prolonga la vida de servicio del equipo
Parámetros principales de la tecnología,
| Nombre de la máquina |
Cortadora del laser de la fibra del CNC de la tabla del intercambio |
| Modelo |
DF6020-6000W |
| poder del laser |
6000w |
| fuente de laser |
MAX/RAYCUS/IPG |
| Longitud de onda del laser |
1070nm |
|
Maxim Cutting Thickness
|
acero de carbono (O2) |
22mm-25m m |
| de acero inoxidable (N2) |
12mm-14mm |
| Hoja de aluminio |
8mm-10m m |
| Hoja de cobre amarillo |
6m m |
| Máxima que corta velocidad |
120m/min (según los materiales) |
| Aceleración del máximo |
1.2G |
| Inestabilidad de la energía |
≤el2% |
| formatos gráficos apoyados |
Cad, software de CorelDraw, DXF/DWG/PLT |
| Área que corta |
6000×2000 |
| El viajar del eje x |
6000 |
| El viajar del eje de Y |
2000m m |
| El viajar del eje de Z |
250m m |
| la exactitud de coloca de nuevo |
±0.03mm/m |
| exactitud del eje de la posición X/Y |
±0.03mm/m |
| Peso de carga máximo del banco de trabajo |
2500KG |
| poder de la máquina |
350V-420V/50Hz |
| Peso de la máquina |
9500kg |
| Dimensiones |
12800x3850x2600m m |
Componentes principales,
| Nombre |
Breve descripción |
Marca de país |
| Laser de la fibra |
IPG2000W |
MAX/RAYCUS/IPG |
| Sistema óptico |
RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Cabezal cortador del Autofocus |
El corte especial va a de fibra óptica |
WSX/Raytools/Precitec |
| Sistema de enfriamiento dedicado |
Sistema doble de la circulación, tubo del titanio del intercambio de calor, sobre alarma de la temperatura, protección del flujo |
Wuhan Hanli/Tongfei |
| Sistema de transmisión mecánico |
Tren de alta velocidad de alta precisión de Taiwán Hiwin
Estante y piñón de Taiwán YYC (helicoidales)
|
Taiwán Hiwin
Taiwán YYC
|
| Sistema de la desaceleración |
INNOWELLE-FIEDLER/Alpha |
Alemania |
| Válvula proporcional |
SMC |
Japón |
| Instalación eléctrica |
Schneider/ABB |
Francia |
| Seguimiento del sistema del sensor |
Inducción automática de la alta precisión, exactitud 0,1 milímetros |
Shangai CYPCUT |
| Sistema informático |
PC industrial especial para el laser |
Taiwán Yanxiang |
| X-AXIS |
Unidad SERVA |
Yaskawa/Fuji, Japón
Delta, Taiwán
|
| Y-AXIS |
Unidad SERVA
|
Yaskawa/Fuji, Japón
Delta, Taiwán
|
| Z-AXIS |
Unidad SERVA |
Yaskawa/Fuji, Japón
Delta, Taiwán
|
| Cortar software |
CNC profesional que corta software |
Shangai CYPCUT |
| Software de la jerarquización |
CypNest |
Shangai FSCUT |
| I / Tarjeta de O |
32 puntos |
CYPCUT |
| Regulador de voltaje |
Opcional |
China |
| Cortadora |
Pórtico de la precisión
Tabla del intercambio
|
Fabricante |
| Regulador de la fuente de alimentación |
|
Fabricante |
Nuestro servicio
Con en 2 años bajo uso normal y mantenimiento, si algo es incorrecto con la máquina, usted conseguirá el recambio gratis. Los años de 2, usted conseguirá el recambio en el precio de costo. Usted también conseguirá el soporte técnico y el servicio todo el curso de la vida.
Soporte técnico
1. Soporte técnico por el teléfono, el correo electrónico, Wechat o el whatsapp/Skype 24 horas en línea.
2. Manual de la versión y vídeo ingleses amistosos de la operación.
3. Ingeniero disponible mantener la maquinaria en ultramar.
