la cortadora del laser de la fibra del metal del CNC de 8000W 6000w 4000w cerró la tabla doble del intercambio

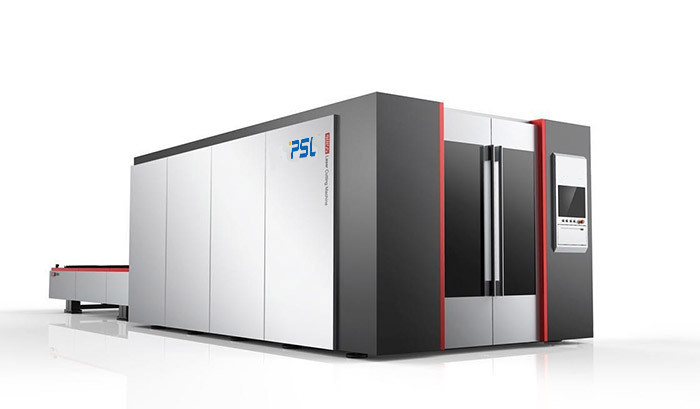

Cortadora doble cerrada del laser de la fibra del CNC de la tabla del intercambio 1000W-30000W







Breve introducción de cortadora del laser de la fibra,



La cortadora del laser de la fibra del CNC de la serie de GF6020plus es un producto manufacturado por nuestra compañía según estándares internacionales de la exportación. Esta serie de productos es el modelo preferido en la industria del tratamiento de materiales del metal, con la capacidad fuerte del corte, la velocidad del corte “que vuela”, estabilidad ultraalta, proceso de alta calidad, extremadamente - los gastos de explotación bajos y adaptabilidad ultraalta.



El producto adopta la estructura doble de la impulsión del pórtico, que tiene las características de la estructura estable, de la buena rigidez y de la velocidad. La velocidad de colocación de las solas hachas de X y de Y puede alcanzar más el de 100m/mínimo al mismo tiempo, la aceleración doble de la impulsión hace la aceleración máxima de X y las solas hachas de Y alcanzan 1.2G.



La cama del producto es una estructura soldada con autógena integral, que ha sido envejecimiento tratado por muchas veces, y tiene las ventajas de la buena reacción dinámica. En términos de transmisión, se equipa de los mecanismos de transmisión de alta precisión y eficientes tales como carril de guía linear de alta precisión, parte integrante de alta precisión del reductor y del engranaje, moliendo el estante y así sucesivamente, con buena rigidez y la alta precisión, para asegurar la operación de alta precisión a largo plazo del equipo.



El producto adopta el laser uno mismo-desarrollado de la fibra y tiene capacidad y eficacia que cortan fuertes. Es una cortadora de alta tecnología de gama alta del laser de la fibra que integra el corte del laser, la maquinaria de la precisión, la tecnología del control numérico y otras tecnologías avanzadas.



Industrias del uso

La cortadora del laser de la fibra es ampliamente utilizada en la fabricación de las letras del metal, mercancías de la cocina, haciendo publicidad de letras, chapa que procesa, las piezas de los metales los componentes y, los objetos de hierro, chasis, los estantes y los gabinetes procesando, los artes del metal, metal Art Ware, corte del panel del elevador, hardware, las piezas de automóvil, los componentes electrónicos, los letreros, etc….



Materiales aplicables

El laser de la fibra que corta el equipo es conveniente para corte de metales con la hoja de acero inoxidable, de acero suave/la placa de carbono, la placa de acero de aleación, la hoja de acero de la primavera, placa galvanizada, la placa de aluminio, la hoja de cobre/de Brozne, placa de oro, la placa de plata, placa del titanio, hoja de metal/placa, etc….





Función especial de la cortadora de fibra óptica del laser,



1. movimiento de la pídola

El movimiento de la pídola mejora cortar eficacia



2. siguiente rápido de la altura de la respuesta

El sistema siguiente altamente sensible se asegura de que la boca no entre en contacto con con los materiales de proceso en curso de corte de alta velocidad



3. ajuste de alta velocidad de la cuesta del poder del laser de la respuesta

Asegure la calidad que corta de esquinas y de esquinas agudas



4. perforación del ajuste de la cuesta

La función del ajuste de la cuesta de la perforación del laser se puede fijar para mejorar la calidad de perforación



5. corte faltado detrás

Se permite al operador volver a tiempo cuando el cortar perdido se encuentra para asegurar la integridad del objeto



6. trabajando a máquina en cualquier posición

Se permite comenzar al revés a trabajar a máquina en cualquier posición respecto al dibujo que trabaja a máquina



7. continuación del punto de desempate

Permite la reanudación rápida del proceso del lugar interrumpido en caso de la interrupción o de la parada accidental del proceso



8. remuneración de la interpolación

Interpolación linear/circular y ranurar la función de la remuneración para asegurar el índice del producto final de cortar el objeto



9. Perforación del vuelo

En curso de cortar las placas finas, no hay pausa, que mejora perceptiblemente la eficacia que corta



10. marca sólida del laser

En la placa cortada, las marcas pueden ser marcadas después de cortar, que es conveniente para la gestión de producción



11 búsqueda del borde/detección de borde automáticas

Puede calcular automáticamente el ángulo incluido entre la placa y los coordenadas de la máquina-herramienta, y el proceso la placa en el sistema coordinado giratorio, eliminando el proceso tradicional de calibrar la placa; El cabezal cortador se puede colocar en la posición apropiada del borde de la placa, y su posición y dirección se pueden detectar automáticamente, de modo que el operador pueda ajustar automáticamente según la placa



12.  Representación gráfica potente/el corregir

La supervisión en línea de cortar la trayectoria puede dibujar gráficos que trabajan a máquina simples y hacer modificaciones simples en los gráficos







Parámetros principales de la tecnología,



Nombre de la máquina		Cortadora del laser de la fibra del CNC de la tabla del intercambio
Modelo		GF6020-6000W
poder del laser		6000w
fuente de laser		MAX/RAYCUS/IPG
Longitud de onda del laser		1070nm
Maxim Cutting Thickness	acero de carbono (O2)	22mm-25m m
	de acero inoxidable (N2)	12mm-15mm
	Hoja de aluminio	8mm-10m m
	Hoja de cobre amarillo	6m m

Máxima que corta velocidad	100-140m/min (según los materiales)
Aceleración máxima	1.2G
Inestabilidad de la energía	≤el2%
formatos gráficos apoyados	Cad, software de CorelDraw, DXF/DWG/PLT
Área que corta	6000×2000
El viajar del eje x	6000
El viajar del eje de Y	2000m m

El viajar del eje de Z	250m m
la exactitud de coloca de nuevo	±0.03mm/m
exactitud del eje de la posición X/Y	±0.03mm/m
Peso de carga máximo del banco de trabajo	2500KG
poder de la máquina	350V-420V/50Hz
Peso de la máquina	11500kg
Dimensiones	14600x3550x2600m m









Componentes principales,



Nombre	Breve descripción	Marca de país
Laser de la fibra	IPG2000W	MAX/RAYCUS/IPG
Sistema óptico	RAYCUS/IPG	MAX/RAYCUS/IPG
Cabezal cortador del Autofocus	El corte especial va a de fibra óptica	WSX/Raytools/Precitec
Sistema de enfriamiento dedicado	Sistema doble de la circulación, tubo del titanio del intercambio de calor, sobre alarma de la temperatura, protección del flujo	Wuhan Hanli/Tongfei
Sistema de transmisión mecánico	Tren de alta velocidad de alta precisión de Taiwán Hiwin Estante y piñón de Taiwán YYC (helicoidales)	Taiwán Hiwin Taiwán YYC
Sistema de la desaceleración	INNOWELLE-FIEDLER/Alpha	Alemania
Válvula proporcional	SMC	Japón



Instalación eléctrica	Schneider/ABB	Francia
Seguimiento del sistema del sensor	Inducción automática de la alta precisión, exactitud 0,1 milímetros	Shangai CYPCUT
Sistema informático	PC industrial especial para el laser	Taiwán Yanxiang
X-AXIS	Unidad SERVA	Yaskawa/Fuji, Japón Delta, Taiwán
Y-AXIS	Unidad SERVA	Yaskawa/Fuji, Japón Delta, Taiwán
Z-AXIS	Unidad SERVA	Yaskawa/Fuji, Japón Delta, Taiwán
Cortar software	CNC profesional que corta software	Shangai CYPCUT

Software de la jerarquización	CypNest	Shangai FSCUT
I / Tarjeta de O	32 puntos	CYPCUT
Regulador de voltaje	Opcional	China
Cortadora	Pórtico de la precisión Tabla del intercambio	Fabricante
Regulador de la fuente de alimentación		Fabricante
