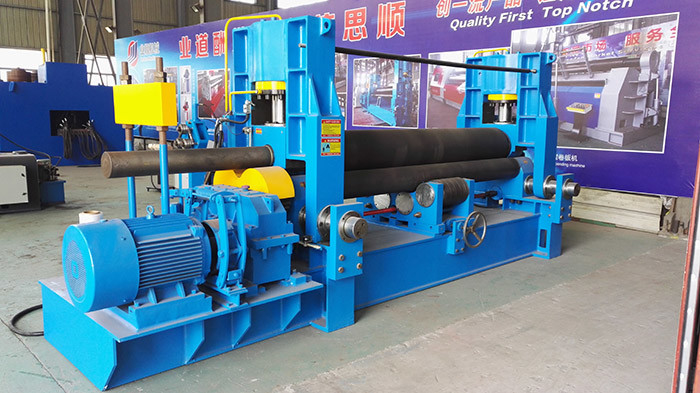

Universal superior del rodillo del CNC de la hoja de la laminación de los rodillos hidráulicos de la máquina 3

Prensa de batir de doblez de la chapa hidráulica universal 3-Rollers del CNC del Superior-rodillo

Descripción de esta prensa de batir de la placa,

La máquina es una clase de prensa de batir de la hoja hidráulica de 3 rodillos, que está para rodar la placa a la forma redonda.

A la prebenda aunque el movimiento horizontal del rodillo superior;

Hay una dislocación relativa a los rodillos más bajos. Las impulsiones del motor y del reductor los dos rodillos más bajos al redondear. Debido a la elevación de los rodillos más bajos es constante, así que es conveniente alimentar y actuar.

El estante el derribar es tipo hidráulico diseño.

Estructura y piezas principales,

Este equipo compuso del bastidor del trabajo, dispositivo del rollo superior, dispositivo de la impulsión principal, abajo del dispositivo del rollo, dispositivo lateral del rollo, dispositivo el vuelco, sistema hydráulico (piezas), sistema de la electricidad (piezas), y lubrica el dispositivo.

Dispositivo del rollo superior:
La impulsión ascendente del engranaje del rodillo de la tubería para dar vuelta, los extremos del soporte de rodadura SP-1, impulsión-lado con la llave plana, del engranaje de impulsión principal y conectar el dispositivo para transferir el esfuerzo de torsión, extremidad-lado con la protección del acero. El material del rodillo ascendente es 42CrMo, calor que endurece es HB220-300.

dispositivo de la impulsión principal:
Por el motor hidráulico, engranaje de reducción de velocidad tres, esfuerzo de torsión de la transmisión al rodillo ascendente. Este dispositivo incluye los motores y la caja de engranajes de reducción de velocidad. La fuente de alimentación está según el requisito de cliente

Abajo del dispositivo del rodillo:
Abajo el rodillo apoya debajo del transporte, de los soportes del cojinete a ambos lados del estante montado dentro de la pista, de la parte inferior del pistón y del cilindro conectado. El llevar en el líquido bajo presión puede subir y caer a lo largo del carril, según el tamaño de la barra empujada, se ajuste la placa de acero debajo del rodillo que afianza la fuerza con abrazadera requerida por la válvula de control de presión del sistema hydráulico. La adición de los rodillos abajo de más bajos puede rodar el ajuste, mejora la exactitud del producto bajo mismo material que la aleación 45# de acero, tratamiento térmico de la calidad del rollo que endurece es HB220-300

Dispositivo lateral del rodillo:
Lado del rodamiento de rodillos en el pedestal que lleva radial, concerniente ambos lados del estante montado dentro de la pista, de la parte inferior del pistón y del cilindro del aceite conectado. Llevando en el líquido bajo presión, puede ser inclinado hacia arriba y hacia abajo a lo largo del carril, el tamaño de la barra de pistón de la fuerza empujada según las necesidades de la placa de acero por la válvula de control de presión del sistema hydráulico se ajuste. El acero de aleación lateral de la calidad del rollo, tratamiento térmico que endurece es HB220-280.

Dispositivo el vuelco:
Dispositivo el vuelco con el cilindro, las bisagras rasgadas apagado y la conducción del aceite volcada en un avión del rodamiento de rodillos volcado para quitar productos.

Datos técnicos,

Componentes de Deatailed:
1. Alimentación principal: Siemens eléctrico
2. Elementos electrónicos principales: Siemens Alemania o Schneider Francia;
3. Axletree: transporte autoalineador de la Doble-fila
4. Motor principal: Siemens hizo en China
5. PLC programable del regulador de la lógica: OMRON, Japón
6. Válvulas hidráulicas: YUKEN, Taiwán
7. Bomba de engranaje: hecho en China Taiwán;
8. Rodillo del trabajo: Material del rodillo del trabajo con acero de aleación 42CrMo.
9. Sistema del indicador digital: Pantalla táctil del delta

Transductor 10: OMRON, hecho en Japón
11. Sistema lubricante automático: Junta Chino-japonesa, que tiene alarma del bloque

Características principales

• Aviones de doblez especiales, control numérico.
• HMI (interfaz de máquina humano), operación inteligente.
• la Uno mismo-compensación, sola actúa, eficacia, seguro alto y conveniente.
• Muchos modelos para la opción, modelo de control numérico económico, TC automatizaron control numérico.
• Con la función del cono rodante.

Especificaciones de las series de W11S,
