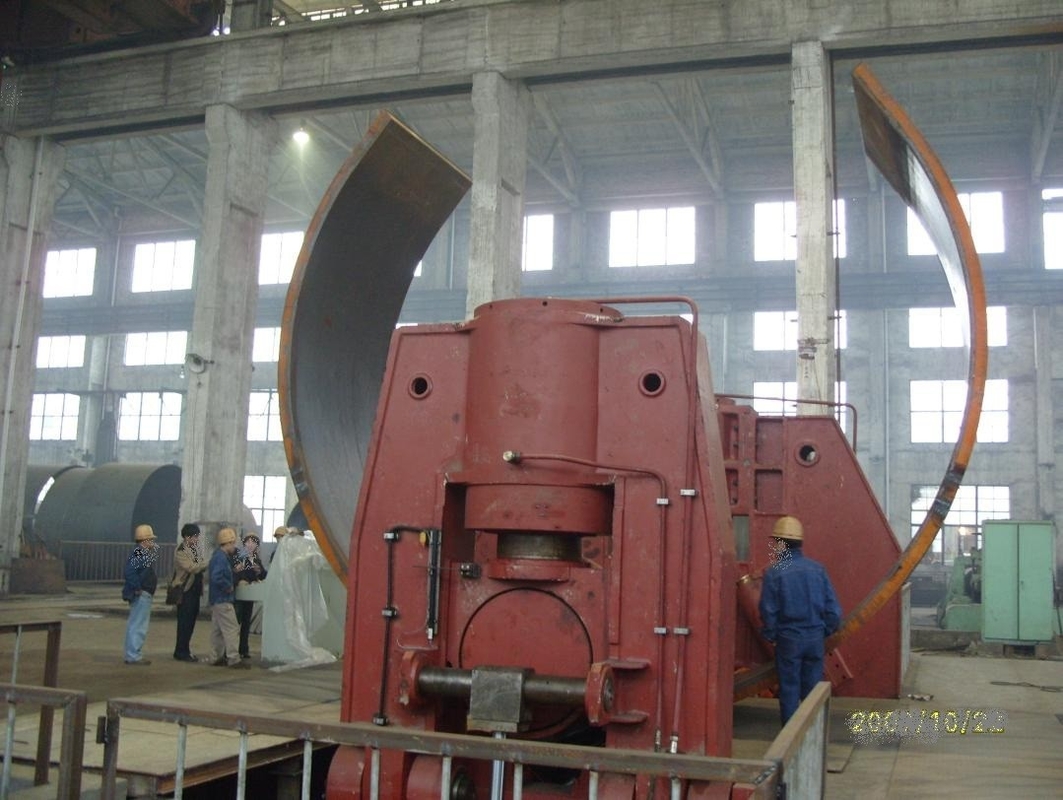

Chapa prensa de batir de baja horizontal grande de la placa hidráulica del CNC 3-Rollers de 120m m * de 3200m m
Descripción de esta prensa de batir de la placa,
la dobladora variable de la centro-distancia hidráulica del tres-rollo de 120x3200m m es una dobladora de la placa hidráulica de 3 rollos que puede las placas de la prebenda y los productos gruesos grandes y medianos del rollo de diversas dimensiones.
Este modelo es diferente del modelo tradicional porque cada uno de sus rodillos más bajos puede moverse independientemente horizontalmente, puede producir cualquier echada requerida, y su rodillo superior motor-montado puede moverse verticalmente. Debido a las diversas geometrías producidas por estos rodillos, la dobladora de la placa de 3 rollos se puede utilizar con las máquinas de forma diamantada o asimétricas como sea necesario. La posibilidad de aumentar la distancia entre los rodillos más bajos determina: Solamente un equipo de la fabricación de metal puede ser equivalente a la función de máquinas múltiples, que amplía el alcance de la conversión.
Parámetros técnicos,
| Anchura máxima del tablero del rollo |
W11SNC-120x3200 |
| La longitud de rollos de trabajo |
3200m m |
| Grueso máximo de la placa |
120m m (rindiendo límite de la placa de acero 245Mpa) |
| Max. Thickness del pre-doblez |
11m m (rindiendo límite de la placa de acero 245Mpa) |
| Diámetro superior del rodillo |
Φ960mm |
| un diámetro más bajo de los rodillos |
Φ600mm |
| Distancia entre dos rodillos más bajos |
1100m m |
| Presión de la fuerza del rodillo de Uppoer |
1800tons |
| Presión del sistema hydráulico |
25MPa |
| Conducción de velocidad |
3.6m/min |
| Motor principal |
160KW |
| Motor hidráulico |
75KW |
| Motor móvil |
18.5KW |
| Dimensiones |
8880*4360*4950m m |
| Peso |
145000kg |
| PLC |
Siemens |
| Sistema hydráulico |
Yuken, Rexroth |
| Elementos eléctricos |
Siemens, alemán; Schneider Francia
|
La prensa de batir de la placa de acero ofrece,
- Excelente rendimiento y operación fácil. Con la función de pre-doblez del extremo de la placa, la placa de metal se puede cargar al mismo tiempo, y el extremo de la placa pre-que dobla y que forma del rollo del objeto puede ser terminado sin el torneado de la cabeza.
- El control del CNC, el rodillo superior que levanta y que baja adopta la detección del sensor de la dislocación, pantalla LED puede observar directamente la dislocación de trabajo del rodillo superior.
- El rollo más bajo del trabajo es conducido para moverse por el pistón hidráulico del cilindro horizontal del aceite.
- Protección contra sobrecarga •- Tres sistemas de salida digital, representación visual la posición del rollo del trabajo.
- Cabezal invertido hidráulico para la descarga fácil del cilindro rodante.
- Consola móvil independiente, fácil actuar.
- Marco de acero soldado con autógena y alivio de tensión total.
- Todos los rollos del trabajo se forjan del acero de alta calidad y son sometidos a un tratamiento térmico e inducción endurecidos.
- El dispositivo del cono-balanceo de la prensa de batir de la placa.
- Sistema hidráulico de la balanza •- Sistema de trabajo de dos velocidades.
- Fabricó de acuerdo con estándares de seguridad de la EC y tiene certificación del CE.
- Todos los componentes eléctricos y hydráulicos están de marcas bien conocidas.
Especificaciones de las series de W11SNC,
|
Tipo
|
Rodillo superior y añadir toneladas de la presión
|
la placa más grande milímetro grueso
|
longitud milímetro de la placa
|
Diámetro milímetro del rodillo
|
Haga el diámetro milímetro del objeto
|
espaciamiento del Centro-a-centro de rodillos más bajos milímetro
|
Motor
kilovatio
|
|
|
Extremo
|
Central
|
Impulsión
|
La presión del aceite
|
|
W11S-45*3000
|
540
|
40
|
45
|
3000
|
590
|
340
|
610
|
55
|
22
|
|
W11S-40*4000
|
540
|
35
|
40
|
4000
|
630
|
340
|
610
|
55
|
22
|
|
W11S-36*5000
|
540
|
30
|
36
|
5000
|
670
|
340
|
610
|
55
|
22
|
|
W11S-32*6000
|
540
|
28
|
32
|
6000
|
700
|
340
|
610
|
55
|
22
|
|
W11S-55*3000
|
610
|
45
|
55
|
3000
|
620
|
360
|
650
|
75
|
30
|
|
W11S-45*4000
|
610
|
40
|
45
|
4000
|
660
|
360
|
650
|
75
|
30
|
|
W11S-40*5000
|
610
|
32
|
40
|
5000
|
700
|
360
|
650
|
75
|
30
|
|
W11S-36*6000
|
610
|
30
|
36
|
6000
|
730
|
360
|
650
|
75
|
30
|
|
W11S-60*3000
|
690
|
50
|
60
|
3000
|
650
|
380
|
700
|
75
|
30
|
|
W11S-50*4000
|
690
|
45
|
50
|
4000
|
700
|
380
|
700
|
75
|
30
|
|
W11S-45*5000
|
690
|
38
|
45
|
5000
|
740
|
380
|
700
|
75
|
30
|
|
W11S-40*6000
|
690
|
35
|
40
|
6000
|
760
|
380
|
700
|
75
|
30
|
|
W11S-70*3000
|
850
|
60
|
70
|
3000
|
710
|
420
|
780
|
75
|
37
|
|
W11S-55*4000
|
850
|
50
|
55
|
4000
|
750
|
420
|
780
|
90
|
37
|
|
W11S-50*5000
|
850
|
42
|
50
|
5000
|
790
|
420
|
780
|
90
|
37
|
|
W11S-45*6000
|
850
|
38
|
45
|
6000
|
820
|
420
|
780
|
90
|
37
|
|
W11S-75*3000
|
930
|
65
|
75
|
3000
|
740
|
440
|
820
|
90
|
37
|
|
W11S-60*4000
|
930
|
55
|
60
|
4000
|
780
|
440
|
820
|
90
|
37
|
|
W11S-55*5000
|
930
|
45
|
55
|
5000
|
820
|
440
|
820
|
90
|
37
|
|
W11S-50*6000
|
930
|
42
|
50
|
6000
|
850
|
440
|
820
|
90
|
37
|
|
W11S-80*3000
|
1050
|
70
|
80
|
3000
|
770
|
460
|
880
|
90
|
37
|
|
W11S-65*4000
|
1050
|
60
|
65
|
4000
|
810
|
460
|
880
|
90
|
37
|
|
W11S-60*5000
|
1050
|
50
|
60
|
5000
|
850
|
460
|
880
|
90
|
37
|
|
W11S-55*6000
|
1050
|
45
|
55
|
6000
|
890
|
460
|
880
|
90
|
37
|
|
W11S-85*3000
|
1150
|
75
|
85
|
3000
|
800
|
480
|
920
|
110
|
45
|
|
W11S-70*4000
|
1150
|
65
|
70
|
4000
|
840
|
480
|
920
|
110
|
45
|
|
W11S-65*5000
|
1150
|
55
|
65
|
5000
|
890
|
480
|
920
|
110
|
45
|
|
W11S-60*6000
|
1150
|
50
|
60
|
6000
|
930
|
480
|
920
|
110
|
45
|
|
W11S-100*3000
|
1350
|
90
|
100
|
3000
|
860
|
480
|
920
|
110
|
45
|
|
W11S-80*4000
|
1350
|
75
|
80
|
4000
|
900
|
520
|
1000
|
110
|
45
|
|
W11S-70*5000
|
1350
|
65
|
70
|
5000
|
940
|
520
|
1000
|
110
|
45
|
|
W11S-65*6000
|
1350
|
60
|
65
|
6000
|
980
|
520
|
1000
|
110
|
45
|
|
W11S-115*3000
|
1600
|
100
|
115
|
3000
|
900
|
560
|
1080
|
132
|
55
|
|
W11S-100*4000
|
1600
|
85
|
100
|
4000
|
940
|
560
|
1080
|
132
|
55
|
|
W11S-125*3000
|
1800
|
110
|
125
|
3000
|
960
|
600
|
1120
|
160
|
75
|
|
W11S-110*4000
|
1800
|
95
|
110
|
4000
|
990
|
600
|
1120
|
160
|
75
|
|
