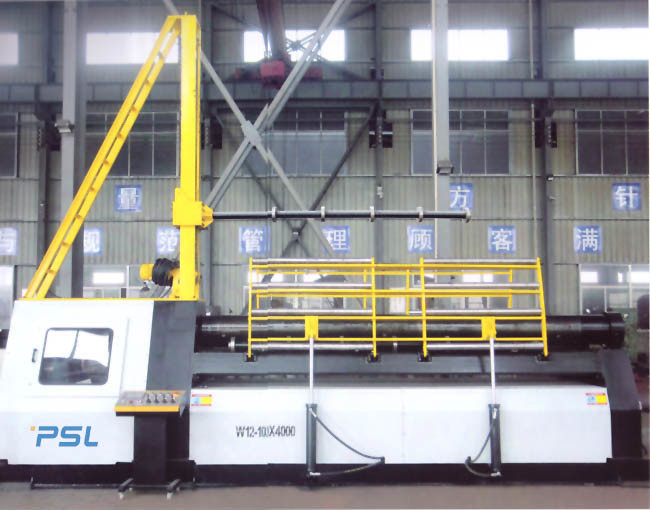

prensa de batir hidráulica de la hoja de metal de la dobladora de la placa de la prensa de batir de la placa del CNC 4-rollers
Característica principal:
La dobladora de la placa del cuatro-rodillo del CNC tiene la función de pre-doblar el extremo de la hoja. La máquina tiene cuatro rollos del trabajo. Los rollos del trabajo son uno de los componentes más importantes de la dobladora de la placa de 4 rodillos. La calidad y el funcionamiento del rollo del trabajo directamente afectar a la vida de servicio y a la exactitud rodante de la prensa de batir de la placa de 4 rodillos.
Material: el acero de aleación 42CrMo, apagando y moderando el tratamiento hace el alcance HB241-260, propiedades mecánicas completas, resistencia de la fuerza del rollo del trabajo de desgaste de alta resistencia, fuerte, conveniente para el trabajo de la alto-carga, vida de servicio larga. La dislocación de elevación es controlada por los sensores y el PLC, nivelado automáticamente, y exhibido en la pantalla.
las prensas de batir de la placa 4-roller con los pesos del mandíbula de 12x4000m m, 20x2000m m, y 60x3000m m son acogidas con satisfacción extensamente por los clientes. Con un alto nivel técnico, funciones completas, alta precisión, y una operación conveniente, una dobladora de la placa de 4 rollos es un modelo ideal para la ronda del balanceo, el arco, el cono, y los objetos especial-formados.
Las características principales,
Los rodamientos de rodillos esféricos muy durables se utilizan en cada rodillo de 4 dobladoras de la placa del rollo.
El diseño interno del transporte ajustable del centro permite que soporte la desviación y la inclinación de la barra del rodillo. La actividad plegable evita que la fuerza reversa dañe el rodillo de la placa de 4 rollos cuando está fijando la fuerza externa.
El sistema de control del rodillo de la placa de 4 rollos adopta el regulador programable del PLC. El sistema tiene ajustes del parámetro, corregir de datos, buenas alarmas, memoria del poder-apagado, el interfaz antropomecánico, la exhibición de situación, el cálculo en tiempo real, el almacenamiento de fichero, la depuración, el modo manual, el modo de control de programa, corregir del fichero, autoexamen de la falta, el juicio inteligente de los errores de funcionamiento, y otras funciones de la protección.
El sistema hydráulico del diseño de la dobladora de la placa de 4 rollos asegura la limpieza del sistema con los filtros de aceite de la succión y de las devoluciones del aceite. También equipado de un dispositivo de reaprovisionamiento de combustible centralizado.
El marco que inclina se equipa de un cilindro que inclina, la cabeza que inclina puede ser inclinada y vertical. El torneado y el reajuste del cuerpo que lleva de torneado se equipan de un dispositivo que entrelaza. El movimiento puede ser reanudado después de que el cuerpo que lleva sea el reset, que desempeña un papel en la protección de la seguridad.
El rodillo de la placa de 4 rollos adopta una base integral, que es fuerte en rigidez. El marco y la base se sueldan con autógena y se procesan con el tratamiento de envejecimiento de recocido que eliminan la tensión interna y mejorar la precisión de la dobladora. La estructura entera de la dobladora de la placa de 4 rollos se compone de unidades de creación, que es hermosa en forma y más conveniente para el mantenimiento.
Estructura principal de la máquina:
Configuración de la prensa de batir de la placa hidráulica,
Elementos electrónicos principales: Schneider Francia;
Axletree: Doble-fila Alemania que lleva autoalineadora
Motor principal: Siemens Alemania eléctrica
PLC programable del regulador de la lógica: Productos de OMRON de Japón
Sistema hydráulico: Bosch – Rexroth Alemania, o YUKEN Taiwán
Bomba de Oill: Soleado de los E.E.U.U.;
Rodillo del trabajo: Material del rodillo del trabajo con acero de aleación 42CrMo.
Sistema del indicador digital: Delta de la pantalla táctil
Transductor: OMRON, Japón
Sistema lubricante automático: Junta Chino-japonesa, que tiene alarma del bloque
Especificaciones técnicas principales,
| Tipo |
Grueso
(milímetro)
|
grueso de Pre-doblez (milímetros) |
Longitud de
Rodillos (milímetros)
|
Placa
fuerza de producción
(Mpa)
|
Diámetro del rollo superior (milímetros) |
Diámetro de bobinas más inferiores
(milímetro)
|
Diámetro de los rollos laterales (milímetros) |
Poder del motor (kilovatios) |
| W12-4×2000 |
4 |
3,5 |
2050 |
245 |
160 |
140 |
120 |
3 |
| W12-6×2000 |
6 |
5 |
2050 |
245 |
190 |
170 |
150 |
4 |
| W12-8×2000 |
8 |
6,5 |
2050 |
245 |
210 |
190 |
170 |
5,5 |
| W12-10×2000 |
10 |
8 |
2050 |
245 |
230 |
210 |
190 |
7,5 |
| W12-12×2000 |
12 |
10 |
2050 |
245 |
270 |
250 |
210 |
11 |
| W12-16×2000 |
16 |
13 |
2050 |
245 |
300 |
270 |
220 |
11 |
| W12-20×2000 |
20 |
16 |
2050 |
245 |
330 |
300 |
240 |
11 |
| W12-25×2000 |
25 |
20 |
2050 |
245 |
360 |
330 |
250 |
15 |
| W12-30×2000 |
30 |
25 |
2050 |
245 |
390 |
360 |
300 |
18,5 |
| W12-35×2000 |
35 |
28 |
2050 |
245 |
430 |
390 |
330 |
22 |
| W12-40×2000 |
40 |
32 |
2050 |
245 |
460 |
420 |
360 |
30 |
| W12-45×2000 |
45 |
36 |
2050 |
245 |
510 |
460 |
390 |
37 |
| W12-50×2000 |
50 |
40 |
2050 |
245 |
550 |
510 |
420 |
45 |
| W12-4×2000 |
4 |
3,5 |
2550 |
245 |
190 |
170 |
150 |
4 |
| W12-6×2500 |
6 |
5 |
2550 |
245 |
210 |
190 |
170 |
5,5 |
| W12-8×2500 |
8 |
6,5 |
2550 |
245 |
230 |
210 |
190 |
7,5 |
| W12-10×2500 |
10 |
8 |
2550 |
245 |
270 |
250 |
210 |
11 |
| W12-12×2500 |
12 |
10 |
2550 |
245 |
300 |
270 |
220 |
11 |
| W12-16×2500 |
16 |
13 |
2550 |
245 |
330 |
300 |
240 |
11 |
| W12-20×2500 |
20 |
16 |
2550 |
245 |
360 |
330 |
250 |
15 |
| W12-25×2500 |
25 |
20 |
2550 |
245 |
390 |
360 |
300 |
18,5 |
| W12-30×2500 |
30 |
25 |
2550 |
245 |
430 |
390 |
330 |
22 |
| W12-35×2500 |
35 |
28 |
2550 |
245 |
460 |
420 |
360 |
30 |
| W12-40×2500 |
40 |
32 |
2550 |
245 |
510 |
460 |
390 |
37 |
| W12-45×2500 |
45 |
36 |
2550 |
245 |
550 |
510 |
420 |
45 |
| W12-4×3000 |
4 |
3,5 |
3100 |
245 |
210 |
190 |
170 |
5,5 |
| W12-6×3000 |
6 |
5 |
3100 |
245 |
230 |
210 |
190 |
7,5 |
| W12-8×3000 |
8 |
6,5 |
3100 |
245 |
270 |
250 |
210 |
11 |
| W12-10×3000 |
10 |
8 |
3100 |
245 |
300 |
270 |
220 |
11 |
| W12-12×3000 |
12 |
10 |
3100 |
245 |
330 |
300 |
240 |
11 |
| W12-16×3000 |
16 |
13 |
3100 |
245 |
360 |
330 |
250 |
15 |
| W12-20×3000 |
20 |
16 |
3100 |
245 |
390 |
360 |
300 |
18,5 |
| W12-25×3000 |
25 |
20 |
3100 |
245 |
430 |
390 |
330 |
22 |
| W12-30×3000 |
30 |
25 |
3100 |
245 |
460 |
420 |
360 |
30 |
| W12-35×3000 |
35 |
28 |
3100 |
245 |
510 |
460 |
390 |
37 |
| W12-40×3000 |
40 |
32 |
3100 |
245 |
550 |
510 |
420 |
45 |
| W12-50×3000 |
50 |
40 |
3100 |
245 |
610 |
560 |
480 |
55 |
| W12-60×3000 |
60 |
48 |
3100 |
|
