Doblador hidráulico horizontal de la hoja de Rolls de la prensa de batir tres del CNC del tubo del perfil de la sección

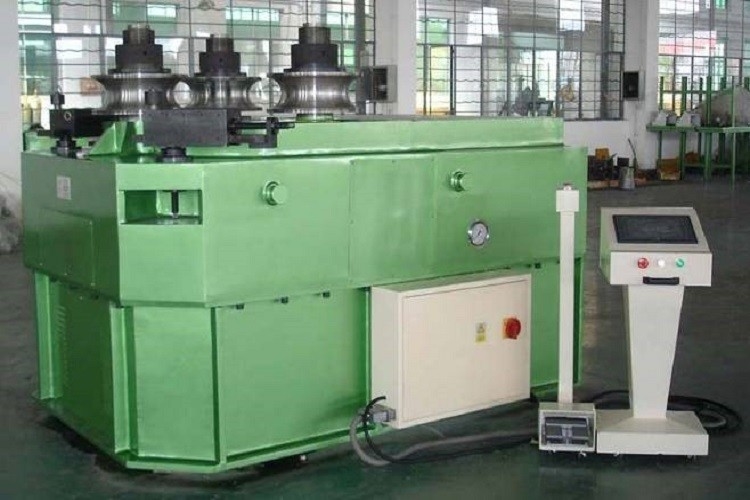

Ampliación de imagen : Doblador hidráulico horizontal de la hoja de Rolls de la prensa de batir tres del CNC del tubo del perfil de la sección

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	PSL
Número de modelo:	W24S-180

Pago y Envío Términos:

Cantidad de orden mínima:	1set
Precio:	Negotiable
Detalles de empaquetado:	Desnudo en envase
Tiempo de entrega:	90-120 días
Condiciones de pago:	Western Union, L/C, T/T
Capacidad de la fuente:	20-30 sistemas por mes

Contacto

Descripción detallada del producto

Condición:	nuevo	nombre:	Dobladora de la sección hidráulica del perfil
Tipo:	W24S-180, prensa de batir de la sección del perfil	Uso:	perfiles de acero que doblan, doblez de carbono del tubo de los SS
El material/el metal procesó:	perfiles del acero de carbono, acero inoxidable, aluminio	Tipo de la máquina:	dobladora de 3 de los rollos Rolls de la sección hidráulica
Materia prima:	Perfila el balanceo de la barra de acero de /tube/pipe/	Servicios adicionales:	Sección que trabaja a máquina, tubo redondo de los perfiles que forma,
Operación:	El sistema del NC y del CNC actúa	Automatización:	Eléctrico, hidráulico, automático
Poder:	Eléctrico, hidráulico	Diámetro del rodillo:	180m m
Módulo de Max. Section de la elasticidad:	210 CM2S	Tubo redondo de doblez:	168.8x10m m,
Diámetro de doblez mínimo:	2000m m	Velocidad de doblez:	5 m/min
Presión del sistema hydráulico:	22.5MPa	Motor principal:	30 kilovatios
Voltaje:	220V/380V/415V/440V/customized, 380V/50HZ/3phase 220V/60HZ/3phase	Color:	/OEM modificado para requisitos particulares, azul
Dimensión:	2400 * 1500 * 1600m m	Servicio post-venta proporcionado:	Ingenieros disponibles mantener la maquinaria en ultramar, soporte técnico video, ayuda en línea
Garantía:	1 año
Alta luz:	prensa de batir de la placa hidráulica , prensa de batir del tubo del CNC , prensa de batir de la sección del CNC

Dobladora de tres rollos de la impulsión de la sección hidráulica horizontal del perfil

Características principales:

1. Impulsión hidráulica de tres rollos con la ventaja del establo.

2. Los rollos bilaterales ajustan la curvatura con la regla de la reja para controlar la gama de curvatura. Los rollos bilaterales pueden ajustar curvatura simultáneamente o por separado. Operación fácil y alta exactitud.

3. Controlado por la pantalla táctil y el PLC.

4. Detective y sistema de alarma autos del malfuncionamiento. La pantalla mostrará toda la información y solución del malfuncionamiento.

5. La calculadora muestra la cantidad procesada en cualquier momento.

6. Todos los datos pueden almacenar en el PLC para nunca y se pueden utilizar en cualquier momento

7. Con la operación auto manual, semi-auto y completa.

8. Capaz de doblar diferente perfilado como el hierro de ángulo, haz de U, emito, barra plana, tubo redondo y así sucesivamente.

Principio de funcionamiento:

Cuando el workpeice se afecta dentro del rollo medio y de los rollos laterales trae el momento de flexión. La fuerza de la fricción conduce el objeto cuando balanceo del rodillo. Entonces el objeto da vuelta para circundar bajo el momento de flexión y fricción de la fuerza.
Esta máquina utiliza la disposición de entrar de la cuba del aceite y del control del PLC y ha alcanzado la alta automatización. La precisión de entrar de la cuba del aceite es controlada rallando la regla que asegura la precisión del diámetro del workpeice. El entrar de la cuba del aceite conduce el brazo rodante que gira alrededor del mandril y después trae el cambio de la posición del rodillo lateral para cambiar el radio del objeto.
Capacidad de proceso:

Tubo redondo

			Máximo OD
			177,8

			grueso de pared
			10

			diámetro de min.bending.
			2500

Rod de acero redondo

			OD máximo
			110

			diámetro de min.bending.
			800

Tubo cuadrado

			max.section
			140x140

			grueso de pared
			8

			diámetro de min.bending.
			2400

			Curva de tubo plana
			max.section
			200

			grueso de pared
			30

			diámetro de min.bending.
			1900

			Curva de tubo plana
			max.section
			180

			grueso de pared
			70

			diámetro de min.bending.
			800

			Acero del ángulo
			max.section
			180×18

			diámetro de min.bending.
			3200

			Acero del ángulo
			max.section
			180×18

			diámetro de min.bending.
			3200

			Acero de U
			Modelo de acero de U
			18

			diámetro de min.bending.
			1600

			Acero de U
			Modelo de acero de U
			18

			diámetro de min.bending.
			1600

			Acero de U
			Modelo de acero de U
			18

			diámetro de min.bending.
			2800

			Acero de T
			Modelo de acero de T
			130x12

			diámetro de min.bending.
			2000

			Acero de T
			Modelo de acero de T
			120x11

			diámetro de min.bending.
			1800

			Tubo del rectángulo
			Modelo del tubo del rectángulo
			160x80x8

			diámetro de min.bending.
			2500

			Tubo del rectángulo
			Modelo del tubo del rectángulo
			150x100x6

			diámetro de min.bending.
			2500

			Acero de H
			Modelo de acero de H
			16

			diámetro de min.bending.
			2000

			Acero de H
			Modelo de acero de H
			25

			diámetro de min.bending.
			4000

			Acero cuadrado
			Modelo de acero del cuadrado
			100

			diámetro de min.bending.
			800

Parámetros técnicos principales,

Parámetro técnico:		W24S
Parámetro técnico:		140	180	260	320	400	500
Molde de doblez del perfil (máximo)		140	180	260	320	400	500
CoilingSpeed (m/min)		5	4
Rindiendo el límite de hoja Matal (mpa)		△S=250
	Perfil milímetro (máximo)	140*16	150*16	160*16	180*14	200*18	200*20
	Diámetro de doblez (minuto) milímetro	2400	2600	2600	3600	3600	4000
	Perfil (mezcla) milímetro	50*5	50*6	60*6	70*6	75*6	85*6
	Diámetro de doblez (minuto) milímetro	1000	1200	1200	1500	1400	1600
	Perfil milímetro (máximo)	150*16	160*16	180*14	200*18	200*24	250*25
	Diámetro de doblez (minuto) milímetro	2200	2000	2500	3600	3600	4000
	Perfil (mezcla) milímetro	50*5	50*6	60*6	70*6	75*6	85*6
	Diámetro de doblez (minuto) milímetro	800	1000	1000	1300	1500	1600
	Material	30	32	36	40	45	50
	Diámetro de doblez (minuto) milímetro	1200	1500	1800	2000	2000	2400
	Material	30	32	36	40	45	50
	Diámetro de doblez (minuto) milímetro	1700	1800	1800	2000	2000	2400
	Perfil milímetro (máximo)	280*50	300*50	330*50	360*60	400*75	500*76
	Diámetro de doblez (minuto) milímetro	1300	1500	1900	2000	2400	2400
	Perfil milímetro (máximo)	150*40	180*30	190*40	190*50	200*50	200*60
	Diámetro de doblez (minuto) milímetro	1500	2000	2000	2400	2200	2500
	Perfil milímetro (máximo)	168*6	168*8	219*8	245*8	273*8	323*10
	Diámetro de doblez (minuto) milímetro	2000	2000	3500	3000	3500	4200
	Perfil milímetro (máximo)	100	110	120	135	150	160
	Diámetro de doblez (minuto) milímetro	1200	1300	1350	1800	2000	2000
	Perfil milímetro (máximo)	125*10	140*10	150*10	165*10	180*12	200*12
	Diámetro de doblez (minuto) milímetro	2500	3000	3000	3500	3500	500
