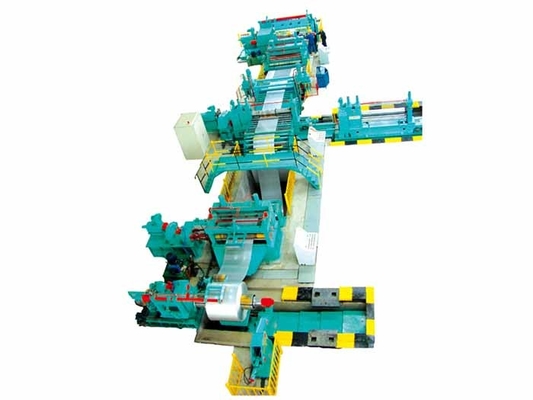

La bobina de acero ligera pesada cortó a la máquina de la longitud que rajaba la cadena de producción 3x1600m m

Cadena de producción automática de la bobina de acero fina de la chapa que raja 3x1600m m





Funcionamiento y características:



Esta serie de bobina de acero que raja la cadena de producción es aplicable a las bobinas de diversas especificaciones.



Se utiliza para rajar la bobina en la anchura requerida para el uso de la línea de sacador con el procedimiento del desenrollamiento. pre-nivelación. cosecha, rajando y retroceso.



Tiene ventajas tales como disposición apropiada, eficacia fácil de la operación, altamente automatizada y alta de la producción.



Esta línea es adaptable procesar bobinas en frío y galvanizadas, las bobinas de acero del silicio, las bobinas inoxidables, las bobinas prepintadas, las bobinas de aluminio, y toda clase de bobinas plateadas y revestidas, y se aplica extensamente a muchas industrias como los automóviles. recipientes, aparatos electrodomésticos, envasado de alimentos, materiales de construcción, etc



Esta línea consiste en coilcar, uncoiler, cortadora, devanadera del pedazo, cojín de la tensión de esquileo del pedazo y el recoiler de la bobina, el puente del lazo del etc., el pellizco y el corrector de la desviación se equipan entre cada máquina.



Esta línea de transformación automática de la bobina es una integración de la tecnología mecánica, eléctrica, hidráulica y neumática.



Las tiras de metal más pequeñas se retroceden en el extremo de la máquina que raja por la cual estas tiras más pequeñas son utilizadas necesariamente para el uso siguiente del proceso en el campo profesional de hacer los transformadores, motores que hacen la industria, industria de soldadura del molino del tubo/del tubo, Cold roll que forma la industria, la industria de la mampostería seca del techo y el otro alto-precison equipo haciendo y las tiras de metal que hacen industrias.



Según el grueso que raja material hay placa fina o máquina que raja del tablero, máquina que raja de la placa del medio-grueso o del tablero y placa gruesa o máquina que raja del tablero.



Según los materiales del metal hay máquina que raja de las tiras de cobre, máquina que raja de acero inoxidable de la máquina que raja, fría o laminada en caliente de la placa, máquina que raja de acero del silicón.







Parámetros técnicos:



Espec. material	(0.3-3.0) x (800-2000) milímetro
Tipo material	Bobina del CR, bobina galvanizada, bobina inoxidable, placa del automóvil
Funcionamiento	Rinda la fuerza 350MPa Resistencia a la tensión 300MPa
Anchura	800-2000m m
Grueso	0.3-3.0m m
Peso de la bobina	20T
Línea velocidad	80-180m/min
Rajas de No.of	0.6m m--1.5m m 25strips 1m m--2m m 20 tiras 2.1m m--3m m 10 tiras
Anchura que raja mínima	30m m
Altura de la operación	600-800m m
Área ocupada	los 24mX9m
Poder	300Kw



































































Componentes principales de la línea:

1. silla de montar de la bobina

2. coche de bobina hidráulico: capacidad de cargamento 20T

3. uncoiler voladizo hidráulico

4. dispositivo de alimentación de la bobina

5. pellizco y pre-nivelador

6. máquina de corte: 3x1600m m

7. puente hidráulico No.1 del lazo

8. dispositivo de guía

9. cortadora

10. máquina de bobina hidráulica del pedazo

11 puente hidráulico NO.2 del lazo

12.  Separador y dispositivo de presión que humedecen hidráulicos

13.  Máquina hidráulica del retroceso

14.  Coche de bobina hidráulico: capacidad de cargamento 20T

15.  Sistema de control eléctrico



16.  Sistema hidráulico y neumático (la fuente de aire será proporcionada por el comprador)
