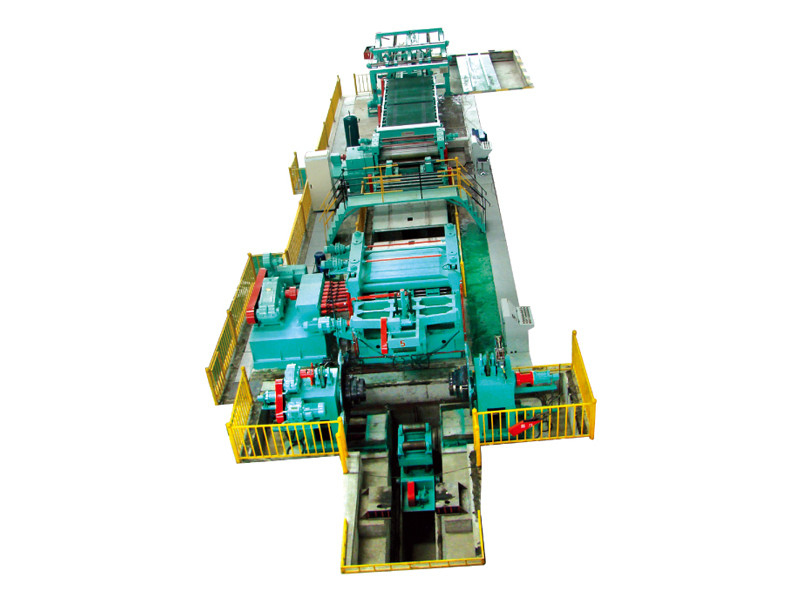

Corte de aluminio de la bobina a la bobina de acero inoxidable de acero de carbono de la máquina de la longitud que raja la línea

Hora y cortadoras de nivelación y de la bobina de acero en frío para la bobina de acero del acero de carbono y de aluminio inoxidable

Funcionamiento y características:

Esta serie de cadena de producción de la Corte-a-longitud se utiliza para cortar diversas clases de bobinas de HR/pickling en placas llanos con el desenrollamiento, la nivelación y cortar de proceso.

Esta línea es consiste coche de bobina del ofi, uncoiler principal doble, pellizco hidráulico y policía de la bobina, pre-levaler, guidingdevice, nivelador del final, indicador servo de la longitud, esquileo, transportador de correa, revocación que descarga el trame, apilador, descargando el carro, el sistema de control eléctrico, el sistema hydráulico, el etc.

La hoja del CNC que desenrolla y que nivela la línea del esquileo se utiliza principalmente a nivelar bobinas que laminan y de laminado en caliente en diversos tamaños de hojas de longitud fija. Aplicable a la fabricación del vehículo, a los aparatos electrodomésticos, al dispositivo de distribución, a los materiales de oficina de acero, a las fuentes de acero inoxidables de la cocina, a la fabricación de la máquina y a otras industrias.

Esta línea es solicitar:

1. Material de la placa de la bobina: acero de carbono, (plate≤4mm de conserva en vinagre)
2. Grueso de la bobina de la tira: 1-6m m
3. La anchura de Processible arrolló la placa: 800-2000m m
4. Identificación en espiral de la placa: ф508mm--ф610mm--ф760mm
5. Placa en espiral O.D: ≤ф2200mm
6. Peso de la placa en espiral: 30T

Parámetro técnico:

1. Nivelación de velocidad: 0-80m/min
2. Precisión de la longitud de corte: ±0.5mm (por el grueso de 2m m, la longitud de 2000m m)
3. Tolerancia diagonal: ±1.0mm (por la longitud de 2000m m)
4. Velocidad del corte: ≤20pcs/min (por la longitud de 2000m m)
5. Longitud del amontonamiento material: 1000-6000m m (lado y detrás, cada uno del dispositivo de la descarga sistema)
6. Altura máxima para apilar: 500m m
7. Poder total del motor: appro.240KW

Dispositivo compuesto:

1. Silla de montar de la bobina;
2. Coche de bobina;
3. Uncoiler hidráulico de la extensión;
4. El presionar hidráulico y guía, dispositivo principal de la pala;
5. Pellizco y Pre-nivelador;
6. Puente intermedio;
7. Dispositivo lateral del registro;
8. Nivelación de la máquina (final que nivela) y de la máquina del indicador de la longitud;
9. Corte a la máquina de la longitud;
10. Transportador de la correa;
11. Capítulo para la colección;
12. tabla de elevación de la X-forma;
13. Descarga de sistemas del coche 2 (lado y detrás, cada uno con un sistema);
14. Sistema neumático hidráulico;
15. Sistema eléctrico
