Hora laminada en caliente que raja la línea amontonamiento de corte de acero de conserva en vinagre de Uncoiler de la máquina que raja de la bobina

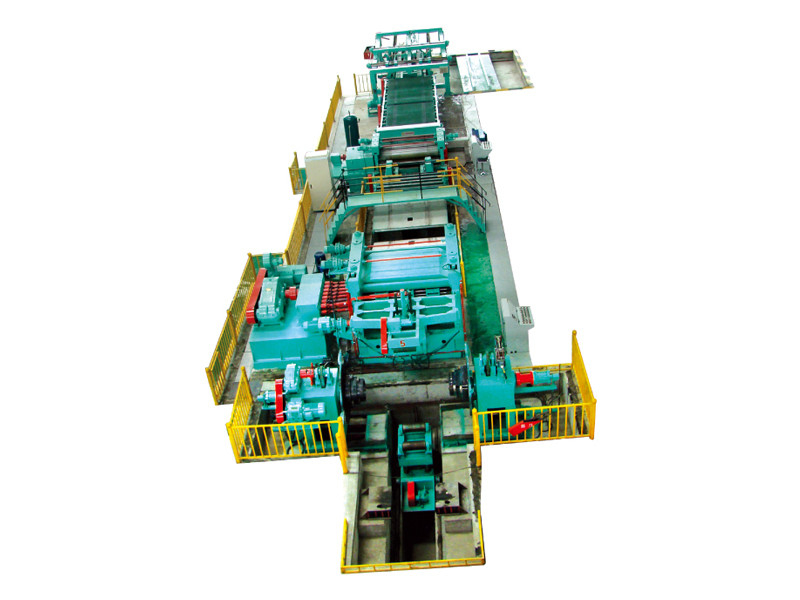

El CNC de desenrollar-nivelar-esquilar-amontonamiento de la bobina de acero de HR/pickling cortó a la cadena de producción de la longitud

Funcionamiento y características:

1. Alta precisión. Llanura extremadamente perfecta de hojas usando " cuatro-altos” y “seis-altos " niveladores.

2. Eliminación de las ondas del borde y de las hebillas de centro acercándose a filas de rollos de respaldo en la máquina de nivelación.

3. Alta capacidad de producción y flujos por el mimimizaiton riguroso de los tiempos de útiles y de las altas velocidades de la producción.

4. Exactitud y oblicuidad que cortan exactas de hojas.

5. El cortar con pocas rebabas por el esquileo del borde-ajuste y el esquileo de la corte-a-longitud.

6. Alta exactitud de amontonamiento usando sistemas de amontonamiento individuales.

Esta línea es solicitar:

1. Material de la placa de la bobina: acero de carbono, (plate≤4mm de conserva en vinagre)
2. Grueso de la bobina de la tira: 1-6m m
3. La anchura de Processible arrolló la placa: 800-2000m m
4. Identificación en espiral de la placa: ф508mm--ф610mm--ф760mm
5. Placa en espiral O.D: ≤ф2200mm
6. Peso de la placa en espiral: 30T

Parámetro técnico:

1. Nivelación de velocidad: 0-60m/min
2. Precisión de la longitud de corte: ±0.5mm (por el grueso de 2m m, la longitud de 2000m m)
3. Tolerancia diagonal: ±1.0mm (por la longitud de 2000m m)
4. Velocidad del corte: ≤20pcs/min (por la longitud de 2000m m)
5. Longitud del amontonamiento material: 1000-6000m m (lado y detrás, cada uno del dispositivo de la descarga sistema)
6. Altura máxima para apilar: 500m m
7. Poder total del motor: appro.240KW

Dispositivo compuesto:

1. Silla de montar de la bobina;
2. Carretilla de la bobina;
3. Uncoiler hidráulico doble de la extensión;
4. El presionar hidráulico y guía, dispositivo principal de la pala;
5. Pellizco y Pre-nivelador;
6. Puente intermedio;
7. Dispositivo lateral del registro;
8. Nivelación de la máquina y de la máquina del indicador de la longitud;
9. Máquina de corte;
10. Transportador de la correa;
11. Capítulo para la colección;
12. tabla de elevación de la X-forma;
13. Descarga de sistemas del coche 2;
14. Sistema hidráulico y neumático;
15. Gabinetes y el panel eléctricos de la operación
