Corte de la bobina de Decoiling a la línea de la longitud para la máquina que raja de la tira de la laminación del transformador

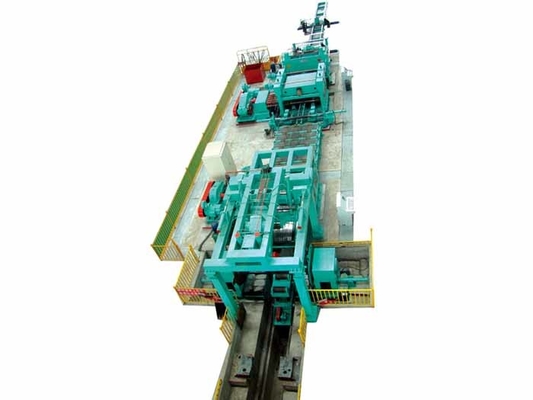

Bobina laminada en caliente desenrollar-rajar-nivelar-corte-a cadena de producción combinada de longitud-corte-amontonamiento





Funcionamiento y características:



Esta cadena de producción combinada consiste en el uncoiler, el alimentador, el pellizco, pre - nivelador, esquileo del pedazo, cortadora doble intercambiada, mecanismo de botes giratorios del pedazo, nivelador fino, esquileo, apilador, uncoiler, etc. que se utiliza para cortar la bobina de acero en anchura y longitud requeridas para producir el material para la fabricación de la estructura de acero, haz de H, haz del automóvil, soldadura del tubo, formación en frío, perforación, etc.



La línea que raja control del PLC, interfaz persona-máquina, según un alto nivel de automatización, operación y confiable simples.



Puede ser utilizado para procesar bobinas del metal del acero inoxidable, del acero de carbono, del hierro, del aluminio, de la cinta galvanizada, del cobre y de otros materiales. Es ampliamente utilizado en tubo de soldadura, automóvil, reloj, materiales de construcción del metal, planta industrial y otros campos.





Proceso tecnológico:



Procese fluir,

Flujo de proceso: ━ de desenrollamiento de alimentación del ━ que presiona el ━ de la ventaja que afianza el ━ inicial de la corrección con abrazadera del leveling━ que raja del cabezal cortador del esquileo del ━ de la transición del ━ áspero de la mesa de trabajo del ━ (asiento doble de las cuchillas) del ━ de la compensación del borde del alambre del ━ separación rectora pre y ━ rector del mecanismo de la prensa del ━ de transición del ━ material de la tabla que nivela el ━ cortado al ━ del corte de la cruz del ━ de la longitud que esconde el ━ que descarga el embalaje manual del ━.





Parámetros técnicos principales de SLC- (1-6) x1600mm,



1.	Material	Acero de carbono laminado en caliente σs ≤235MPa del σb ≤460MPa
2.	Grueso de acero	1mm~6m m
3.	Anchura de acero	800~1600m m
4.	Bobina O.D	800~2000m m
5.	Identificación de la bobina	Φ508━Φ610mm━Φ760mm
6.	Peso de acero de la bobina	30T
7.	Diámetro del pivote del cuchillo	Φ320mm;
8.	Dureza de la cuchilla	HRC56°-59°
9.	Especificación de la cuchilla	Φ320mm×φ480mm×10mm Φ320mm×φ480mm×20mm
10.	Material de la cuchilla	H13K
11.	Cantidad de la raja	6mm/24strips 5mm/30strips 4mm/35strips 3mm/40strips
12.	Enderezar el diámetro del rodillo	Φ160mm
13.	Enderezar distancia del rodillo	Φ188mm
14.	scape de la Corte-a-longitud	2000m m – 6100m m
15.	Rajar la precisión de la anchura	±0.1mm
16.	Precisión de la longitud de corte	±1.5mm
17.	Precisión diagonal	±1.5mm
18.	Anchura Min. Slitting	25m m
19.	Rajar velocidad	0-50m/min
20.	Nivelación de velocidad	0-28m/min
21.	Grueso de Max. Slitting	6m m
22.	Anchura de la devanadera del pedazo	≥1.5times del grueso de la placa
23.	Altura de la tabla de funcionamiento	800m m
24.	Poder	380V/50HZ/3ph



















































































Parámetros técnicos:

Modelo	3-12x2200m m	4-16x2200m m	5-20x2200m m
Grueso (basado en el tipo de acero Q235)	3-12m m	4-16m m	5-20m m
Anchura	900-2200m m	900-2000m m	900-2200m m
Peso de la bobina	35T	35T	35T
Widith del final	≥80mm	≥100mm	≥150mm
Rajar tiras	≤7	≤5	≤3
Velocidad que se sienta	0-30m/min	0-25m/min	0-20m/min
Área ocupada	los 48x11m	los 50x11m	los 56x11m
Poder	630kw	820kw	1050kw





Componentes principales de la línea:



No	Nombre	Cantidad
1.	V-tipo plataforma del almacenamiento	2 unidades
2.	Carretilla de alimentación hidráulica	1 unidad
3.	Uncoiler principal doble hidráulico	1 par
4.	Pellizco de la prensa hidráulica y dispositivo de nivelación áspero	1unit
5.	Esquileo hidráulico (que corta la cabeza de la placa)	1unit
6.	Cuadro de transición 1	1unit
7.	Mecanismo hidráulico 1 de la guía	1unit
8.	Cortadora (intercambio doble de las cortadoras)	2units
9.	Devanadera hidráulica del pedazo	2units
10.	Pre separación y mecanismo de los materiales de la prensa	1unit
11.	Cuadro de transición 2	1unit
12.	Mecanismo rector hidráulico 2	1unit
13.	Enderezando la máquina (nivelador)	1unit
14.	Corte al mecanismo de la longitud	1unit
15.	Esquileo hidráulico 8x2000m m	1unit
16.	X-tipo hidráulico plataforma de elevación	1unit
17.	Izquierda/plataforma correcta de la descarga	2units
18.	Sistema hydráulico	1 sistema
19.	Sistema neumático	1 sistema
20.	Sistema de control eléctrico	1set
