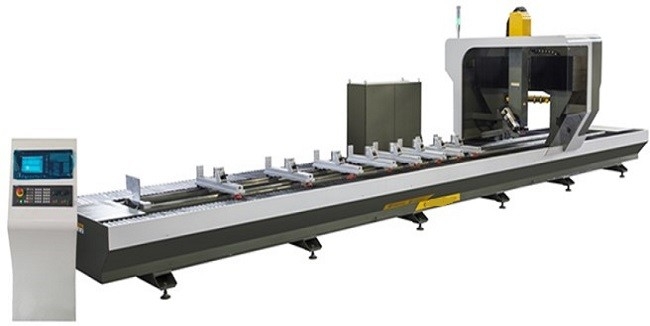

Perforación de aluminio del CNC del PVC del perfil de la cortadora del CNC de 4 AXIS y máquina que golpea ligeramente

máquina que muele y que golpea ligeramente de la perforación de corte del CNC del PVC de los perfiles de la aleación de aluminio del centro de mecanización del CNC 4-axis





Descripción de producto detallada:



Es conveniente para moler, los procesos perforar, cortar y otro del perfil de la aleación de aluminio, del PVC, de la aleación ligera y de otros materiales.



Una fijación con abrazadera del tiempo puede terminar el proceso de cualquier superficie del ángulo - del ︒ 110 ~ + ︒ 110 con alta eficacia del trabajo.



Equipado del sistema del CNC de Siemens 828d, tiene la operación rápida, el excelente rendimiento y función potente.



Equipado del eje motorizado de alta velocidad italiano de HSD y de la impulsión serva de Siemens.



Revista móvil con posiciones de 6/8 herramienta. El accesorio puede identificar automáticamente la posición de trabajo y moverse y afianzarla con abrazadera en sí mismo.



Se adoptan el tornillo de la bola de HIWIN, el carril de guía linear, el estante importado y las piezas pneumamtic de Taiwán Aire-TEC.



El equipo se equipa del dispositivo protector, de la indicación de la seguridad y de funciones de la alarma de la falta.





Los parámetros técnicos principales:





Tipo de máquina	KT-S860-4
Dimensión que trabaja a máquina:  viaje de X-AXIS	8500m m
viaje de Y-AXIS (3-axes)                                      viaje de Y-AXIS (4-axes)	650m m 600m m
viaje de Z-AXIS	500m m
gama del ángulo de Uno-AXIS	︒ - ︒ 110 - +110 ︒
Área de trabajo: X eje del eje/Z del eje/Y	8500/6500/500 milímetro
Precisión:     Colocación	±0.05 milímetro
Repetibilidad X-AXIS                                           Y-AXIS                                           Z-AXIS                                           Uno-AXIS	±0.02 milímetro ±0.015 milímetro ±0.01 milímetro ±0.01 milímetro
Perforación y verticalidad que muele	0.1/100 milímetros
Cylindricity	0,1 milímetros
La aspereza superficial de la superficie de perforación y que muele	Ra1.6 um
El nivel de entrada: X eje del eje/Z del eje/Y	70/40/40 m/min
Uno-AXIS	102 r/min
Tiempo del cambio de la herramienta	8s
Eje: poder/velocidad (Italia HSD Spindler)	7.5kw/24000 RPM
El motor servo (Yaskawa): eje/Uno-AXIS del eje/Z de X-AXIS/Y	3.3/2.3/3.3/0.85/ kilovatio
La perforación y el diámetro de la tirada que muele	Φ16/hoja de sierra Φ120~Φ215 milímetro
Voltaje/poder total	KILOVATIO 380V 50 HZ/20
Dimensiones totales:	11300×2500×3200 milímetro
Dimensiones de la caja de control:	600×1400×1800 milímetro
La fuente de energía necesaria:	20 KVA
Presión de aire	6~8 kg/cm2











































































































Capacidad de proceso básica KT-S860:



El moler y el ranurar	Flanquee trabajar a máquina	El trabajar a máquina de perforación	El moler de cara	corte
Cuchillo que muele Ø8	Cuchillo que muele Ø8	Cabeza de la perforación Ø12	Cuchilla millling Ø60	Hoja de sierra Ø160
Velocidad el 18000r/m	Velocidad el 15000r/m	Velocidad los 3000r/m	Velocidad el 10000r/m	Velocidad los 4000r/m
profundidad que corta 4 milímetros	anchura de corte 8m m	requisito de proceso de perforación	Profundidad que muele 3 milímetros	Cortar el requisito de proceso
Velocidad de alimentación 3m/min	Velocidad de alimentación 3m/min	0.8m/min	3m/min	1m/min





Configuración de equipo:

1 motor del eje: 7.5KW (ATC) HSD Italia importó el eje motorizado de alta velocidad;

2 todo el marco de la estructura de acero: tratamiento de la tensión, el trabajar a máquina de la precisión;

carril de guía 3: X, Y, eje de Z es carril de guía linear importado (carril de guía de la precisión de Taiwán HIWIN);

4 X, transmisión del eje de Y: el uso de la impulsión importada del estante de engranaje de la alta precisión;

Transmisión del eje de 5 Z: impulsión importada del tornillo de la bola de la alta precisión (Taiwán HIWIN);

6 un eje de torneado del eje;

posición de 6 herramientas: biblioteca rotatoria móvil de la herramienta de 6 estaciones;  Italia importó la manija ISO30; .

7 equipados del dispositivo automático del ajuste de la herramienta para que detector largo detecte longitud de la herramienta;

tabla de funcionamiento 8: 8 sistemas del accesorio de colocación automático, con el tipo cepo de T de la ranura;

sistema de impulsión 9: adopción de unidades de impulsión servas sin cepillo de Siemnes;

cable de remolque 10: Tecnología alemana;

dispositivo del enfriamiento de espray 11;

Instrumento del ajuste de 12 herramientas: detecte automáticamente la longitud de la herramienta;

13 sistema operativo del control de Siemens 828D

14 3D sistema portátil del regulador 1;

caja de control 15: se importan los componentes eléctricos principales, control industrial, sistema de control todo;

sistema operativo 16: Sistema de control de Siemens;

Sistema del CNC 17, sistema informático Siemens
