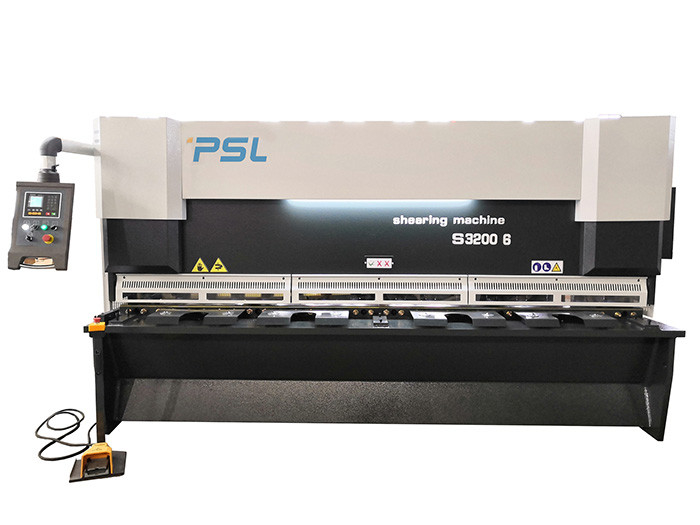

Máquina para corte de metales de la guillotina de NC/CNC de la hoja hidráulica grande del esquileo con la refrigeración del aceite
Características del regulador DAC 360T
Vivienda basada el panel
- Pantalla LCD brillante
- Control trasero/delantero del indicador
- Contraiga la función
- Ángulo de corte y control del hueco
- Limitación de la longitud de movimiento
- Movimiento manual de todas las hachas
- Control de fuerza
- Medida del grueso de la hoja
- Vuelta a la función del remitente
- Segundo y tercer eje servo (DAC-362T)
- Ayuda de la hoja
Características principales y características,
1. Usando método de análisis del elemento finito del UG, el diseño auxiliar del cad, el marco adopta la soldadura integral y el tratamiento de la tensión interna de la eliminación de la vibración y otros métodos para hacer la máquina-herramienta tienen resistencia más alta de la rigidez y de la vibración.
El marco de la máquina del esquileo es estructura soldada con autógena hecha soldando con autógena proceso del alivio del aparatus y de tensión por el tratamiento de recocido.
2. El esquileo hidráulico es una máquina variable de la acción del rastrillo que se produce en una variedad de longitudes que cortan y de capacidad.
la mudanza del haz del Detrás-indicador es controlada por el regulador de NC/CNC.
El ángulo de corte y la liquidación de las cuchillas de up/low se pueden controlar y actuar por el regulador de NC/CNC según diversos grueso de las placas y longitud de corte.
3. sistema hydráulico:
Adopt integró el sistema de control hidráulico, más confiable y fácil para el mantenimiento.
Se adopta el sistema en tándem de la sincronización del cilindro del aceite, y la máquina se subraya uniformemente. Ajustando el volumen del aceite del cilindro en tándem, el ángulo del esquileo se puede ajustar más convenientemente para cubrir las necesidades de esquilar diversos gruesos de la placa.
Conexión de tubo:
Toda la conexión de tubo usando el EMB de GermanyBrand.
El motor de Siemens o de WN, las bombas de Allead y las válvulas de Rexroth son Ontario usado el esquileo.
El sistema hydráulico es el refrigerador de enfriamiento añadido especial para el área caliente (opcional)
4. el CNC motorizó el sistema trasero del indicador. indicador trasero largo de 1000 milímetros con 0,05 milímetros de exactitud.
La liquidación trasera del indicador es controlada por Estun E21s o Delem DAC-360T que aseguren una exactitud cortada más alta.
Indicador de la parte posterior de la alta exactitud con el tornillo de la bola y el guider linear.
5. Adopta el tipo profesional estructura de la puerta del tenedor de herramienta. El cuadro básico transportador universal de la bola se adopta para reducir la intensidad de trabajo del operador.
6. cuchillas rectangulares con cuatro filos para prolongar la vida laboral, ángulo de corte ajustable para reducir la distorsión de la hoja.
El portahojas superior tiene estructura inclinable interna para facilitar la alimentación material adentro y también para aumentar la exactitud del pedazo del trabajo
7. Esta línea de corte adopta al regulador Estun E21s del NC o el regulador Delem DAC360T o Cybelec T8 del CNC para controlar y para conducir el indicador delantero/el eje de alimentación (longitud de corte), el ángulo que corta, y las cuchillas abre/liquidación
Comodidad del esquileo del regulador DELEM DAC360T del CNC en sus yemas del dedo. Mejora el corte de calidad eficaz y de corte.
8. El sistema hydráulico utiliza un vejiga-tipo acumulador como fuente de energía auxiliar, y absorbe el impacto de la presión del sistema al mismo tiempo, de modo que la máquina-herramienta corra suavemente y el ruido sea bajo.
Especificaciones del esquileo QC11K-16x6000,
| Especificación |
QC11K-16x6000 |
| Grueso de Max. Cutting |
16m m (acero suave)
8m m (acero inoxidable)
|
| Anchura de corte máxima |
6000m m |
| Movimientos |
4-12 veces/minuto |
| Movimiento de Backgauge |
10-1000m m |
| Ángulo del esquileo |
0.5-2.5Degree |
| Profundidad de la garganta |
100m m |
| Altura de la tabla de funcionamiento |
900m m |
| Anchura de la tabla de funcionamiento |
600m m |
| Poder principal del motor servo |
37kw |
| Dimensiones: |
7000x2400x3600 |
| Peso neto Appro. |
36Tons |
| Voltio. |
380V, 50HZ
|
El estándar configura esquileo de la guillotina,
| Modelo opcional |
Fabricante |
Observaciones |
| Sistema del CNC |
E21s
TP-07
P40T
DAC360
|
ESTUN
ELGO
DELEM
|
|
| Inversor |
Delta, INVT |
TW |
| Sistema hydráulico |
Válvulas electromagnéticas principales |
Rexroth
YUKEN
|
|
| Indicador trasero |
Motor de CA
Motor servo (opcional)
Tornillo de la bola + guider linear
|
PSL
Taiwán
|
|
| Bomba de aceite |
Bomba de aceite interna del engranaje |
Soleado
|
|
| Alimentación principal |
Motor de CA
|
WN |
|
| Tabla de trabajo delantera |
Plataforma y estante especiales de la bola |
PSL |
|
| Seguridad |
Cercas de acero delanteras + protección segura trasera del sensor (opcional) |
PSL |
|
| Liquidación de la cuchilla |
Manual
Motorizado
Funcionamiento del regulador del NC
|
PSL |
|
| Componentes eléctricos |
Retransmisión de Schneider, contactor |
Schneider |
|
| Interruptor de pie |
Interruptor vertical de Kacon |
Coreano |
|
| Garganta profunda |
150m m -500mm (opcional) |
PSL |
|
Parámetros principales de corte de la máquina de la serie de QC11K,
| Modelo |
Máximo.
Tkn.
|
Fuerza de producción |
Max. Length |
Ángulo |
X.Stroke |
Poder |
L*W*H (milímetro) |
Peso |
| QC11K-6*2500 |
6m m |
≤450kN/cm |
2500m m |
0.5-2.5° |
750m m |
7.5kW |
3140*1740*2040 |
4800Kg |
| QC11K-6*3200 |
6m m |
≤450kN/cm |
3200m m |
0.5-2.5° |
750m m |
7.5KW |
3750*1770*2150 |
5800Kg |
| QC11K-6*4000 |
6m m |
≤450kN/cm |
4000m m |
0.5-2.5° |
750m m |
11KW |
4830*1840*2150 |
7500Kg |
| QC11K-6*5000 |
6m m |
≤450kN/cm |
5000m m |
0.5-2.5° |
750m m |
15KW |
5830*1840*2150 |
13000Kg |
| QC11K-6*6000 |
6m m |
≤450kN/cm |
6000m m |
0.5-3° |
750m m |
15KW |
6480*2100*2300 |
18000Kg |
| QC11K-8*2500 |
8m m |
≤450kN/cm |
2500m m |
0.5-2.5° |
750m m |
11KW |
3040*1700*1700 |
5500Kg |
| QC11K-8*3200 |
8m m |
≤450kN/cm |
3200m m |
0.5-2.5° |
750m m |
11KW |
3860*1700*1700 |
6200Kg |
| QC11K-8*4000 |
8m m |
≤450kN/cm |
4000m m |
0.5-2.5° |
750m m |
11KW |
4640*1700*1700 |
7900Kg |
| QC11K-8*5000 |
8m m |
≤450kN/cm |
5000m m |
0.5~3° |
750m m |
18.5KW |
5400*2400*2000 |
13500Kg |
| QC11K-8*6000 |
8m m |
≤450kN/cm |
6000m m |
0.5~3° |
750m m |
22KW |
6480*2100*2350 |
19000Kg |
| QC11K-8*8000 |
8m m |
≤450kN/cm |
8000m m |
0.5~3° |
750m m |
22KW |
8580*2130*2350 |
29500Kg |
| QC11K-10*2500 |
10m m |
≤450kN/cm |
2500m m |
0.5-2.5° |
950m m |
15KW |
3040*1800*1700 |
6500Kg |
| QC11K-10*3200 |
10m m |
≤450kN/cm |
3200m m |
0.5-2.5° |
950m m |
11KW |
3850*1830*1900 |
7500Kg |
| QC11K-10*4000 |
10m m |
≤450kN/cm |
4000m m |
0.5-2.5° |
950m m |
15KW |
4650*2100*2000 |
11000Kg |
| QC11K-10*5000 |
10m m |
≤450kN/cm |
5000m m |
0.5~2.5° |
950m m |
15KW |
5750*2100*2000 |
16000Kg |
| QC11K-10*6000 |
10m m |
≤450kN/cm |
6000m m |
0.5~2.5° |
950m m |
15KW |
6500*2100*2300 |
24000Kg |
| QC11K-10*8000 |
10m m |
≤450kN/cm |
8000m m |
0.5~2.5° |
950m m |
15KW |
6800*2100*2300 |
32000Kg |
| QC11K-13*2500 |
13m m |
≤450kN/cm |
2500m m |
0.5-2.5° |
1000m m |
15KW |
3285*1830*2390 |
7500Kg |
| QC11K-13*3200 |
13m m |
≤450kN/cm |
3200m m |
0.5-2.5° |
1000m m |
15KW |
3855*1830*2390 |
9500Kg |
| QC11K-13*4000 |
13m m |
≤450kN/cm |
4000m m |
0.5-2.5° |
1000m m |
18.5KW |
4850*1830*2390 |
12500Kg |
| QC11K-13*6000 |
13m m |
≤450kN/cm |
6000m m |
0.5~3° |
1000m m |
30KW |
6850*1930*2650 |
30000Kg |
| QC11K-13*8000 |
13m m |
≤450kN/cm |
8000m m |
0.5~3° |
1000m m |
30KW |
8950*2130*2850 |
46000Kg |
| QC11K-13*9000 |
13m m |
≤450kN/cm |
9000m m |
0.5~3° |
1000m m |
45KW |
9980*2130*2850 |
65000Kg |
| QC11K-13*10000 |
13m m |
≤450kN/cm |
10000m m |
0.5~3° |
1000m m |
45KW |
11050*2500*3100 |
85000Kg |
| QC11K-16*2500 |
16m m |
≤450kN/cm |
2500m m |
0.5~3° |
1000m m |
22KW |
3440*1940*2830 |
9500Kg |
| QC11K-16*3200 |
16m m |
≤450kN/cm |
3200m m |
0.5~3° |
1000m m |
22KW |
4010*1940*2830 |
11000Kg |
| QC11K-16*4000 |
16m m |
≤450kN/cm |
4000m m |
0.5~3° |
1000m m |
30KW |
5010*1980*2830 |
15500Kg |
| QC11K-16*5000 |
16m m |
≤450kN/cm |
5000m m |
0.5~3.0° |
1000m m |
30KW |
5900*2600*2830 |
25000Kg |
| QC11K-16*6000 |
16m m |
≤450kN/cm |
6000m m |
1~3.0° |
1000m m |
37KW |
7000*2400*3600 |
36000Kg |
| QC11K-16*8000 |
16m m |
≤450kN/cm |
8000m m |
1~3.0° |
1000m m |
45KW |
8900*2900*3430 |
75000Kg |
| QC11K-20*2500 |
20m m |
≤450kN/cm |
2500m m |
1~3° |
1000m m |
30KW |
3440*1980*2830 |
14000Kg |
| QC11K-20*3200 |
20m m |
≤450kN/cm |
3200m m |
1~3° |
1000m m |
30KW |
4010*1900*2830 |
17000Kg |
| QC11K-20*4000 |
20m m |
≤450kN/cm |
4000m m |
1~3.0° |
1000m m |
37KW |
4850*2600*2900 |
22000Kg |
| QC11K-20*6000 |
20m m |
≤450kN/cm |
6000m m |
1~3.0° |
1000m m |
55KW |
6700*3000*3000 |
54000Kg |
| QC11K-30*2500 |
30m m |
≤450kN/cm |
2500m m |
1~3.0° |
1000m m |
45KW |
3440*1900*2830 |
25000Kg |
| QC11K-30*3200 |
30m m |
≤450kN/cm |
3200m m |
1~3.0° |
1000m m |
45KW |
4200*1900*3000 |
34000Kg |
Observaciones: Este parámetro es 2019 desgin basado. Si los parámetros no se ponen al día a tiempo, entienda y entre en contacto con por favor con nosotros por charla en línea o el correo electrónico. GRACIAS.
