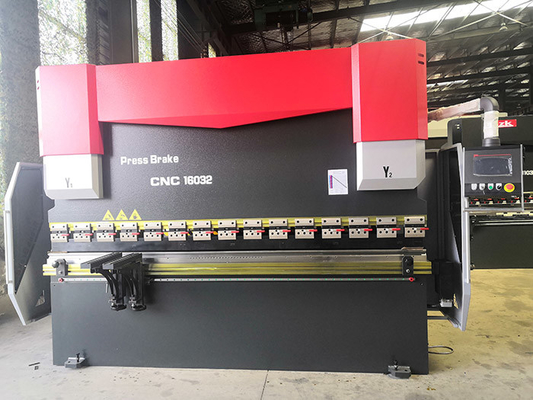

Freno 100 Ton Cnc Electro Hydraulic Press de la prensa de Wc67k para el doblez de la chapa

Freno electrohidráulico de la prensa de la sincronización del CNC para el doblez de la hoja





Principe de trabajo y características:



●El marco se hace de la estructura soldada con autógena de la hoja de acero, placa vertical izquierda y derecha, mesa de trabajo y la placa de presión se suelda con autógena en una estructura entera. Después de soldar con autógena, la tensión interna es eliminada moderando, así que el acero entero es bueno y la estabilidad es alta.



●La última tecnología hidráulica de respuesta de alta frecuencia del control, más rápida, más eficiente y exacto.



●Ratio óptimo de parámetros y de la configuración a nivel superior de la base asegurar funcionamiento estable y la operación fácil.



●El sistema trasero del indicador de los ejes del estándar 2 de HPB, en cuanto a pedazos complejos del trabajo de la forma, sistema trasero del indicador de 4 o 5 ejes y los dados correspondientes está disponible para su opción.



●Según el estado de la chapa en el freno de la prensa, el sistema del CNC puede control automático la remuneración de la desviación de la tabla que rinde la longitud uniforme de todos los ángulos de los objetos.



●La distancia del engranaje posterior y el movimiento del resbalador son controlados por el sistema de control numérico, que es conveniente y rápido.



●Se ha forjado, se ha apagado y se ha moderado el cilindro del aceite, muy bien pulido, cromado duro y otros procesos, y con la importación del anillo de cierre, el fenómeno de la salida del aceite en servicio de atención al cliente.



●El sistema hydráulico adopta el sistema hydráulico integrado del camino del aceite para reducir la instalación de la tubería, y el aspecto del sistema hydráulico es hermoso y sucinto.



●El uso de la remuneración hidráulica de la desviación da el acceso a los objetos integrales uniformes. La remuneración hidráulica de la desviación consiste en un sistema de cilindros del aceite debajo de la mesa de trabajo, que puede hacer la tabla ocurre movimiento relativo y forma una curva convexa ideal, asegurándose que las posiciones relativas con el resbalador guardan sin cambiar. Las válvulas de la remuneración están conforme a grueso de la placa y a propiedades del material que se doblará.





Configuración básica:





No	Nombre	Modelo/fabricación
1	Sistema del CNC	Regulador de Holland Delem DA53T
2	Las eléctricas	Las eléctricas de Francia Schneider
3	Motor principal	Motor de Alemania Siemens
4	Tapón trasero, correa dentada, polea de sincronismo	Taiwán
5	Motor servo	Nanjing Estun
6	Conductor servo	Nanjing Estun
7	Interruptor de pedal	Corea del Sur KACON
8	Anillo de cierre	BAUSER y Busak+Shamban alemanes

9	Sistema hydráulico	Alemania Bosch Rexroth
10	Bomba de aceite	Rendimiento soleado de América alto y bomba de aceite interna de poco ruido de bomba de engranaje
11	Conector del tubo de aceite	Alemania EMB
12	Herramienta y V-dado superiores	Un sistema de dados estándar
13	Detrás-indicador	Tornillo de la bola de Taiwán Hiwin y carril de guía linear
14	Cilindro del aceite	Marca famosa china Taifeng
15	Fijación con abrazadera rápida	Marca china
16	Remuneración de la desviación	Remuneración mecánica

17	Regla que ralla	Alemania GIVI
18	AXIS estándar	4 +1 (Y1, Y2, X, R, +V)



Introducción de componentes principales:



--Características de sistema de Holanda Delem DA-53T:



El DA-50T-series ofrece la programación más fácil del CNC basada en la interfaz de usuario gráfica de la pantalla táctil de Delem. El nuevo acuerdo DA-53T añade una solución de control de tacto completa avanzada para los frenos sincronizados de la prensa.

El este panel basó el control, estándar capaz de controlar hasta 4 hachas, se puede integrar en gabinetes así como utilizar en una vivienda pendulant opcional del brazo. Su 10,1” color de alta resolución TFT de la pantalla ancha, con tecnología multi del tacto del grado industrial, da el acceso a la interfaz de usuario probada de Delem. Permite la navegación directa del tacto de la “tecla de acceso directa” entre la programación del producto y la producción real. Se localizan las funciones donde necesarias, ergonomía optimizada de ofrecimiento en el uso entero.

Las curvas del ajuste y de la prueba de máquina se reducen a un mínimo con un rápido y la interconexión fácil del trabajo sequence.USB de la programa-a-producción permite la copia de seguridad rápida del producto y de la herramienta usando los palillos de memoria USB.

Las funciones de control estándar de la máquina son Y1-Y2, X, R-AXIS y coronación. El segundo eje trasero del indicador se puede también fijar como eje de Z.



Características de DA-53T:



• Navegación del tacto de la “tecla de acceso directa”
• 10,1” colores de alta resolución TFT
• Hasta 4 hachas (Y1, Y2 + 2 hachas aux.)
• Control de coronación
• Biblioteca de la herramienta/del material/del producto
• Control del servo y del inversor de la frecuencia
• Algoritmos de control avanzados de Y-AXIS para las válvulas a circuito cerrado así como de anillo abierto.
• TandemLink (opción)
• Interconexión del palillo de memoria USB
• Software fuera de uso de Profile-53TL



-- Sistema hydráulico de alta calidad de Alemania Bosch-Rexroth:











-- Conector del tubo de Alemania EMB

Forma exquisita

Buena tirantez

Flujo grande, pérdida de presión baja.













-- Anillo de cierre alemán de BAUSER y de Busak+Shamban

Capacidad fuerte de la anti-protuberancia de abrir

Los sellos elásticos no torcerán ni moverán de un tirón

Buen funcionamiento hermético

Buena resistencia de desgaste y asamblea fácil













-- GIVI Grating Ruler

Nuestro freno de la prensa usando tecnología electrohidráulica completamente a circuito cerrado del servocontrol,

Las señales de la posición del Ram pueden ser reacción al sistema del CNC por las rejas bilaterales, después

El sistema del CNC ajusta la cantidad que fluye del tanque de aceite cambiando la válvula síncrona

tamaño de la abertura, controlando por la presente el resbalador Y1, Y2 que corre en el mismo nivel,

mantener el estado paralelo de la mesa de trabajo.









-- Remuneración mecánica/coronación

• El mecanismo local de la remuneración de la desviación utiliza una estructura mecánica de la remuneración de la tabla de interferencia. Control del cálculo automático del regulador del CNC.
• Cada grupo consiste en varios grupos de superficies curvadas tridimensionales con diversas cuestas. La curva de la remuneración está más cercano a la curva de la deformación de la placa de la diapositiva, que mejora grandemente la exactitud que trabaja a máquina de la dobladora.

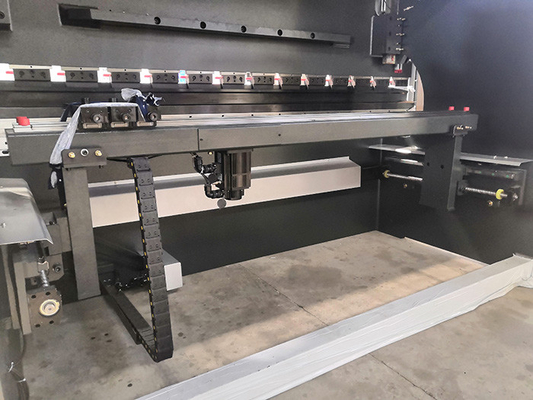

-- Backgauge

  ●Eje de X

  ●Eje de R

  ●Tornillo de la bola de Taiwán HIWIN y guía del trazador de líneas

  ●Motor servo









--Fijación con abrazadera rápida de la herramienta superior









--Un sistema de la herramienta estándar

Material: 42CrMo

Proceso de amortiguamiento total, alta dureza y buena resistencia de desgaste.

V-dado doble V8, V12 (se modifica para requisitos particulares la abertura de V)









-- Las eléctricas

• El sistema eléctrico es Francia Schneider
• Equipado del gabinete a prueba de polvo para garantizar el sistema eléctrico de alta calidad
