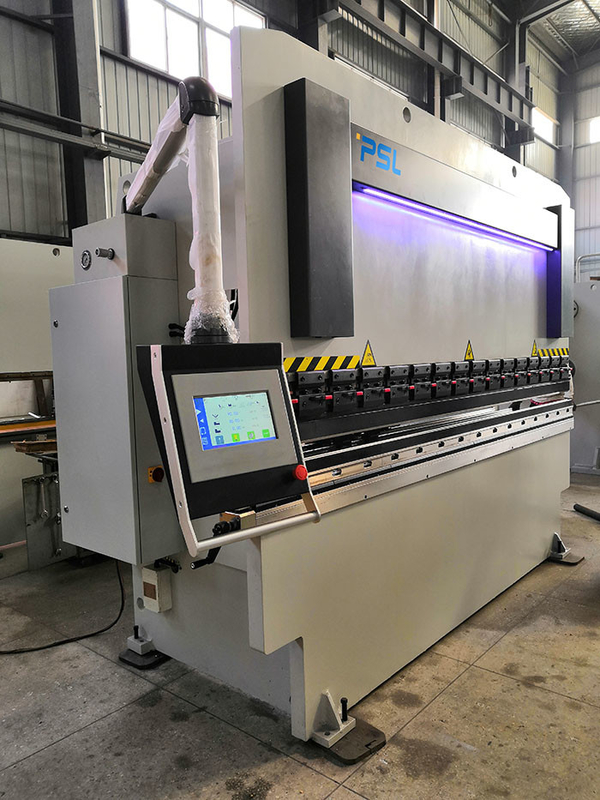

Pequeño pie 165Ton de la dobladora 12 de la hoja del NC del freno de la prensa hidráulica del CNC

Freno de la prensa hidráulica del CNC del estilo de la dobladora LVD-YSD de la hoja del NC





  Características principales de esta máquina:



PPT (K) el freno de la prensa de los seires es una dobladora de la chapa tradicional. Es simple en el aspecto, hermoso en aspecto, en funcionamiento y simple convenientes en el ajuste.



Se adopta un control de sistema mecánico simple, eficaz y exacto de la sincronización forzada, y la sincronización del Ram es controlada por un eje de la torsión, y el grado de doblez de la terminación es observado por una parada mecánica.



PPTK puede realizar la operación de control numérico.



Bajo costo y mantenimiento simple.



La desventaja es que la eficacia es baja y el grado de numeración es medio.













Funciones principales del freno de la prensa:



1. 1.   Esta dobladora es diseño automatizado adoptado de la tecnología de LVD. El marco, el espolón y otras piezas machinging importantes son analizados por el software de análisis del elemento finito de ANSYS al garrantee la fuerza y la racionalidad estructural del bastidor.







1,2.   El marco adopta la estructura de soldadura integral, que tiene buena rigidez y estabilidad fuerte.



1,3.    La placa de acero de Q235-B se utiliza para los cuatro mayores parte del segundo panel de pared lateral, de la placa vertical de la mesa de trabajo y del cursor.



1,4.    La soldadura a tope automática por la soldadura al arco sumergida se adopta. Al soldar con autógena, vuelque la soldadura en ambos lados para reducir el soldar con autógena de la deformación. La soldadura estará libre de socava, del agujero de aire, de la grieta y de otros defectos de soldadura.



1,5.    Después de que se suelde con autógena el marco, el proceso de envejecimiento de recocido de alta temperatura del tratamiento se adopta para eliminar la tensión de soldadura y para asegurar la exactitud y la estabilidad de las piezas procesadas.



1,6.   El trabajar a máquina del bastidor adopta el centro de fijación con abrazadera de una sola vez del método que trabaja a máquina de taladro grande del piso y de fresadora y de mecanización del pórtico para asegurar la exactitud que trabaja a máquina de piezas.







2. cilindros:

2. 1.   El bloque de cilindro se forja integralmente con el acero 45# y tiene suficientes rigidez y fuerza. Después de forjar y de formar, la tensión interna será eliminada con proceso de prueba y de recocido no destructivo.



2,2.    La barra de pistón y culata se hacen de 45# forjaron de acero y apagado para asegurar sus buenas propiedades mecánicas completas.



2,3     El proceso del bloque de cilindro se realiza principalmente en moler móvil del pórtico del CNC. En la premisa de asegurar la exactitud dimensional y la tolerancia geométrica, la aspereza superficial puede alcanzar Ra0.4.



2,4.     La barra de pistón y culata adoptan el proceso de fusión de cobre. El cobre fundido es de cobre amarillo, que mejora la fuerza de la ayuda y la resistencia de carga excéntrica de la superficie de la guía, y también crea las condiciones previas para el lacre confiable.



2,5.   La superficie de la barra de pistón es terreno desigual después de apagar de alta frecuencia, y la dureza puede alcanzar hrc45, que mejora la resistencia de desgaste de la superficie. Después del cromado, el grueso de la capa alcanza 0.08m m. Después del cromado, la vibración que muele y que pule se adopta para asegurar su redondez y cylindricity, y la aspereza superficial se mejora más a fondo.



3.    La barra de la torsión forzó la sincronización mecánica, balanza del tapón del límite con la alta precisión Y-AXIS.





4.   Sistema hydráulico,

4,1   Introduzca la tecnología avanzada europea y adopte el bloque integrado de la válvula.

4,2   El sistema hydráulico tiene sobrecargar la protección del desbordamiento, que es segura y confiable.

4,3   La bomba de aceite adopta la bomba de engranaje interna de alta presión de la compañía de Nachi en Japón, que puede soportar de alta presión y de poco ruido.

4,4    El anillo de cierre se hace de la compañía alemana de Merkel, con buen funcionamiento del lacre, la operación confiable y la vida de servicio larga.

4,5   Hay una exhibición clara e intuitiva de la altura del nivel de aceite.

4,6    El sistema hydráulico se equipa de un filtro con alta exactitud de filtración.

4,7    La máquina-herramienta puede trabajar continuamente bajo carga clasificada, y el sistema hydráulico es continuamente estable.







5.    El indicador trasero es soldado con autógena por la estructura de acero y tiene alta rigidez. Es conducido por el motor servo, el tornillo de la bola y la guía linear para asegurar la operación de la alta precisión. Los fingeres del detrás-indicador tienen alto paralelismo y ajuste rápido en guider linear.




6.    Dispositivo manual de la remuneración de la desviación de la tabla,

La mesa de trabajo convexa ajustable integral puede obtener longitud exacta de la remuneración de la desviación en general. Compensa con eficacia la deformación de la desviación causada por el resbalador y la placa vertical de la mesa de trabajo, y puede obtener un objeto de doblez ideal. El banco de trabajo de la remuneración de la desviación puede ser sin necesidad de mantenimiento dentro de la vida de servicio de la máquina-herramienta.





7.    La herramienta superior especial se cabe con la fijación con abrazadera rápida diseñada para doblar las placas de acero inoxidables finas.

V-dado 4-way con diversas aberturas



Materiales de herramientas: 42CrMo HRC45



8.    Pedal/swtich del pie con la parada de emergencia.



9.    Lámpara delantera de la cubierta LED del espolón para encenderse.



10.   Regulador del CNC para el freno de la prensa hidráulica: Delem DA41T, Estun E300T, EASYCAT TP10s

Este el regulador puede controlar solamente dos AXIS-x servo y Y, y la tabla crwoning.

la función programada del Multi-trabajo-paso puede alcanzar una operación automática y una colocación contnuous o los procedimientos de varias fases, así como un ajuste de precisión automático para las posiciones del tapón posterior y del bloque de deslizamiento;









Componentes principales:



Modelo opcional	Fabricante	Observaciones
Sistema del CNC	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(Opcional) (Opcional)
Sistema hydráulico	Válvulas electromagnéticas principales	Rexroth PRIMERO
Lacres	cilindros	MERKEL NOK
Indicador trasero	Motor servo Tornillo de la bola + guider linear	EASTCAT Taiwán
Bomba de aceite	Bomba de aceite interna del engranaje	Nachi Soleado
Alimentación principal	Motor de CA Motor servo	Wanbang VEICHI	(Opcional)
Tabla de trabajo	Tabla de coronación manual Tabla de coronación mecánica motorizada	PSL PSL	Opcional
Seguridad	Cercas de acero de los lados del frente dos Protección segura trasera del sensor	PSL	(Opcional)
Brazo de apoyo delantero	Brazo de ayuda simple fijo los brazos de ayuda montaron en guía linear	PSL	(Opcional)
Voltaje	380V/50HZ	PSL	Modificado para requisitos particulares
Componente eléctrico	Retransmisión de Schneider, contactor	Schneider
Interruptor de pie	Interruptor vertical coreano de Kaikun	Kaikun coreano
Deptj de la garganta	400m m 400-600m m (opcional)	PSL





Funciones o piezas opcionales,



1.   Los movimientos delanteros de los partidarios suavemente en guider linear a lo largo de la mesa de trabajo adentro hacia la derecha o hacia la izquierda, también se pueden ajustar hacia arriba y hacia abajo.



2. regulador SNC53 del CNC para controlar más axises con los motores servos (X, Y1, Y2, R, Z1, Z2)



3. motorizó la tabla de coronación mecánica (remuneración de la desviación) ajustada por el regulador del CNC.



4. haz del Detrás-indicador con el guider linear doble para mover los fingeres fácilmente (Z1, Z2).



5. fingeres de conducción manuales o servos del detrás-indicador arriba/abajos (R-AXIS).



5. actualizaciones del motor principal al motor servo para ahorrar coste de la energía y de poder.



6. protector de la seguridad de laser.



7. la garganta de la profundidad puede subir hasta 500m m o más.



8. refrigerador de enfriamiento para el sistema hydráulico

























PPT (K) parámetros principales de la serie.





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
KN de la presión nominal	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Anchura plegable milímetro del tablero	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Espaciamiento de columna milímetro	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Movimiento milímetro del resbalador	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Distancia milímetro del ajuste del resbalador	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Distancia entre el resbalador y la tabla milímetro	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Profundidad milímetro de la garganta	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Anchura milímetro de la mesa de trabajo	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Conducción de la velocidad mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Velocidad de trabajo mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Velocidad de vuelta mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Kilovatio del poder del motor	3	3	3	3	4	4	4	5,5	5,5	5,5	7,5	7,5	11	11
Peso neto de la máquina-herramienta kilogramo	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Bloque posterior que espacia el milímetro	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Volumen L del depósito de gasolina	63	63	109,5	63	109,5	130,8	130,8	130,8	130,8	130,8	130,8	130,8	164,7	164,7
Longitud total milímetro del tamaño	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Dimensiones milímetro	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Tamaño alto milímetro del aspecto	2149	el an o 80	el an o 80	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
