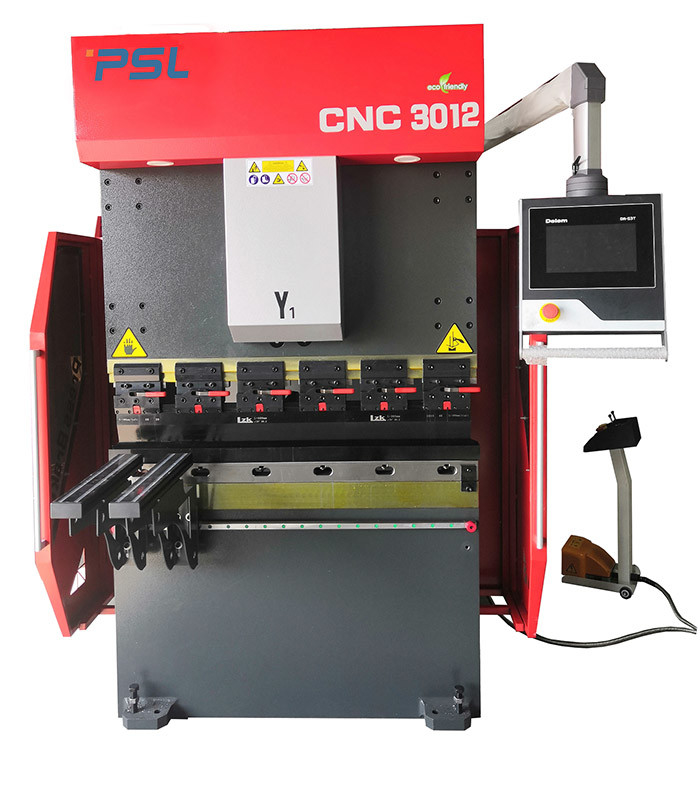

AXIS multi dobladora del mini del CNC de 30 toneladas freno servo electrohidráulico de la prensa

Chapa multi del CNC del eje que fabrica el freno electrohidráulico de la prensa



Principe y características de la máquina:



1, estructura del freno de la prensa:
1) estructura acero-soldada con autógena completa; las casas, la tabla de trabajo y la base salidas y correctas del cilindro se sueldan con autógena en un marco entero.

2) Después de soldar con autógena, la tensión interna es eliminada moderando, así que el acero entero es fuerte y la estabilidad es buena.
2) Software de análisis del elemento finito de ANSYS para asegurar la confiabilidad de la máquina y de la precisión.



2, sistema hydráulico:
1) Sistema de control integrado importado de Rexroth Alemania;
2) disminuye la instalación de tuberías;
3) asegura la estabilidad de trabajo y el mejor aspecto.



3, cilindros principales del aceite:
1) modo de control del lazo cerrado: Válvula serva electrohidráulica de Alemania y regla de rejilla importada;

2) Tecnología hidráulica de alta frecuencia del control, más rápida, más eficiente y exacto.
3) Totalmente diferente de las dobladoras tradicionales de la parada mecánica;
4) alta precisión de la posición y del doblez del deslizamiento;
5) operación exacta y estable



4, indicador trasero:
1) tornillo de alta calidad de la bola y guider linear para asegurar la precisión de detención.
2) un bloqueo multiaxial más funcional está disponible según el requisito de cliente.

3) Los sistemas del estándar 2 de fingeres montados en el guider linear instalado en haz trasero del indicador, en cuanto a formas complejas trabajan los pedazos, 4 o el sistema trasero del indicador de 5 fingeres y los dados correspondientes están disponibles para su eligen.



5, lados del cuerpo dos:
1) C formó las placas se cabe en ambos lados;
2) la regla de la reja de la alta precisión está en la C formó las placas;
3) evita las influencias en la precisión de doblez que se presenta de la distorsión del cuerpo de máquina durante proceso de doblez.



6, regulador del CNC:

1) Todas las acciones (hachas de X, de R, de Z que corren) del tapón posterior por el sistema del CNC;

2) El movimiento del Ram es controlado por el sistema del CNC

3) El fluir hydráulico y la presión del sistema son controlados por el sistema del CNC

4) El ajuste de la remuneración de la desviación es controlado por el sistema del CNC

5) Todas las operaciones son convenientes y rápidas.









Configuración básica:





No	Nombre	Modelo/fabricación
1	Sistema del CNC	Holland Delem DA53T, DA58T, regulador de DA66T ESA S630, S640, S650 CYBELEC CT8, CT12 LZ-1000
2	Las eléctricas	Las eléctricas de Francia Schneider
3	Detrás-indicador	Tornillo de la bola + guider linear; 2sets del finger que se mueve en guider linear
4	Motor principal	Motor de CA de Siemens
5	Motor servo	Nanjing Estun
6	Conductor servo	Nanjing Estun
7	Interruptor de pedal	KACON, Corea del Sur
8	Anillo de cierre	BAUSER y Busak+Shamban, Alemania

9	Sistema hydráulico	Rexroth, Alemania
10	Bomba de aceite	Alto rendimiento de Alemania ALLEAD y bomba de aceite interna de poco ruido de bomba de engranaje
11	Conector del tubo de aceite	Alemania EMB
12	Herramienta y V-dado superiores	Un sistema de la herramienta superior estándar y V mueren
13	Detrás-indicador	Tornillo de la bola de Taiwán Hiwin y carril de guía linear
14	Cilindro del aceite	China Taifeng
15	Fijación con abrazadera rápida	Marca china
16	Remuneración de la desviación	Remuneración mecánica/tabla de coronación

17	Regla que ralla	Italia GIVI
18	AXIS estándar	4 +1 (Y1, Y2, X, R, +V)





Introducción de piezas principales:



-- Regulador del CNC:



-- Sistema hydráulico de Alemania Rexroth:













-- Juntas de Alemania EMB

Forma exquisita

Tirantez fina

El fluir grande

pérdida de presión baja

Ninguna salida del aceite.













-- GIVI Sensor Ruler

El servocontrol electrohidráulico completamente a circuito cerrado del uso del freno de la prensa del CNC,

Las señales de la posición del Ram pueden ser reacción al sistema del CNC por la regla del sensor de dos lados,



entonces el regulador DA58T del CNC ajusta la cantidad que fluye del aceite cambiando el tamaño de apertura de la válvula síncrona

, por la presente controlando el espolón Y1, Y2 que corre en el mismo nivel, manteniendo el estado paralelo de la mesa de trabajo.









-- Tabla mecánica de la coronación/de la remuneración

• El mecanismo local de la remuneración de la desviación utiliza una estructura mecánica de la remuneración de la tabla de interferencia. Control del cálculo automático del regulador del CNC.
• Cada grupo consiste en varios grupos de superficies curvadas tridimensionales con diversas cuestas. La curva de la remuneración está más cercano a la curva de la deformación de la placa de la diapositiva, que mejora grandemente la exactitud que trabaja a máquina de la dobladora.









-- Sistema de Backgauge

●Eje de X drived por el motor servo vía el tornillo de la bola

●Eje de R drived por el motor servo vía el tornillo de la bola o estante y piñón

●Tornillo de la bola de Taiwán HIWIN y guía del trazador de líneas

●todos los motores del drivServo

●Manual que ajusta la posición de fingeres

●Z1, las hachas Z2 drived por el motor servo vía el buen estante y maniata (opcional)









-- Fijación con abrazadera rápida para fijar la herramienta superior fastly y fácilmente









--Herramienta superior estándar y V-dado doble (estilo de Amada) en la máquina

Materiales: 42CrMo

Proceso de amortiguamiento total, alta dureza y buena resistencia de desgaste.

V-dado simple o doble V8, V12, V16 (modificados para requisitos particulares)









-- Alemania BAUSER y sellos de Busak+Shamban

Capacidad fuerte de la anti-protuberancia de abrir

Los sellos no serán torcidos ni fliped

Buena resistencia de desgaste y asamblea fácil

Buen hermético







-- Sistema eléctrico confiable

• Componente eléctrico (retransmisión, contactores) Francia Schneider
• Grado a prueba de polvo IP54 del gabinete para garantizar el sistema eléctrico de alta calidad
• Función de la puerta abierta y del poder apagado

• Conductores de alta calidad del motor servo de Estun a X, R, hachas de Z.
