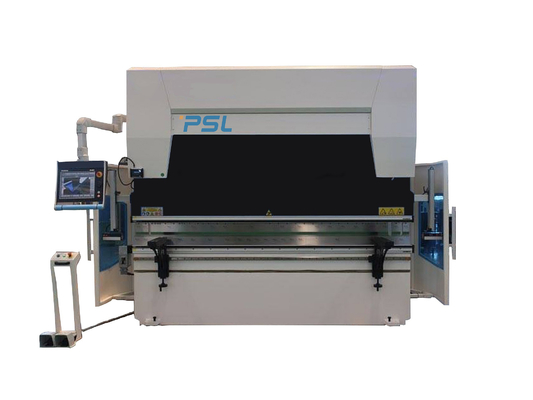

Tonelada 2500m m de Tray Bending Machine 63 del cable de freno de la prensa hidráulica del CNC de DELEM DA66T DA 65

Chapa auto que dobla el motor principal servo del freno electrohidráulico de la prensa del CNC



Introducción del uso,

Este freno de la prensa del CNC utiliza las herramientas (herramientas estándar o especiales) para doblar la hoja de metal en los objetos de diversas formas seccionadas transversalmente geométricas.

Es una chapa que forma la máquina diseñada para el proceso de la chapa que lamina.

Es ampliamente utilizado en industria de doblez de la chapa, tal como automóvil, fabricación de los aviones, industria ligera, construcción naval, envase, elevador, vehículos ferroviarios y otras industrias.

Esta dobladora del CNC le ayuda a facilitar el proceso de doblez y a mejorar la eficacia de doblez en gran parte.





Principe y características de la máquina:



1, estructura del freno de la prensa:
1) estructura acero-soldada con autógena completa; las casas, la tabla de trabajo y la base salidas y correctas del cilindro se sueldan con autógena en un marco entero.

2) Después de soldar con autógena, la tensión interna es eliminada moderando, así que el acero entero es fuerte y la estabilidad es buena.
2) Software de análisis del elemento finito de ANSYS para asegurar la confiabilidad de la máquina y de la precisión.



2, sistema hydráulico:
1) Sistema de control integrado importado de Rexroth Alemania;
2) disminuye la instalación de tuberías;
3) asegura la estabilidad de trabajo y el mejor aspecto.





3, cilindros principales del aceite:
1) modo de control del lazo cerrado: Válvula serva electrohidráulica de Alemania y regla de rejilla importada;

2) Tecnología hidráulica de alta frecuencia del control, más rápida, más eficiente y exacto.
3) Totalmente diferente de las dobladoras tradicionales de la parada mecánica;
4) alta precisión de la posición y del doblez del deslizamiento;
5) operación exacta y estable





4,   Tabla mecánica de la coronación/de la remuneración



1)   El mecanismo local de la remuneración de la desviación utiliza una estructura mecánica de la remuneración de la tabla de interferencia. Control del cálculo automático del regulador del CNC.

2)   Cada grupo consiste en varios grupos de superficies curvadas tridimensionales con diversas cuestas. La curva de la remuneración está más cercano a la curva de la deformación de la placa de la diapositiva, que mejora grandemente la exactitud que trabaja a máquina de la dobladora.









5, sistema trasero del indicador:
1) tornillo de alta calidad de la bola y guider linear para asegurar la precisión de detención.
2) un bloqueo multiaxial más funcional está disponible según el requisito de cliente.

3) Los sistemas del estándar 2 de fingeres montados en el guider linear instalado en haz trasero del indicador, en cuanto a formas complejas trabajan los pedazos, 4 o el sistema trasero del indicador de 5 fingeres y los dados correspondientes están disponibles para su eligen.





6, lados del cuerpo dos:
1) C formó las placas se cabe en ambos lados;
2) la regla de la reja de la alta precisión está en la C formó las placas;
3) evita las influencias en la precisión de doblez que se presenta de la distorsión del cuerpo de máquina durante proceso de doblez.



7, regulador Delem Series del CNC:

1) Todas las acciones (hachas de X, de R que corren) del tapón posterior;

2) El movimiento hachas (Y1, Y2) del Ram



3) El fluir hydráulico y presión del sistema



4) El ajuste de la remuneración de la desviación

5) el cliente puede elegir diferente la forma del backgauge

X+R; (DA53T, DA58T)

X+R+Z1+Z2; (usando DA-66T, DA-69T)

X+X (delta) +R+Z1+Z2; (usando DA-66T, DA-69T)

X1+X2+R1+R2+Z1+Z2. (usando DA-66T, DA-69T).

 X1+X2+R1+R2+Z1+Z2+Z3+Z4. (usando DA-66T, DA-69T).







8, GIVI Sensor Ruler

1) el servocontrol electrohidráulico completamente a circuito cerrado del uso del freno de la prensa del CNC,

2) las señales de la posición del Ram pueden ser reacción al sistema del CNC por la regla del sensor de dos lados,

3) entonces el regulador DA58T del CNC ajusta la cantidad que fluye del aceite cambiando el tamaño de apertura de la válvula síncrona

, por la presente controlando el espolón Y1, Y2 que corre en el mismo nivel, manteniendo el estado paralelo de la mesa de trabajo.





9, aprisa afianzando con abrazadera para fijar la herramienta superior fastly y fácilmente







10. herramienta y V-dado doble (estilo del top del estándar de Amada) en la máquina

Materias primas: 42CrMo

V-dado simple o doble V8, V12, V16 (modificados para requisitos particulares)

Proceso de amortiguamiento total, alta dureza y buena resistencia de desgaste.









11, Alemania BAUSER y sellos de Busak+Shamban

Capacidad fuerte de la anti-protuberancia de abrir

Los sellos no serán torcidos ni fliped

Buena resistencia de desgaste y asamblea fácil

Buen hermético







12, sistema eléctrico confiable

• Componente eléctrico (retransmisión, contactores) Francia Schneider
• Grado a prueba de polvo IP54 del gabinete para garantizar el sistema eléctrico de alta calidad
• Función de la puerta abierta y del poder apagado
• Conductores de alta calidad del motor servo de Estun a X, R, hachas de Z.
• Motor principal servo para ahorrar coste de la energía y de poder.









Configuración básica:





No	Nombre	Modelo/fabricación
1	Sistema del CNC	Holland Delem DA53T, DA58T, regulador de DA66T ESA S630, S640, S650 CYBELEC CT8, CT12 LZ-1000
2	Las eléctricas	Las eléctricas de Francia Schneider
3	Detrás-indicador	Tornillo de la bola + guider linear; 2sets del finger que se mueve en guider linear
4	Motor principal	Motor de CA de Siemens
5	Motor servo	Nanjing Estun
6	Conductor servo	Nanjing Estun
7	Interruptor de pedal	KACON, Corea del Sur
8	Anillo de cierre	BAUSER y Busak+Shamban, Alemania

9	Sistema hydráulico	Rexroth, Alemania
10	Bomba de aceite	Alto rendimiento de Alemania ALLEAD y bomba de aceite interna de poco ruido de bomba de engranaje
11	Conector del tubo de aceite	Alemania EMB
12	Herramienta y V-dado superiores	Un sistema de la herramienta superior estándar y V mueren
13	Detrás-indicador	Tornillo de la bola de Taiwán Hiwin y carril de guía linear
14	Cilindro del aceite	China Taifeng
15	Fijación con abrazadera rápida	Marca china
16	Remuneración de la desviación	Remuneración mecánica/tabla de coronación

17	Regla que ralla	Italia GIVI
18	AXIS estándar	4 +1 (Y1, Y2, X, R, +V)
