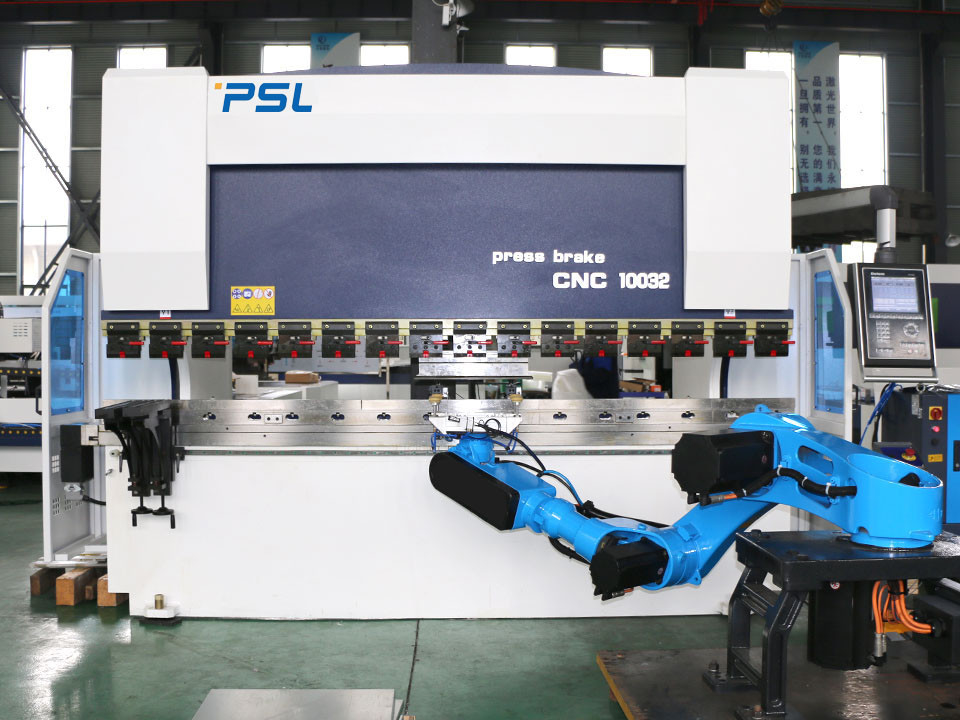

Freno servo Eléctrico-hidráulico de la prensa del CNC con el doblez automático del robot
Introducción del uso,
Esta máquina del CNC se compone de un freno de la prensa del CNC, de un robot, de un sistema de alimentación, de un sistema del agarrador, y de un sistema automático de la alineación para el engranaje trasero. El robot de doblez puede ahorrar mano de obra, tiene valor bajo del uso, asegurar la consistencia de objetos de doblez, y ayuda a mejorar imagen corporativa y competitividad a un de alto nivel.
Los frenos de la prensa y los robots de doblez son equipo imprescindible en la chapa que procesa y son ampliamente utilizados en diversas industrias de transformación de la chapa, tales como aviones, las naves, los automóviles, equipo electrónico, instrumentación y equipamiento médico y otras industrias de chapa.
Principe y características de la máquina:
1. Los motores de servo electrohidráulicos del CNC + bombean la prensa del CNC que el freno es dos motores principales servos que conduce 2 bombas de la manera para controlar al Ram arriba/abajo síncrono.
2. Dobladora del CNC con diseño aerodinámico, velocidad, la alta precisión, la alta rigidez, y el funcionamiento estable.
3. El buen marco antidetonante (construcción de la placa del soldar con autógena-acero), marco entero se está moderando, reduce la modificación, usando CNC grande Broing y la fresadora, proceso en una vez, asegura de alta precisión.
4. Se equipa el dispositivo de coronación (hidráulico) mecánico de la remuneración.
5. Backgauge es conducido por los motores servos digitales, movidos con el tornillo de la bola, dirigido por la guía linear. Alta precisión.
Las hachas multi del backgauge son marco de acero disponible de la máquina de la soldadura consiguen el tratamiento de recocido con el regulador constante del CNC de la exactitud.
6. Usando marca famosa internacional en componentes importantes como la bomba, la válvula, los sellos, las unidades eléctricas, servas, y sistema del CNC.
7. Alta fuerza ejecutiva, mayor nivel y profesional equipo montado alta máquina.
8. Diseño de la salvaguardia del poder, con la protección ligera de la cortina, función del poder-apagado de la puerta abierta, más seguridad al actuar.
9. La perspectiva de la moda, delicada, y hermosa, las máquinas es diseño compacto, pequeño espacio, operación fácil.
10. La herramienta y los V superiores mueren y mesa de trabajo crwoning reemplazable, forja y precisión moliendo, fijación de los pernos.
11 sistema completo del dispositivo de doblez del robot, incluyendo el robot, chupando el marco, la plataforma de los materiales, colocando la plataforma, etc….
Descripción de programa (pasos de la operación):
El operador presiona el → de la tecla de partida
El robot toma el material de la placa material superior y lo pone en la gravedad que centra el → de la plataforma
Después de colocar, el robot toma el material para doblar en la dobladora y dobla las características que ensanchan en → de ambos lados
Después de doblar, el robot pone el objeto en el marco de la conversión de la postura y cambia el → de la postura
Después de cambiar la postura, el robot ase el objeto para doblar el → de la característica del surco del cuello de cisne
Después de doblar, el robot coloca el objeto en el → material más bajo de la placa
Termine la curva
Requisitos de trabajo de doblez del robot:
La época de doblez de una pieza única del robot está alrededor: mínimo/PC; (por 24 horas)
Estimación de doblez del tiempo del robot:
Trabajo de doblez del solo objeto del robot: sobre el S.
Introducción de piezas principales:
-- Regulador DELEM DA53T del CNC:
-- Sistema hydráulico servo de Rexroth:
-- GIVI Grating Ruler
El servocontrol electrohidráulico completamente a circuito cerrado del uso del freno de la prensa del CNC,
Las señales de la posición del Ram pueden ser reacción al sistema del CNC por la regla del sensor de dos lados,
entonces el regulador DA66T del CNC ajusta la cantidad que fluye del aceite cambiando el tamaño de apertura de la válvula síncrona
, por la presente controlando el espolón Y1, Y2 que corre en el mismo nivel, manteniendo el estado paralelo de la mesa de trabajo.
-- Tabla mecánica de la coronación/de la remuneración
- El mecanismo local de la remuneración de la desviación utiliza una estructura mecánica de la remuneración de la tabla de interferencia. Control del cálculo automático del regulador del CNC.
-- Tapón de Backgauge,
●Eje de X drived por el motor servo
●Eje de R drived por el motor servo
●Z1, Z2 disminuye (el finger 1 y 2) drived por el motor servo (opcional)
●Z3, las hachas Z4 drived por los motores servos para apoyar la continuación de la placa de acero durante el doblez (opcional)
●todas las hachas drived por los motores servos
-- Fijación con abrazadera rápida para fijar la herramienta superior fastly y fácilmente
--Herramienta superior estándar y V-dado doble (estilo de Amada) en la máquina
Materiales: 42CrMo
Proceso de amortiguamiento total, alta dureza y buena resistencia de desgaste.
V-dado simple o doble V8, V12, V16 (modificados para requisitos particulares)
-- Sellos del cilindro de Alemania BAUSER y de Busak+Shamban
-- Sistema eléctrico confiable
- Componente eléctrico (retransmisión, contactores) Francia Schneider
- Grado a prueba de polvo IP54 del gabinete para garantizar el sistema eléctrico de alta calidad
- Función de la puerta abierta y del poder apagado
- Conductores de alta calidad del motor servo de Estun
