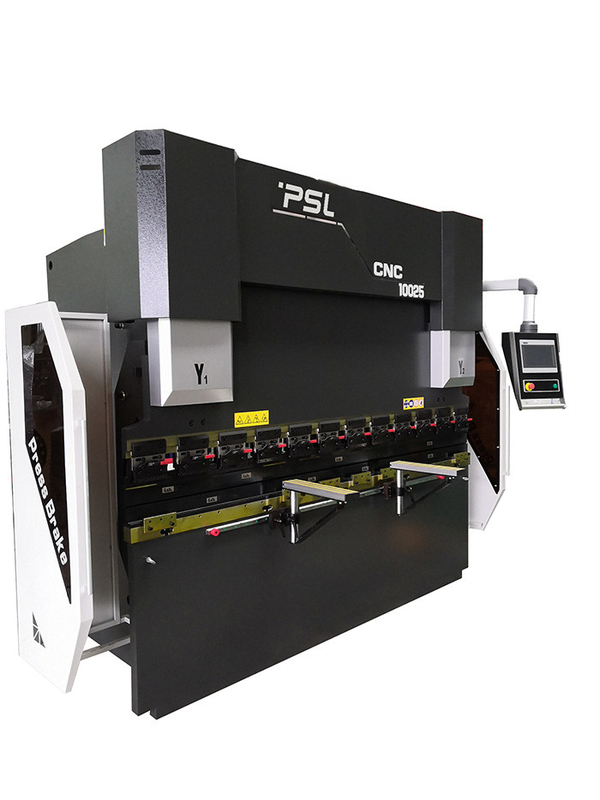

el electro CNC hidráulico de la dobladora de la hoja de 135T el 10ft platea la dobladora

dobladora de la sincronización de 135T el 10ft del CNC de la prensa de la chapa electrohidráulica del freno







Parámetros básicos:

Serial no.	Nombre	Unidad	HPE135/3100
1	Presionar la fuerza	Kn	1350
2	Longitud de Max.bending	milímetro	3100
3	Distancia entre los marcos	milímetro	2600
4	Max Opening Height	milímetro	500
5	Ram Stroke	milímetro	200
6	Profundidad de la garganta	milímetro	400
7	Velocidad de acercamiento	milímetro/sec	150
8	Velocidad de trabajo	milímetro/sec	10
9	Velocidad de la vuelta	milímetro/sec	110
10	Y1, precisión de Y2-axis	milímetro	0,02
11	movimiento del indicador de la parte posterior de X-AXIS	milímetro	600
13-	Rectitud del pedazo del trabajo	mm/m	≤0.03
14-	X y R de la exactitud del eje	mm/m	0,05
15-	Front Arms fijado	PC	2
16-	Finger trasero del indicador	PC	3
17-	coronación de V-AXIS	Coronación mecánica
18-	Hachas del control del CNC	Y1, Y2, X, R, +V
19-	Poder del motor principal	kilovatio	11
20-	Sistema del CNC	DELEM DA53T
21	Longitud de la máquina	milímetro		4200
22	Anchura de la máquina	milímetro		2100
23	Altura de la máquina	milímetro		2570
24	Peso de la máquina	kilogramo		8700





Configuración básica:





No	Nombre	Modelo/fabricación
1	Sistema del CNC	Holland Delem DA53T, DA58T, regulador de DA66T
2	Las eléctricas	Las eléctricas de Francia Schneider
3	Detrás-indicador	Tornillo de la bola + guider linear; 3-4sets del finger que se mueve en guider linear
4	Motor principal	Motor servo Estun o VEICHI
5	Motor servo	Nanjing Estun
6	Conductor servo	Nanjing Estun
7	Interruptor de pedal	KACON, Corea del Sur
8	Anillo de cierre	BAUSER y Busak+Shamban, Alemania

9	Sistema hydráulico	Rexroth, Alemania
10	Bomba de aceite	Alto rendimiento de Alemania ALLEAD y bomba de aceite interna de poco ruido de bomba de engranaje
11	Conector del tubo de aceite	Alemania EMB
12	Herramienta y V-dado superiores	Un sistema de la herramienta superior estándar y V mueren
13	Detrás-indicador	Tornillo de la bola de Taiwán Hiwin y carril de guía linear
14	Cilindro del aceite	China Taifeng
15	Fijación con abrazadera rápida	Marca china
16	Remuneración de la desviación	Remuneración mecánica/tabla de coronación

17	Regla que ralla	Italia GIVI
18	AXIS estándar	4 +1 (Y1, Y2, X, R, +V)



Principe y características de la máquina:



●El marco se hace de la estructura soldada con autógena de la hoja de acero, casas izquierdas y derechas, tabla de trabajo y la base del cilindro se suelda con autógena en un marco entero. Después de soldar con autógena, la tensión interna es eliminada moderando, así que el acero entero es fuerte y la estabilidad es buena.



●Tecnología hidráulica de alta frecuencia del control, más rápida, más eficiente y exacto.



●El indicador trasero del freno de la prensa del CNC se trae el sistema trasero del indicador de los fingeres del estándar 2, en cuanto a formas complejas trabaje los pedazos, 4 o el sistema trasero del indicador de 5 fingeres y los dados correspondientes están disponibles para su eligen.



●Según datos de la chapa de la entrada sobre freno de la prensa, el sistema del CNC puede calcular y ajustar automáticamente la remuneración de la desviación de la tabla que rinde la longitud uniforme de todos los ángulos de los objetos.



●La distancia y la altura del tapón posterior y del movimiento del Ram son controladas por el sistema del CNC, que es conveniente y rápido.



●El cilindro del aceite se ha trabajado a máquina con flowings enteros para conseguir la mejor condición, según lo forjado, apagado y haber moderado, y muy bien pulido, y entonces cromado duro y otros procesos.  finalmente assembely la importación del anillo de cierre, el fenómeno de la salida del aceite en servicio de atención al cliente.



●El sistema hydráulico adopta el sistema hydráulico integrado del camino del aceite para reducir la instalación de la tubería.



●El uso de la remuneración mecánica de la desviación da el acceso a los objetos integrales uniformes. cuál puede hacer la tabla ocurre movimiento relativo y forma una curva convexa ideal, asegurándose que las posiciones relativas con el resbalador guardan sin cambiar.









Introducción de piezas principales:



--Características de sistema de Holanda Delem DA-53T:



El DA-50T-series ofrece la programación más fácil del CNC basada en la interfaz de usuario gráfica de la pantalla táctil de Delem. El nuevo acuerdo DA-53T añade una solución de control de tacto completa avanzada para los frenos sincronizados de la prensa.

El este panel basó el control, estándar capaz de controlar hasta 4 hachas, se puede integrar en gabinetes así como utilizar en una vivienda pendulant opcional del brazo. Su 10,1” color de alta resolución TFT de la pantalla ancha, con tecnología multi del tacto del grado industrial, da el acceso a la interfaz de usuario probada de Delem. Permite la navegación directa del tacto de la “tecla de acceso directa” entre la programación del producto y la producción real. Se localizan las funciones donde necesarias, ergonomía optimizada de ofrecimiento en el uso entero.

Las curvas del ajuste y de la prueba de máquina se reducen a un mínimo con un rápido y la interconexión fácil del trabajo sequence.USB de la programa-a-producción permite la copia de seguridad rápida del producto y de la herramienta usando los palillos de memoria USB.

Las funciones de control estándar de la máquina son Y1-Y2, X, R-AXIS y coronación. El segundo eje trasero del indicador se puede también fijar como eje de Z.



Características de DA-53T:

l navegación del tacto de la “tecla de acceso directa”

l 10,1” color de alta resolución TFT

l hasta 4 hachas (Y1, Y2 + 2 hachas aux.)

l control de coronación

l herramienta/biblioteca del material/del producto

l servo y control del inversor de la frecuencia

l avanzó los algoritmos de control de Y-AXIS para las válvulas a circuito cerrado así como de anillo abierto.

l TandemLink (opción)

l interconexión del palillo de memoria USB

l software fuera de uso de Profile-53TL





-- Sistema hydráulico de Alemania Rexroth:















-- Alemania BAUSER y sellos de Busak+Shamban

Capacidad fuerte de la anti-protuberancia de abrir

Los sellos no serán torcidos ni fliped

Buena resistencia de desgaste y asamblea fácil



Buen hermético













-- GIVI Sensor Ruler

El servocontrol electrohidráulico completamente a circuito cerrado del uso del freno de la prensa del CNC,

Las señales de la posición del Ram pueden ser reacción al sistema del CNC por la regla del sensor de dos lados,



entonces el regulador DA58T del CNC ajusta la cantidad que fluye del aceite cambiando el tamaño de apertura de la válvula síncrona

, por la presente controlando el espolón Y1, Y2 que corre en el mismo nivel, manteniendo el estado paralelo de la mesa de trabajo.









-- Tabla de coronación mecánica

• El mecanismo local de la remuneración de la desviación utiliza una estructura mecánica de la remuneración de la tabla de interferencia. Control del cálculo automático del regulador del CNC.
• Cada grupo consiste en varios grupos de superficies curvadas tridimensionales con diversas cuestas. La curva de la remuneración está más cercano a la curva de la deformación de la placa de la diapositiva, que mejora grandemente la exactitud que trabaja a máquina de la dobladora.







-- Backgauge

●Eje de X drived por el motor servo vía el tornillo de la bola

●Eje de R drived por el motor servo vía el tornillo de la bola

●Tornillo de la bola de Taiwán HIWIN y guía del trazador de líneas

●todos los motores servos

●Manual que ajusta la posición de fingeres









-- Fijación con abrazadera rápida para fijar la herramienta superior fácilmente









--Un sistema de la herramienta superior estándar y del V-dado doble (estilo de Amada)

Material: 42CrMo o modificado para requisitos particulares

Proceso de amortiguamiento total, alta dureza y buena resistencia de desgaste.

V-dado doble V8, V12, V16 (modificados para requisitos particulares)











-- Sistema eléctrico confiable

• El sistema eléctrico es Francia Schneider
• Equipado del gabinete a prueba de polvo para garantizar el sistema eléctrico de alta calidad
• Abra la puerta y el poder apagado, el conductor de alta calidad del motor servo.
