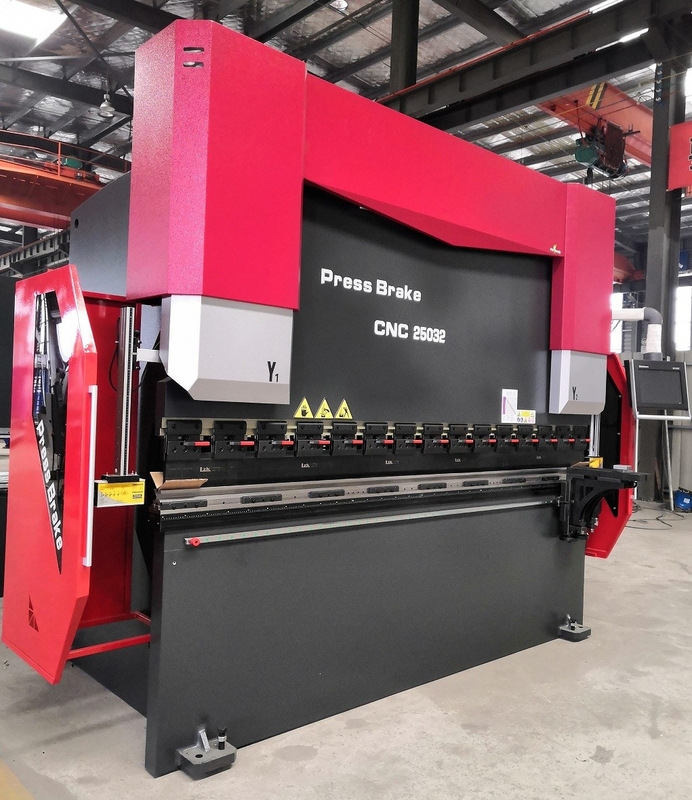

dobladora hidráulica hidráulica del CNC de la máquina 45kw de la prensa del CNC de 400m m

Placas de metal grandes que fabrican frenos electrohidráulicos de la prensa de la sincronización del CNC de la máquina

Características principales de la máquina-herramienta,

1.  Esta máquina es dobladora serva electrohidráulica del CNC.

2. encima de estado de trabajo de doblez móvil del diseño, de poco ruido y estable.

3. Y1-Y2 se puede programar por separado y trabajo bajo carga excéntrica o doblez especial-formado.

4.  La mesa de trabajo adopta mecánico controlado de DNC más la mesa de trabajo convexa de la remuneración de la desviación de la cuña. Después de entrar los datos del grueso de la hoja, baje para morir abertura y la resistencia a la tensión en el sistema del NC, la fuerza de doblez y los valores relevantes de la remuneración de la mesa de trabajo y del resbalador será determinada automáticamente. Por lo tanto, la cantidad convexa exacta se puede obtener durante cada uno que dobla. En curso de trabajar a máquina, la remuneración de la desviación sin ángulo muerto puede ser observada.

5.  En el punto parte-muerto, hay una época de detenerse brevemente y de mantener la presión para asegurar la exactitud del objeto.

6. control de la sincronización del Ram. Y1 ~ las hachas Y2 son parámetros independientes del movimiento de dos cilindros del aceite controlados por el sistema del NC. Dos reglas de rejilla Y1 ~ Y2 están instalados en ambos extremos de la máquina-herramienta, que se utilizan para medir la distancia exacta entre el Ram y el banco de trabajo.

7. La máquina tiene la capacidad de resistir el doblez excéntrico.

Exactitud de la máquina-herramienta

1 exactitud geométrica

Colocación de la exactitud de Y1 y de Y2 (espolón que se mueve arriba y abajo de eje):    ± 0.03m m

Repita la colocación de la exactitud de las hachas Y1 y Y2:                                    ± 0.02m m

La exactitud de colocación de x-AXIS:                                                          ± 0.10m m

(que es el eje móvil delantero y trasero de la retención posterior)

X-AXIS repitió la colocación de exactitud:                                                      ± 0.02m m

Exactitud de trabajo 2

Ángulo de plegado de la muestra:                                                                      /M el ± 30'

Rectitud de doblez de la muestra:                                                           los 0.30mm/m

Configuración del equipo,

1. CNC del eje de Y1-y2-x-v cuatro

2. equipado de la compañía especial del sistema DA53T Delem del CNC en Países Bajos

3. sistema de servo de Alemania Rexroth con el ratio del alto rendimiento

4. equipado de la regla de la reja del italiano GIVI

5. equipado de la bomba de aceite japonesa de Nachi

6. banco de trabajo inclinado de la remuneración de la desviación del bloque del plumón mecánico controlado por el sistema de DNC

7. El tapón posterior se equipa del motor servo y del tornillo de alto rendimiento de la bola

8.  Un sistema de la herramienta y del V-dado superiores estándar

9. delta servo Taiwán del uso de las unidades

Parámetros principales de la serie del PPE,
